产品名称：‌Z941T-10 DN150电动法兰闸阀|灰铸铁铜芯明杆楔式闸阀[ 2026-08-27 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、产品概述

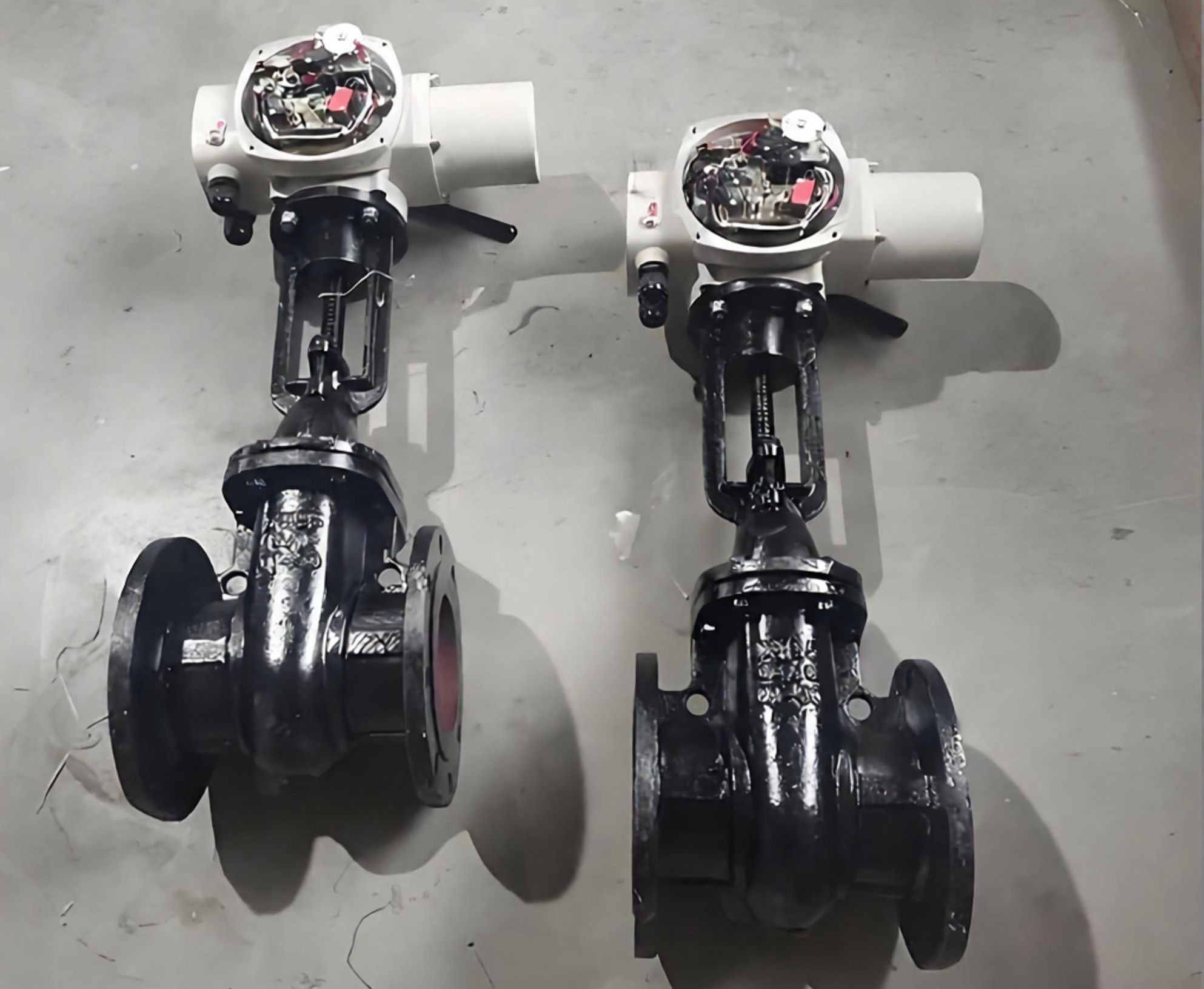

永利yl23411集团官网入口Z941T-10 DN150 是一款专为低压管路设计的电动驱动明杆楔式闸阀。该阀门采用灰铸铁阀体与黄铜密封面（即“铜芯”）组合，公称压力为 PN10（1.0 MPa），公称通径为 DN150。其核心功能是在石油、化工、电力、给排水及制药等行业的管道系统中，对水、蒸汽等非腐蚀性介质进行全开或全关的截断控制，不具备调节流量功能。

二、型号含义解析‌
- ‌Z‌：闸阀类
- ‌9‌：电动驱动方式
- ‌4‌：法兰连接形式
- ‌1‌：明杆楔式刚性单闸板结构
- ‌T‌：密封面材料为铜合金（黄铜）
- ‌10‌：公称压力 PN10 (1.0 MPa)
- ‌DN150‌：公称通径 150mm
三、主要技术参数‌
- ‌适用介质‌：水、蒸汽（适用温度 ≤200℃）；若为 Z941W-10 型号则适用于油品（≤100℃）。
- ‌公称压力‌：1.0 MPa
- ‌强度试验压力‌：1.5 MPa
- ‌密封试验压力‌：1.1 MPa
- ‌驱动方式‌：电动（可远程控制或就地操作）
- ‌连接标准‌：国标法兰连接
四、结构特点与优势‌
- ‌流体阻力小‌：阀体内部介质通道直通，介质流经时不改变流动方向，不扰流，压力损失小。
- ‌密封性能可靠‌：采用楔式刚性单闸板设计，密封面为黄铜材质，耐磨损且具有良好的自密封性能。依靠介质压力将闸板压向阀座，确保关闭时的严密性。
- ‌启闭省力且直观‌：明杆结构设计，阀杆随闸板升降，操作人员可直接通过阀杆位置判断阀门的开闭状态，便于现场监控。
- ‌双向流通‌：介质流向不受限制，安装方便，适用于流向可能变化的管路系统。
- ‌自动化控制‌：配备电动执行机构，可实现远距离自动控制，减轻人工操作强度，提高系统管理效率。
五、主要零部件材质‌
- ‌阀体、阀盖‌：灰铸铁（HT200/HT250）
- ‌闸板‌：灰铸铁基体 + 黄铜密封面
- ‌阀杆‌：碳钢或不锈钢
- ‌阀杆螺母‌：青铜或球墨铸铁
- ‌填料‌：油浸石棉填料或柔性石墨
六、典型应用场景
该阀门广泛应用于城市给排水管网、工业循环水系统、低压蒸汽管道、暖通空调系统及一般工业流体输送管线中，特别适用于需要频繁启闭或远程控制的场合。
七、使用与维护注意事项‌
- ‌严禁用作节流‌：闸阀仅用于全开或全关，半开状态会导致密封面冲蚀损坏。
- ‌电动操作规范‌：启动前确认离合器位置；远程控制时需将开关置于 REMOTE 位；就地操作时注意观察开度指示，到位后自动停止。
- ‌定期维护‌：定期检查填料函密封情况，必要时压紧或更换填料；保持阀杆螺纹清洁并涂抹润滑脂，防止锈蚀卡死。
- ‌安装要求‌：建议垂直安装，手轮向上；安装前应清洗管道内杂物，防止损伤密封面。
