产品名称：DN200电动法兰闸阀Z941H-100C 铸钢WCB材质高压蒸汽油品专用阀门[ 2026-09-24 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

1. 产品概述

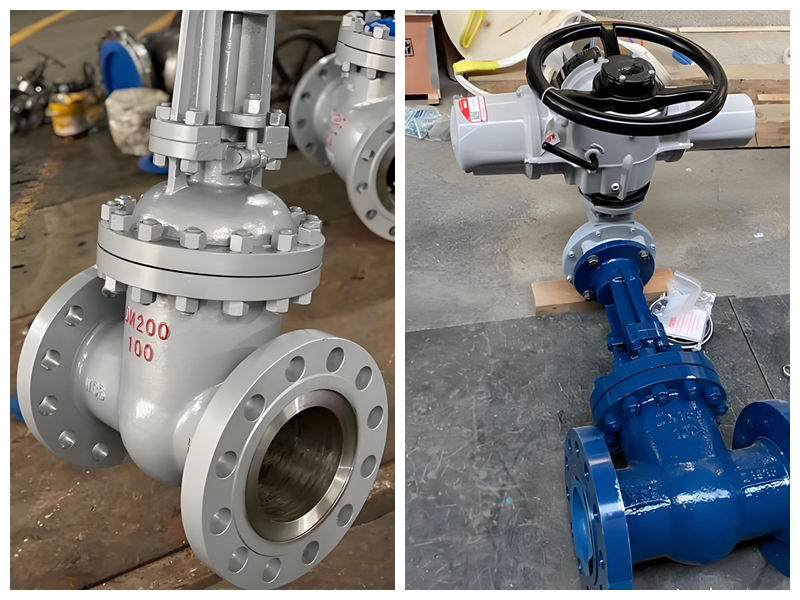

永利yl23411集团官网入口 Z941H-100C 电动法兰闸阀是一款专为高压、高温工况设计的工业级截断阀门。该型号采用铸钢（WCB）材质制造，公称压力为 PN100（10.0MPa），配备高性能电动执行机构，适用于石油、化工、电力及热力管网中蒸汽、油品等介质的全开或全关控制。其“DN200”通常指公称通径200mm，是标准化名义尺寸，不代表实际内径或外径。‌‌

2. 型号含义解析

‌Z‌：闸阀（Gate Valve）

‌9‌：驱动方式为电动（Electric Drive）

‌4‌：连接形式为法兰连接（Flange Connection）

‌1‌：结构形式为楔式弹性单闸板（Wedge Flexible Single Disc）

‌H‌：密封面材料为合金钢（Hard Alloy/Stellite），具有耐高温、耐磨损特性

‌100‌：公称压力为 PN100 (10.0 MPa)

‌C‌：阀体材质为碳钢 WCB（Cast Carbon Steel）

3. 主要技术参数

‌公称通径‌：DN15 - DN600（具体范围视厂家标准而定，高压大口径需定制）

‌公称压力‌：PN100 (10.0 MPa)

‌适用介质‌：水、蒸汽、油品、天然气等非腐蚀性或弱腐蚀性介质

‌工作温度‌：≤425℃（WCB材质标准上限），若需更高温可选 WC6/WC9 材质

‌驱动方式‌：电动（支持开关型、调节型，可配智能定位器）

‌连接标准‌：GB/T、JB/T、HG/T 或 ANSI、DIN 等国际标准法兰

4. 结构特点与优势

4.1 高强度耐压设计

阀体、阀盖采用优质 WCB 铸钢整体铸造，经过严格的热处理消除内应力，能够承受 10.0MPa 的高压冲击，确保在高压蒸汽管道中的安全性。

4.2 硬质合金密封

密封副采用司太立（Stellite）钴基硬质合金堆焊，经精密研磨配对。具有硬度高、耐磨、耐高温、抗擦伤性能好的特点，有效解决高压蒸汽冲刷导致的密封失效问题，延长使用寿命。

4.3 弹性楔式闸板

采用弹性楔式单闸板结构，能产生微量弹性变形以补偿阀座密封面的加工误差，实现双向密封。中大口径阀门底部设有推力轴承，减小操作摩擦力，使启闭更加轻便灵活。

4.4 智能化电动执行机构

‌远程控制‌：支持 DC4-20mA 信号输入，可实现远程开关控制或与 DCS/PLC 系统联动。

‌保护功能‌：内置转矩限制机构和行程限位机构，防止电机过载和阀门过位损坏。

‌手动优先‌：配备手轮机构，在断电或紧急情况下可进行手动操作，手电动切换自动离合，无需专门工具。

5. 应用领域

‌火力发电厂‌：主蒸汽管道、给水管道、高压加热器进出口。

‌石油化工‌：高温高压油品输送管线、裂解装置、加氢装置。

‌供热管网‌：城市集中供热的高温热水或蒸汽主干网。

‌其他工业‌：制药、造纸等行业的高压流体控制系统。

6. 安装与维护注意事项

‌安装方向‌：阀门可任意角度安装，但建议电动执行机构向上垂直安装，以便于维护和观察。

‌清洁管道‌：安装前必须清除管道内的焊渣、铁屑等杂物，以免损伤密封面。

‌调试要求‌：初次通电前，应手动将阀门摇至中间位置，检查电机相序是否正确。调试时需校准开度反馈信号（4mA/20mA），并调整灵敏度电位器以平衡精度与稳定性。

‌定期维护‌：定期检查填料函泄漏情况，必要时压紧或更换柔性石墨填料；定期对阀杆螺纹及轴承部位加注润滑脂。
