一、 产品概述

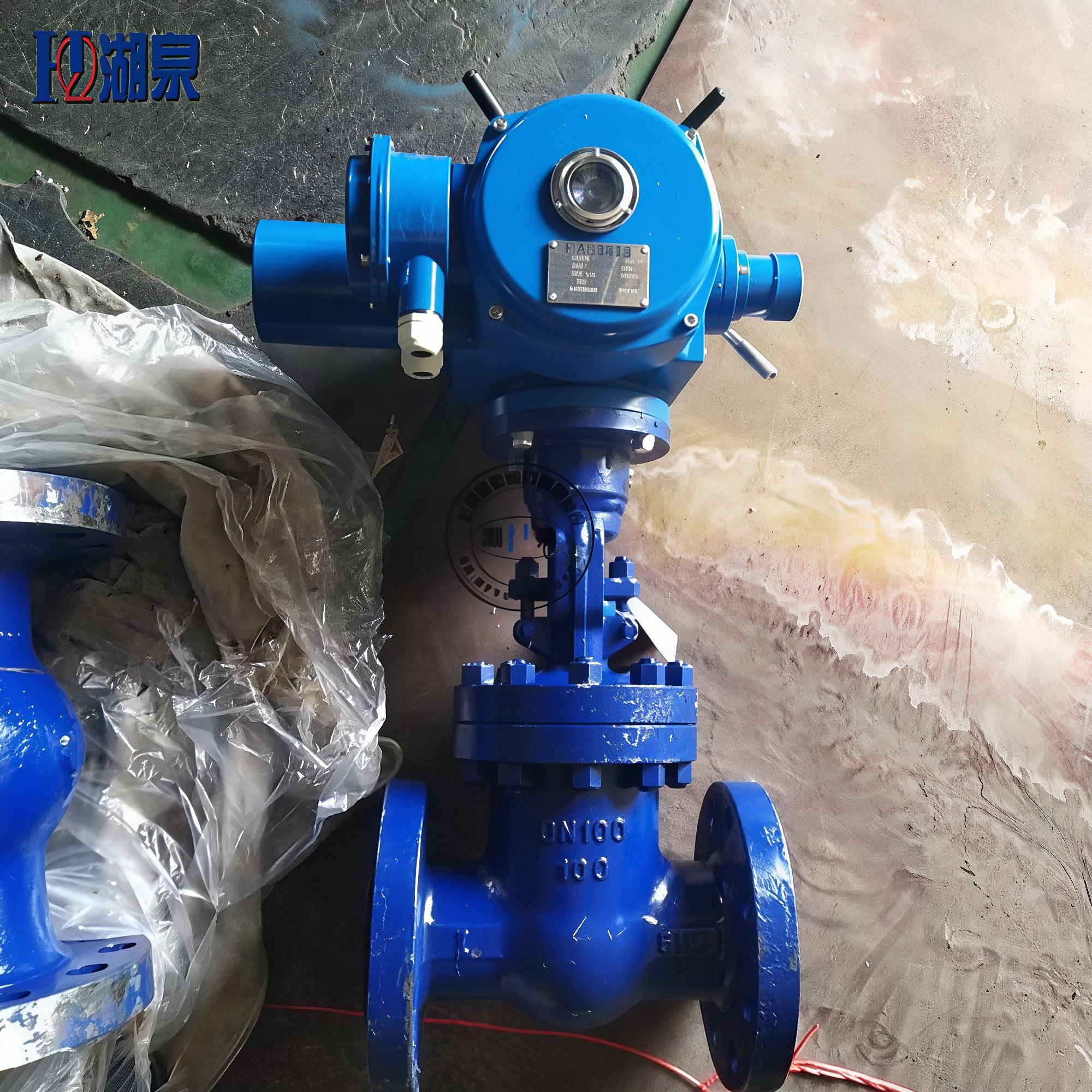

永利yl23411集团官网入口Z941Y-100I-DN200 是一款专为高温、高压工况设计的电动法兰连接楔式闸阀。该阀门主体采用铬钼合金钢（Cr-Mo）或铬镍钼系耐热钢制造，具备优异的耐高温、耐高压及抗热疲劳性能。配备多回转式智能电动执行机构，可实现远程自动控制及就地手动操作，广泛应用于火力发电、石油化工、冶金等行业的蒸汽、油品及高温介质管路中，作为切断或接通介质的关键控制设备。

二、 型号含义解析

• ‌Z‌：闸阀
• ‌9‌：电动驱动
• ‌4‌：法兰连接
• ‌1‌：楔式弹性单闸板结构
• ‌Y‌：硬质合金密封面
• ‌100‌：公称压力 PN10.0 MPa (Class 600/900等级对应高压)
• ‌I‌：阀体材质代号，通常指铬钼钢（如 ZG15Cr1Mo1V 或类似耐热合金钢），适用于高温工况
• ‌DN200‌：公称通径 200mm

三、 核心技术特点

• ‌耐高温高压材质‌

  • 阀体、阀盖采用优质铬钼系或铬镍钼系铸钢，具有极高的高温强度和抗氧化性，长期工作温度可达 550℃-570℃，短期耐受温度更高。
  • 阀杆采用 25Cr2Mo1VA 等高强度耐热钢，经调质和表面氮化处理，具备优良的抗擦伤、耐腐蚀及抗高温蠕变性能。

• ‌可靠密封结构‌

  • ‌密封面堆焊‌：闸板与阀座密封面采用司太立（Stellite）钴基硬质合金或铁基合金堆焊而成，硬度高、耐磨损、耐冲刷，确保在高温高压下密封持久可靠。
  • ‌弹性楔式闸板‌：采用弹性楔式单闸板结构，能自动补偿因温度变化引起的阀体变形，保证密封面的紧密贴合，避免卡阻。

• ‌智能电动驱动‌

  • 配备一体化多回转电动执行器，支持 4-20mA 模拟量信号控制及开关量控制。
  • 具备相序自动纠正、缺相保护、过力矩保护、禁动延时保护及电子互锁功能，确保运行安全。
  • 提供现场/远程自由切换，LCD 中文显示阀门状态，调试维护便捷。
  • 防护等级 IP55/IP65，适应恶劣工业环境。

• ‌低流阻设计‌

  • 直通式流道设计，介质流向不受限制，流体阻力小，压力损失低，不易产生涡流和振动。

四、 主要技术参数

五、 应用领域

• ‌火力电站‌：主蒸汽管道、再热蒸汽管道、给水管道等高参数系统。
• ‌石油化工‌：高温裂解装置、催化重整装置、高压加氢装置。
• ‌冶金行业‌：高温余热回收系统、动力蒸汽管网。

六、 选型与安装注意事项

• ‌流向确认‌：虽然闸阀理论上双向流通，但在高压差工况下，建议按照阀体箭头指示方向安装，以优化密封性能。
• ‌保温措施‌：用于高温介质时，需对阀体进行保温处理，但应注意不要覆盖电动执行机构及填料函部位，以免影响散热和操作。
• ‌定期维护‌：定期检查填料密封情况，必要时补充或更换柔性石墨填料；定期对电动执行机构进行润滑和功能测试。
