一、 产品概述

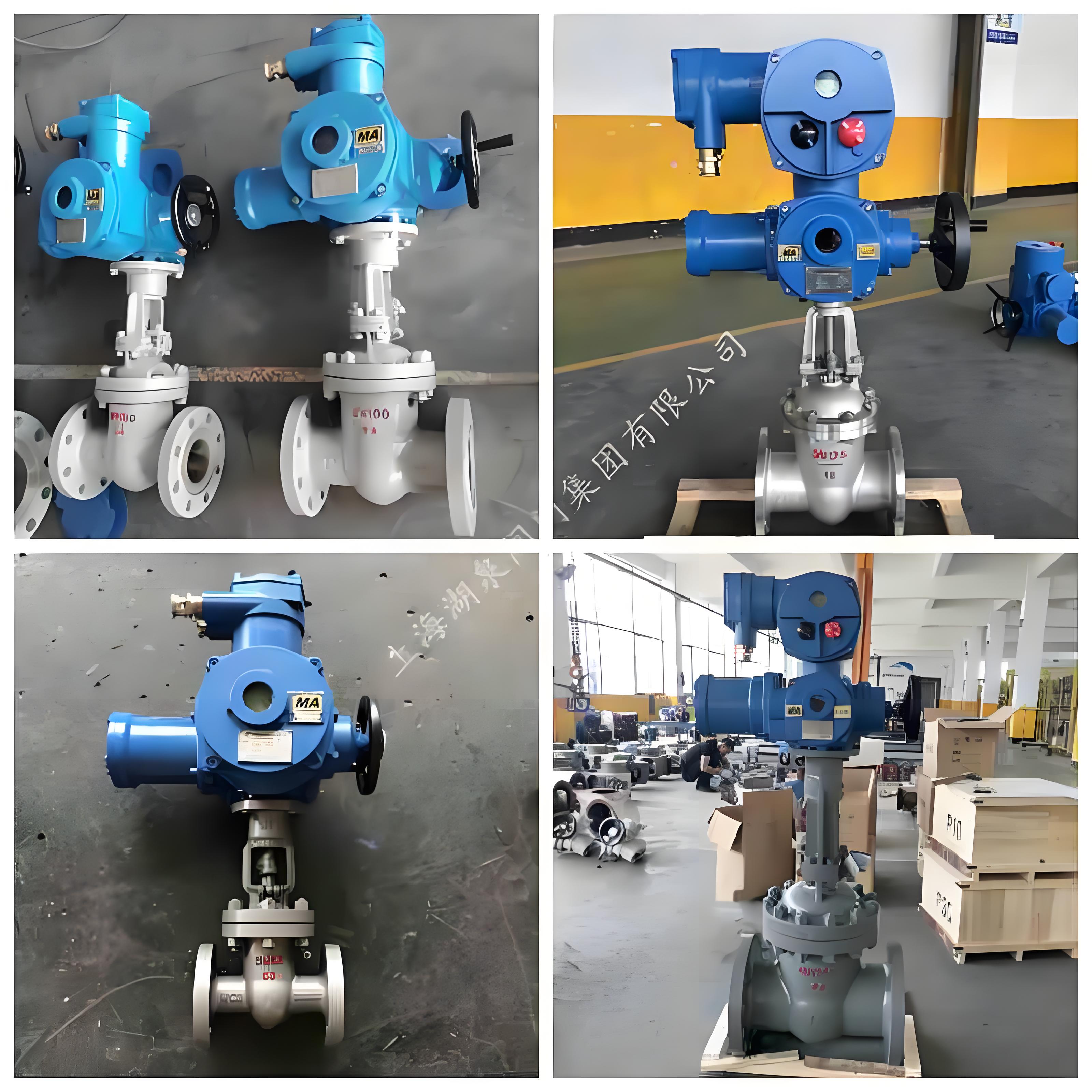

‌MZ941H-16C DN200 矿用隔爆型电动闸阀‌是一款专为煤矿井下及易燃易爆环境设计的高安全性流体控制设备。该阀门严格执行国家防爆标准，具备‌煤安证（MA认证）‌和‌防爆合格证‌，是煤矿井下水泵房自动化控制、排水系统及管路切断的关键执行元件。

产品型号解析：

• ‌M‌：矿用（Mine）
• ‌Z‌：闸阀（Gate Valve）
• ‌9‌：电动驱动（Electric Drive）
• ‌4‌：法兰连接（Flange Connection）
• ‌1‌：明杆楔式刚性单闸板（Structure Type）
• ‌H‌：合金钢密封面（Hard Seal）
• ‌16‌：公称压力 1.6 MPa (PN16)
• ‌C‌：阀体材质为碳钢（Carbon Steel）
• ‌DN200‌：公称通径 200 mm

二、 核心优势与合规性

• ‌双重认证，安全合规‌：
  • 持有有效的‌煤安证（MA）‌，符合煤矿安全规程，允许进入煤矿井下使用。
  • 取得‌防爆合格证‌，防爆等级达到 ‌dI‌（适用于煤矿非采掘工作面）或 ‌dIIBT4‌（适用于工厂爆炸性气体环境），确保在瓦斯、煤尘等易燃易爆环境中绝对安全。
• ‌高等级防护‌：
  • 电动装置防护等级高达 ‌IP68‌，具备极强的防水、防尘能力，适应煤矿井下潮湿、多尘的恶劣工况。
• ‌智能控制与自动化集成‌：
  • 可与 ‌KXBC系列矿用隔爆型电动装置控制箱‌配套使用。
  • 支持远程通讯，能够无缝接入煤矿井下的 ‌DCS系统‌ 或泵房自动化控制系统，实现远程监控、自动启停及状态反馈。
• ‌耐用性与低维护‌：
  • 结构设计合理，调试运行后数年内无需频繁维护保养，大幅降低运维成本。
  • 双向密封设计，无安装方向限制，安装便捷。

三、 主要技术参数

四、 结构特点详解

• ‌高性能密封副‌：
  闸板和阀座密封面采用不同硬度的‌司太立（Stellite）钴基硬质合金‌进行堆焊处理。这种材料具有极高的硬度、耐磨性、耐高温性和抗擦伤性能，确保在频繁启闭和含杂质介质中长期保持零泄漏。

• ‌强化阀杆设计‌：
  阀杆经过调质处理及表面氮化处理，显著提升了抗腐蚀性、抗擦伤性和耐磨性，防止因锈蚀导致的卡死现象，保证操作灵活可靠。

• ‌楔式弹性闸板结构‌：
  采用楔式弹性闸板，配合中大口径设置的推力轴承，有效减小摩擦阻力，使启闭力矩更小，操作更加轻松自如。即使在水压波动情况下，也能保持良好的密封贴合度。

• ‌智能电气模块‌：

  • ‌多功能模块 MK1‌：集成相位识别器、接触器互锁保护器和直流电源，提供完善的电气保护。
  • ‌远程控制模块 MK2‌：支持固态继电器控制，可通过拨码开关设定参数。
  • ‌信号接口‌：调节型可接收/输出 ‌4～20mA‌ 标准模拟信号，实现精确流量调节；开关型支持开度表显示及现场/远控切换按钮。

• ‌手动/电动切换‌：
  配备手轮机构，在断电或紧急情况下，可切换至手动模式进行操作，确保生产安全不受电力故障影响。

五、 应用场景

• ‌煤矿井下排水系统‌：主排水泵房、中央水泵房的管路切断与控制。
• ‌矿井通风系统‌：风门及相关管路的流体控制。
• ‌化工厂易燃易爆区域‌：涉及IIA、IIB级爆炸性气体混合物的工艺管道。
• ‌自动化泵站‌：需要远程集中控制和数据采集的水处理站、供水管网。

六、 选型与配套建议

对于 ‌DN200 PN16‌ 规格，建议配套选用额定扭矩匹配的矿用隔爆型电动装置（如 ZB60-24 或 ZB90-24 系列，具体需根据实际工况压差和频率确定）。订货时请明确：

• 所需电压等级（380V 或 660V）。
• 控制方式（开关型 或 调节型 4-20mA）。
• 防爆等级要求（dI 或 dIIBT4）。
• 是否需配套 KXBC 控制箱及通讯协议要求。
