一、 产品概述

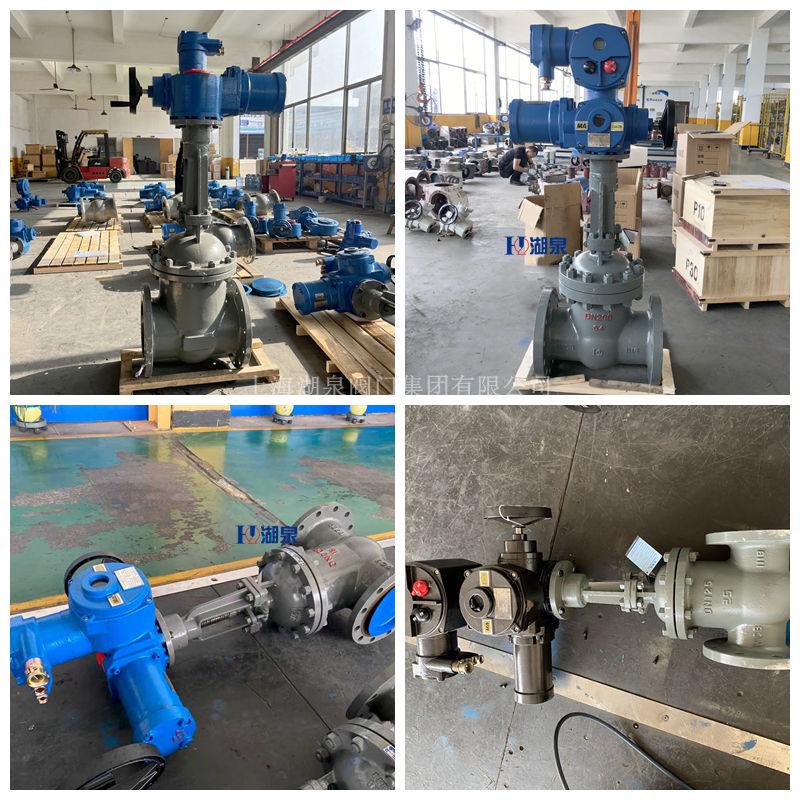

MKZ941H-40C-DN200是一款专为煤矿井下及易燃易爆危险环境设计的高性能矿用隔爆型智能电动闸阀。该阀门集成了先进的RS485总线通讯技术，支持开关量控制与模拟量调节双重功能，实现了流体介质的精确截断与流量调节。作为工业自动化系统中的关键执行机构，它具备高安全性、高可靠性及智能化控制特点，广泛应用于煤矿瓦斯抽放、通风系统、给排水及各类腐蚀性或非腐蚀性介质的管道控制中。

二、 型号含义解析

• ‌M‌：代表“矿用”，表明该产品符合煤矿安全标准，具备防爆资质。
• ‌K‌：代表“控”或“矿控”，强调其控制特性及矿用属性。
• ‌Z‌：代表“闸阀”，指阀门类型为闸板阀。
• ‌9‌：代表“电动驱动”，动力源为电力。
• ‌4‌：代表“法兰连接”，进出口采用法兰结构。
• ‌1‌：代表“明杆楔式刚性单闸板”结构（部分标准也可能指代特定结构形式，通常明杆便于观察开度）。
• ‌H‌：代表密封面材质为合金钢（如Cr13不锈钢或堆焊硬质合金），耐磨耐腐蚀。
• ‌40‌：代表公称压力为PN4.0MPa（即40公斤压力）。
• ‌C‌：代表阀体材质为碳钢（WCB）。
• ‌DN200‌：代表公称通径为200毫米。
• ‌RS485总线型‌：代表配备支持Modbus等协议的RS485通讯接口，可实现数字化远程监控。

三、 主要技术参数

四、 核心功能与特点

1. 矿用隔爆安全设计

产品严格遵循煤矿安全规程，外壳采用高强度铸钢或球墨铸铁，具备承受内部爆炸压力而不传爆的能力。所有电气元件均经过特殊防爆处理，确保在甲烷、煤尘等爆炸性环境中安全运行。必须持有有效的MA（煤安）认证标志方可入井使用。

2. RS485总线智能通讯

• ‌数字化集成‌：内置智能控制模块，通过RS485接口接入PLC、DCS或上位机系统。
• ‌双向通信‌：不仅接收远程控制指令（开、关、停、调节），还能实时上传阀门状态（当前开度百分比、力矩状态、故障报警、电源相序等）。
• ‌抗干扰能力强‌：采用差分信号传输机制，有效抑制电磁干扰，适合矿山复杂电磁环境。
• ‌简化布线‌：相比传统硬接线，总线制大幅减少电缆用量，降低安装成本，便于系统扩展和维护。

3. 开关与调节两用功能

• ‌开关模式‌：用于管道的快速截断，响应速度快，具备全开/全关位置反馈。
• ‌调节模式‌：接收4-20mA模拟量信号或总线指令，可精确控制阀门开度在0%-100%之间任意位置，实现流量、压力的闭环自动控制。
• ‌死区可调‌：用户可根据工艺需求设定调节死区，避免阀门频繁动作，延长使用寿命。

4. 多重保护机制

• ‌过力矩保护‌：当开启或关闭过程中遇到异常阻力（如异物卡阻），电机自动停止并反向动作少许以解除过载，防止损坏阀杆或齿轮。
• ‌缺相与相序保护‌：自动检测三相电源状态，缺相时停机保护；具备相序自动纠正功能，无需担心接线顺序错误。
• ‌过热保护‌：电机内置热敏电阻，温度过高时自动切断电源。
• ‌电子互锁‌：防止同时发出相反方向的指令（如同时开和关），确保逻辑安全。
• ‌禁动延时‌：避免机械惯性导致的误动作，提高控制稳定性。

5. 人性化操作界面

• ‌LCD中文显示屏‌：执行器视窗采用高清液晶屏幕，直观显示阀门开度、工作状态、故障代码及参数设置菜单。
• ‌现场手动优先‌：配备手轮切换机构，在断电或调试状态下，可轻松切换至手动模式进行操作，确保紧急情况下仍能控制阀门。

五、 工作原理

电动闸阀由阀体和电动执行器两部分组成。

• ‌驱动过程‌：电动机通电后，通过蜗轮蜗杆减速机构将高速旋转转化为低速大扭矩输出。
• ‌传动过程‌：输出轴带动阀杆螺母旋转，使阀杆做直线升降运动（明杆结构）。
• ‌启闭过程‌：阀杆下端连接的闸板垂直于流体方向上下移动。
  • ‌全开‌：闸板完全升起，流道直通，流体阻力极小。
  • ‌全关‌：闸板楔入阀座，依靠介质压力或预紧力实现双向零泄漏密封。
• ‌智能控制‌：控制器根据接收到的RS485指令或模拟量信号，精确控制电机转动角度和时间，从而精准定位闸板位置。

六、 应用领域

• ‌煤矿行业‌：井下瓦斯抽放管路、通风系统风门控制、排水泵房出口控制、消防洒水系统。
• ‌石油化工‌：易燃易爆气体、液体的管道截断与调节。
• ‌电力冶金‌：冷却水系统、烟气脱硫脱硝系统。
• ‌其他高危环境‌：任何存在爆炸性气体混合物（IIA, IIB级）的工业场合。

七、 选型与安装注意事项

• ‌电压确认‌：务必确认矿井供电电压是AC380V还是AC660V，并在订货时明确指定，以免烧毁电机。
• ‌防爆证书‌：采购时需查验产品的MA煤安证及防爆合格证，确保合规入井。
• ‌安装方向‌：建议水平安装，若垂直安装需考虑重力对阀杆的影响，并咨询厂家是否需加装支撑。
• ‌初始调试‌：首次通电前，应手动将阀门置于中间位置（约50%开度），以防相序接反导致阀门超程损坏。
• ‌通讯地址设置‌：在总线系统中，每个阀门需设置唯一的站号（Address）和波特率，确保不与其它设备冲突。
• ‌定期维护‌：定期检查填料函密封性，润滑传动部件，清理执行器散热片灰尘，确保长期稳定运行。
