一、 产品概述

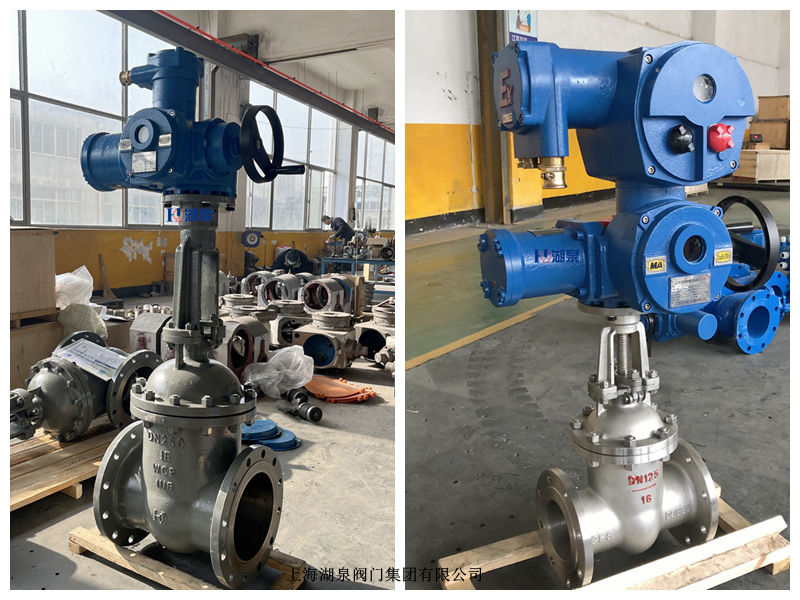

本产品是专为煤矿井下及地面易燃易爆环境设计的智能流体控制设备，集机械传动、电气控制与防爆技术于一体。型号通常标识为MZ系列或ZJK系列（如ZJK941H），具备“隔爆兼本安”双重防爆认证（Ex d[ib] I Mb），适用于含有甲烷、煤尘等爆炸性混合物的危险场所。该阀门支持AC 380V/660V双电压供电，公称压力2.5MPa，口径覆盖DN250至DN450，能够实现远程自动化控制、就地手动操作及智能反馈，是矿山排水、注浆、压风及供水系统的关键截断装置。

二、 核心技术参数

三、 产品结构与设计特点

• ‌双重防爆设计‌：

  • ‌隔爆外壳‌：电动执行机构外壳采用高强度铸铁或铝合金压铸，能承受内部爆炸压力而不传爆。
  • ‌本安电路‌：控制回路采用本质安全型设计，限制能量释放，确保在故障状态下不会引燃周围爆炸性气体。本安参数通常满足Uo≤15.0V, Io≤95mA等标准。

• ‌智能一体化执行器‌：

  • ‌非侵入式设计‌：无需开盖即可通过红外遥控器或本地LCD屏幕进行参数设定（行程、转矩、控制模式）。
  • ‌全中文显示‌：配备高清晰LCD显示屏，实时显示阀门开度百分比、故障代码、电流电压状态。
  • ‌绝对值编码器‌：内置16位或更高精度绝对值编码器，断电后无需重新找零，精准记录阀位。

• ‌高性能阀体结构‌：

  • ‌密封形式‌：采用硬密封（钴铬钨硬质合金等离子喷焊）或软密封（橡胶/四氟），耐磨损、抗擦伤，泄漏率接近零。
  • ‌自紧式密封‌：部分高压型号采用压力自紧式密封结构，介质压力越高，密封效果越好。
  • ‌万向顶结构‌：阀瓣采用双闸板带万向顶设计，能自动调整与阀座的吻合度，保证密封可靠性且维修方便。

• ‌多重安全保护功能‌：

  • ‌相序自动纠正‌：自动识别电源相序，防止电机反转损坏阀门。
  • ‌过力矩保护‌：开/关方向独立力矩保护，遇到卡阻自动停机并报警。
  • ‌缺相/过热/漏电保护‌：全方位监测电机运行状态，异常时立即切断电源。
  • ‌禁动延时与电子互锁‌：防止频繁反向操作造成的机械冲击，确保指令执行的逻辑安全。

四、 应用场景与优势

• ‌适用介质‌：清水、污水、矿浆、蒸汽、油品等非腐蚀性或弱腐蚀性介质。
• ‌主要优势‌：
  1. ‌宽电压适应‌：完美适配煤矿井下常见的660V供电系统及地面380V系统，无需额外变压器。
  2. ‌智能化联网‌：支持Modbus RS-485通讯协议，可轻松接入矿井自动化监控系统（SCADA），实现集中监控和数据采集。
  3. ‌免维护或少维护‌：调试运行后，长期稳定工作，降低井下维护成本和人员安全风险。
  4. ‌安装便捷‌：法兰连接标准符合GB/T规定，替换传统手动阀门时无需改动管道结构。

五、 选型与安装注意事项

• ‌煤安认证‌：采购时必须确认产品持有有效的《矿用产品安全标志证书》（MA证）和防爆合格证。
• ‌初始调试‌：初次安装通电前，建议先将阀门手动摇至中间位置，避免电机相序错误导致顶坏阀杆。
• ‌接地要求‌：由于井下环境复杂，必须确保阀门外壳及控制系统可靠接地，以防静电和漏电火花。
• ‌环境适应性‌：若用于高腐蚀性的矿浆介质，建议阀体内衬选用防腐材料（如衬胶、衬氟），阀杆选用不锈钢材质。
