1. 产品概述

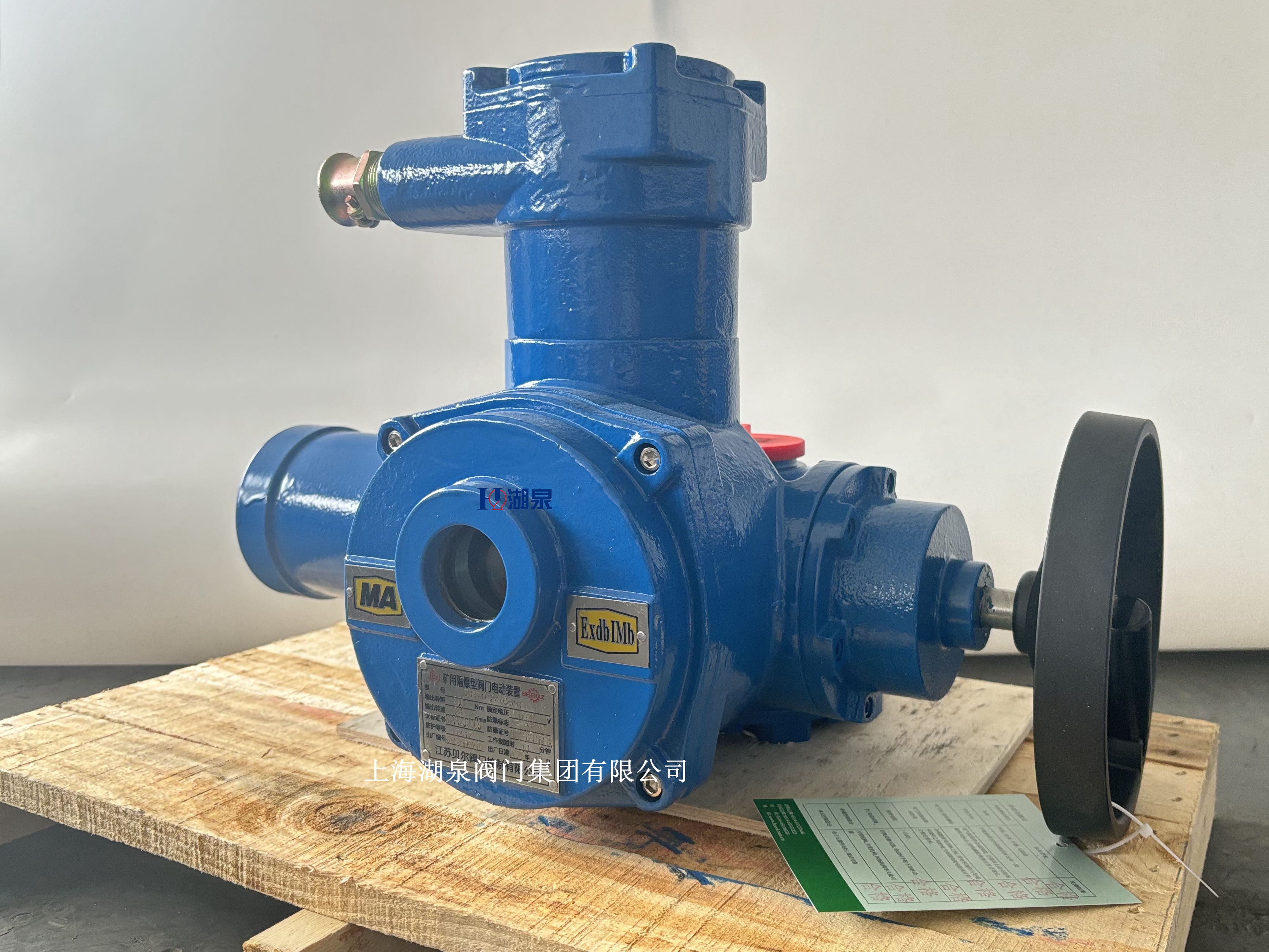

永利yl23411集团官网入口ZB90-24(660) 是一款专为煤矿及存在爆炸性气体环境设计的矿用隔爆型多回转阀门电动装置。该装置主要配套 DN300 等大口径闸阀、截止阀、隔膜阀等做直线运动的阀门使用，也可通过增加二级减速机构用于蝶阀、风门等回转运动阀门。其核心功能是对阀门进行远程、集中或自动控制，实现阀门的开启、关闭及调节，是矿山自动化控制系统中不可或缺的驱动执行单元。该产品设计符合 GB3836.1、GB3836.2 等国家标准关于爆炸性气体环境用电气设备的规定，具备极高的安全性和可靠性，适用于含有瓦斯、煤尘等爆炸性混合物的危险场所。

2. 主要技术参数

• ‌型号规格‌：ZB90-24(660)
• ‌输出转矩‌：900 N·m
• ‌额定电压‌：三相 AC 660V / 50Hz（特殊订货可支持 380V、415V 等）
• ‌控制电压‌：AC 220V / 127V / 36V 或 DC 24V（具体依配套控制箱而定）
• ‌输出转速‌：24 r/min
• ‌电机功率‌：约 2.2 kW
• ‌最大阀杆直径‌：≤ 60 mm
• ‌工作制‌：短时工作制 10 分钟（特殊订货可达 30 分钟）
• ‌防护等级‌：IP55（特殊订货可提供 IP65、IP67）
• ‌防爆标志‌：ExdⅠ（适用于煤矿非采掘工作面）或 ExdⅡBT4（适用于工厂爆炸性气体环境）
• ‌环境温度‌：-20℃ ~ +60℃（特殊订货 -40℃ ~ +80℃）
• ‌相对湿度‌：≤ 95% (25℃时)

3. 产品结构特点

• ‌隔爆安全设计‌：外壳采用高强度铸铁或铝合金制造，具备优良的隔爆性能，确保内部电火花不会引燃外部爆炸性气体。
• ‌机电一体化集成‌：结构紧凑，体积小，重量轻。内部集成行程控制机构、力矩控制机构及电气控制模块。
• ‌双重保护机制‌：
  • ‌行程控制‌：通过机械凸轮精确控制阀门的开度位置，防止过开或过关。
  • ‌力矩保护‌：当阀门卡阻或过载时，力矩控制器自动切断电源，保护电机和阀门不受损坏。
• ‌手动/电动切换‌：配备专用手柄，可实现手动与电动操作的快速切换。通电运行时，自动复位至电动状态，确保操作安全。
• ‌状态指示清晰‌：现场设有开度指示盘，直观显示阀门当前位置；部分高端配置配有液晶显示屏或 LED 指示灯，实时显示运行状态、故障报警等信息。

4. 控制功能与应用

• ‌控制方式多样‌：可与 KXBC 矿用隔爆型阀门电动装置控制箱配套使用，支持就地控制、远程控制及 DCS 系统集散控制。
• ‌信号反馈‌：提供全开、全关、中间位置及故障报警等无源触点信号，便于接入上位机监控系统。
• ‌适用行业‌：广泛应用于煤矿井下排水系统、选煤厂、电力、冶金、化工、石油石化等领域的管道流体控制。

5. 安装与调试注意事项

• ‌接线检查‌：安装前需确认电源电压与铭牌一致，接线相序正确。若输出轴转向不符合要求，调换任意两相电源线即可纠正。
• ‌行程调整‌：
  • ‌关向调整‌：手动将阀门关严，压下顶杆使齿轮脱开，旋转关向调整轴直至凸轮动作，再恢复齿轮啮合。
  • ‌开向调整‌：手动将阀门开至所需位置，同样方法调整开向凸轮。
• ‌力矩整定‌：根据阀门实际启闭力矩，调整力矩控制机构的弹簧压力，确保在正常阻力下不动作，在卡阻时能灵敏切断电源。
• ‌定期维护‌：定期检查润滑油位，保持箱体密封良好，清理表面煤尘，确保散热和防爆性能。

6. 常见故障排除

• ‌电机不转‌：检查电源是否接通、控制线路是否正常、行程或力矩控制器是否误动作。
• ‌电机过热‌：检查是否连续工作时间超过规定时限、电压是否过低或缺相。
• ‌阀门到位后不停‌：检查行程控制器是否失灵或调整不当，重新调整行程凸轮。
• ‌远方无信号‌：检查远传电位器是否损坏或齿轮松动，紧固螺钉或更换电位器。
