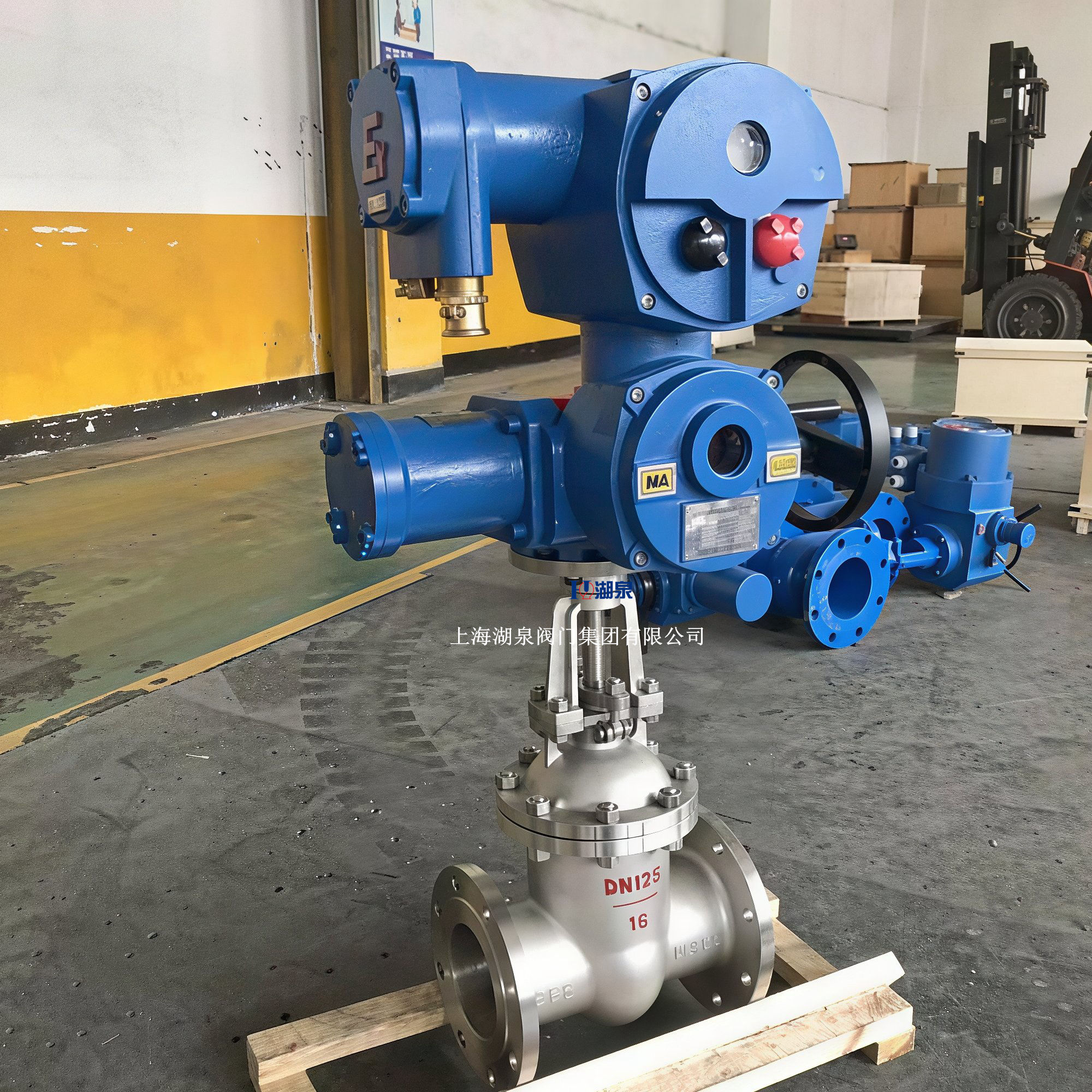

一、 产品概述

二、 型号含义解析‌

• ‌Z‌：闸阀
• ‌J‌：整体式/一体化结构（或表示截止类特征，此处指电动一体化）
• ‌K‌：矿用
• ‌9‌：电动驱动
• ‌4‌：法兰连接
• ‌1‌：明杆楔式单闸板
• ‌H‌：合金钢密封面（硬质合金）
• ‌40‌：公称压力 PN40 (4.0MPa)
• ‌C‌：阀体材质为碳钢 (WCB)
• ‌DN200‌：公称通径 200mm

三、 核心技术特点‌

• ‌双重防爆认证，安全系数高‌

  • ‌隔爆兼本安设计‌：电气部分采用隔爆外壳（Ex d I Mb），控制电路采用本质安全型（Ex ib I Mb），有效防止电火花引爆井下瓦斯或煤尘。
  • ‌防护等级 IP68‌：具备极强的防尘防水能力，可在水下10米环境中长期工作72小时不渗漏，适应井下高湿、多粉尘的恶劣环境。

• ‌智能一体化电动执行机构‌

  • ‌全中文液晶显示‌：现场视窗提供清晰的运行状态、故障代码及参数设置界面。
  • ‌智能保护功能‌：内置转矩传感器，具备缺相保护、过力矩保护、禁动延时保护及电子互锁功能。当阀门卡涩或力矩异常时，能在0.1秒内自动停机，保护电机与阀杆。
  • ‌相序自动纠正‌：无需人工调整接线，执行器可自动识别并纠正电源相序，确保阀门开关方向正确。
  • ‌多种控制模式‌：支持4-20mA模拟量调节、开关量控制及RS485/Modbus总线通讯，可无缝接入矿井综合自动化系统。

• ‌阀门本体性能‌

  • ‌硬密封结构‌：阀瓣与阀座密封面采用钴铬钨硬质合金（Stellite）等离子喷焊，硬度高、耐磨损、抗擦伤，使用寿命远超普通堆焊阀门。
  • ‌零泄漏设计‌：可选配波纹管+填料组合密封结构，彻底解决阀杆外漏问题，满足环保与安全双重标准。
  • ‌低操作力矩‌：中大口径配备推力轴承，摩擦系数小；配有手动/电动切换机构，断电情况下单人即可轻松完成应急操作（手动力≤15N·m）。

四、 主要技术参数‌

五、 应用领域‌

• ‌煤矿井下‌：主排水系统、注浆管道、压风系统、瓦斯抽采管路。
• ‌地面工业‌：石油化工、火力电站、冶金行业中存在爆炸性气体混合物（IIA、IIB级 T1-T4组）的场所。

六、 安装与维护注意事项‌

• ‌安装前检查‌：确认阀门铭牌参数（压力、温度、介质）与工况一致；检查防爆合格证及煤安标志是否在有效期内。
• ‌初次调试‌：通电前务必手动将阀门开启至50%位置，点动测试电机旋转方向，确保与阀门开关方向一致，防止因相序错误损坏阀杆。
• ‌电缆引入‌：必须使用符合防爆要求的电缆引入装置，密封圈压缩量需≥15%，并确保隔爆间隙≤0.2mm，涂抹密封胶以防潮气进入。
• ‌定期维护‌：建议每三个月进行一次手动/电动切换试验及扭矩记录；若介质含颗粒，建议在阀前加装过滤器以延长密封面寿命。
