产品名称：Z941H-40C 250矿用隔爆型一体式电动闸阀[ 2026-10-26 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、产品概述

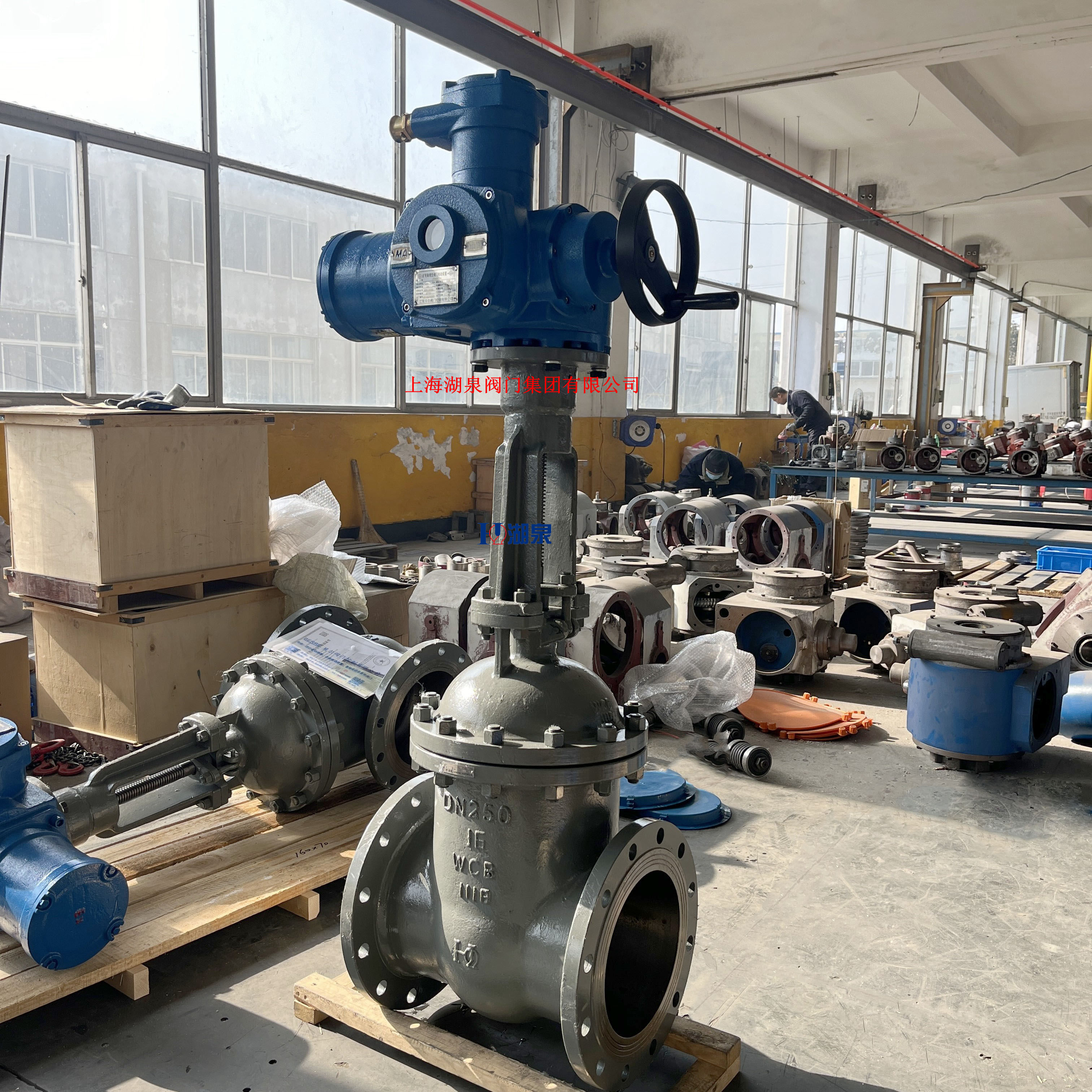

永利yl23411集团官网入口Z941H-40C DN250 是一款专为煤矿井下及易燃易爆环境设计的矿用隔爆型一体式电动闸阀。该产品由高性能铸钢闸阀与矿用隔爆型电动执行机构一体化组成，具备MA煤安标志认证及防爆合格证。其公称压力为PN4.0MPa（40公斤），公称通径为DN250，适用于煤矿井下非采掘工作面的排水、供水及瓦斯抽放等管路系统，实现介质的远程切断或接通控制。
二、型号含义解析
- ‌Z‌：闸阀
- ‌9‌：电动驱动
- ‌4‌：法兰连接
- ‌1‌：明杆楔式单闸板结构
- ‌H‌：密封面材质为合金钢（硬密封）
- ‌40‌：公称压力 PN4.0 MPa
- ‌C‌：阀体材质为铸钢（WCB）
- ‌DN250‌：公称通径 250mm
三、主要技术参数‌
- ‌公称压力‌：PN4.0 MPa
- ‌公称通径‌：DN250
- ‌适用介质‌：水、蒸汽、油品、天然气及含悬浮颗粒较少的矿浆
- ‌工作温度‌：-29℃ ～ 425℃
- ‌电源电压‌：AC 380V / AC 660V（50Hz），支持特殊定制
- ‌防爆等级‌：Ex d I Mb（矿用隔爆型），适用于煤矿井下爆炸性气体环境
- ‌防护等级‌：IP55 / IP67（可选）
- ‌控制方式‌：就地手动/电动切换、远程控制、PLC控制、4-20mA智能调节
- ‌执行标准‌：GB/T 12234、GB 3836.1、GB 3836.2、JB/T 8528
四、产品结构特点‌
- ‌一体化防爆设计‌：电动装置与阀门本体集成，采用隔爆外壳，内部电气元件符合矿用防爆标准，确保在瓦斯、煤尘环境中安全运行。
- ‌硬质合金密封‌：阀瓣与阀座密封面采用钴铬钨硬质合金等离子喷焊工艺，硬度高、耐磨损、抗擦伤，使用寿命长，密封性能可靠。
- ‌双闸板万向顶结构‌：部分型号采用双闸板中间带万向顶结构，能自动调整阀瓣与阀座的吻合度，保证双向密封效果，且维修方便，互换性好。
- ‌高强度阀杆‌：阀杆采用渗氮钢制成，表面经氮化处理，具有优异的抗腐蚀性和抗擦伤性，配合推力轴承，启闭力矩小，操作轻便。
- ‌智能控制功能‌：内置转矩控制、行程控制及相位保护模块，支持开度反馈（4-20mA）及开关量信号输出，可实现远程自动化控制。
五、应用场景‌
- 煤矿井下主排水泵房进出水管路
- 矿井压风自救系统管路
- 瓦斯抽放管路
- 地面选煤厂及洗煤厂介质输送管路
六、安装与维护注意事项‌
- 安装前需核对阀门铭牌参数是否与工况相符，确认防爆证件齐全。
- 初次调试时，建议先将阀门手动开启至50%位置，再接通电源，以防电机相序接反损坏设备。
- 定期检查电动装置的密封性及接线端子紧固情况，确保防爆性能有效。
- 长期停用后重新启用前，应手动启闭数次，确认无卡阻现象后再通电操作。
