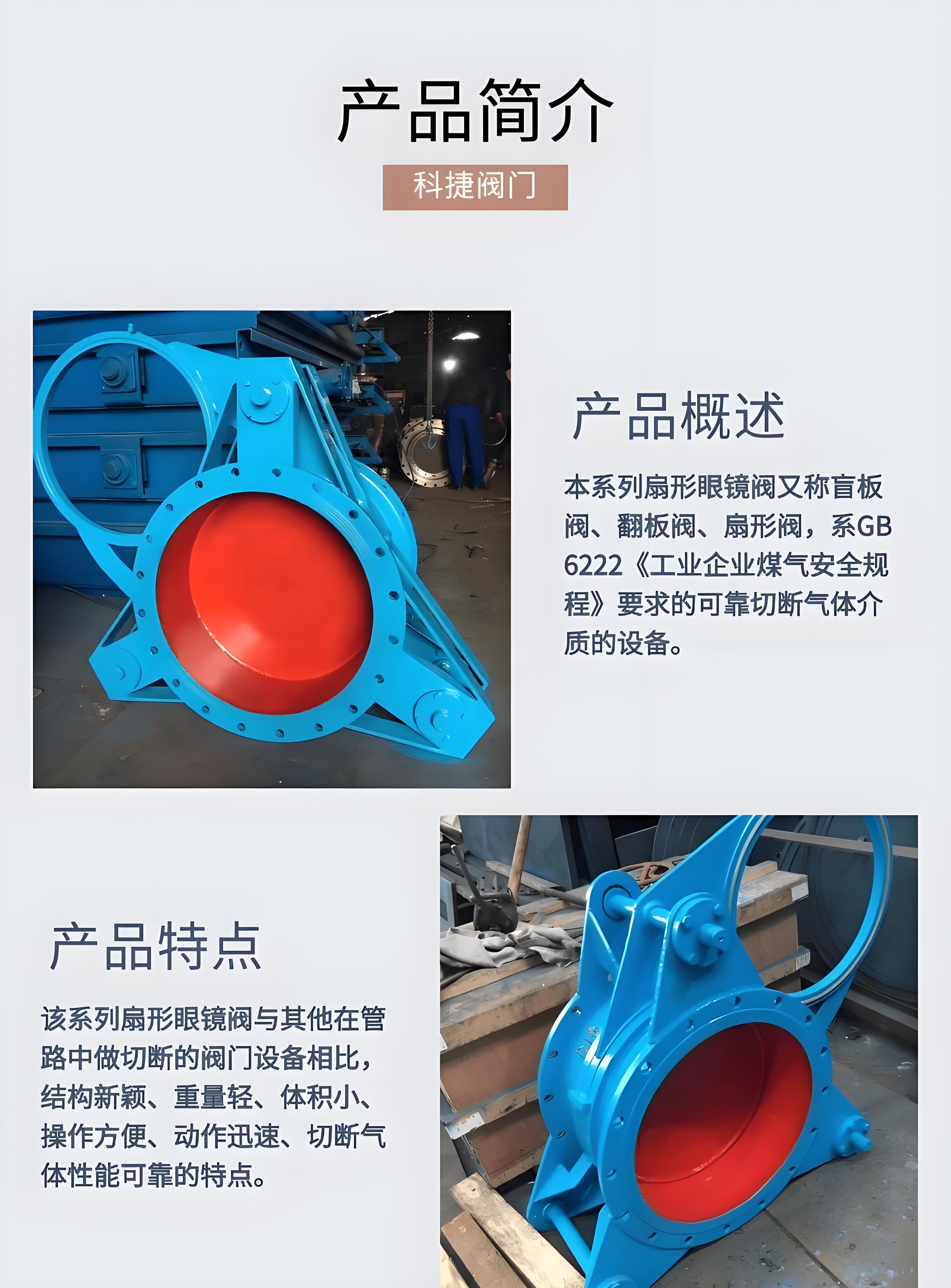

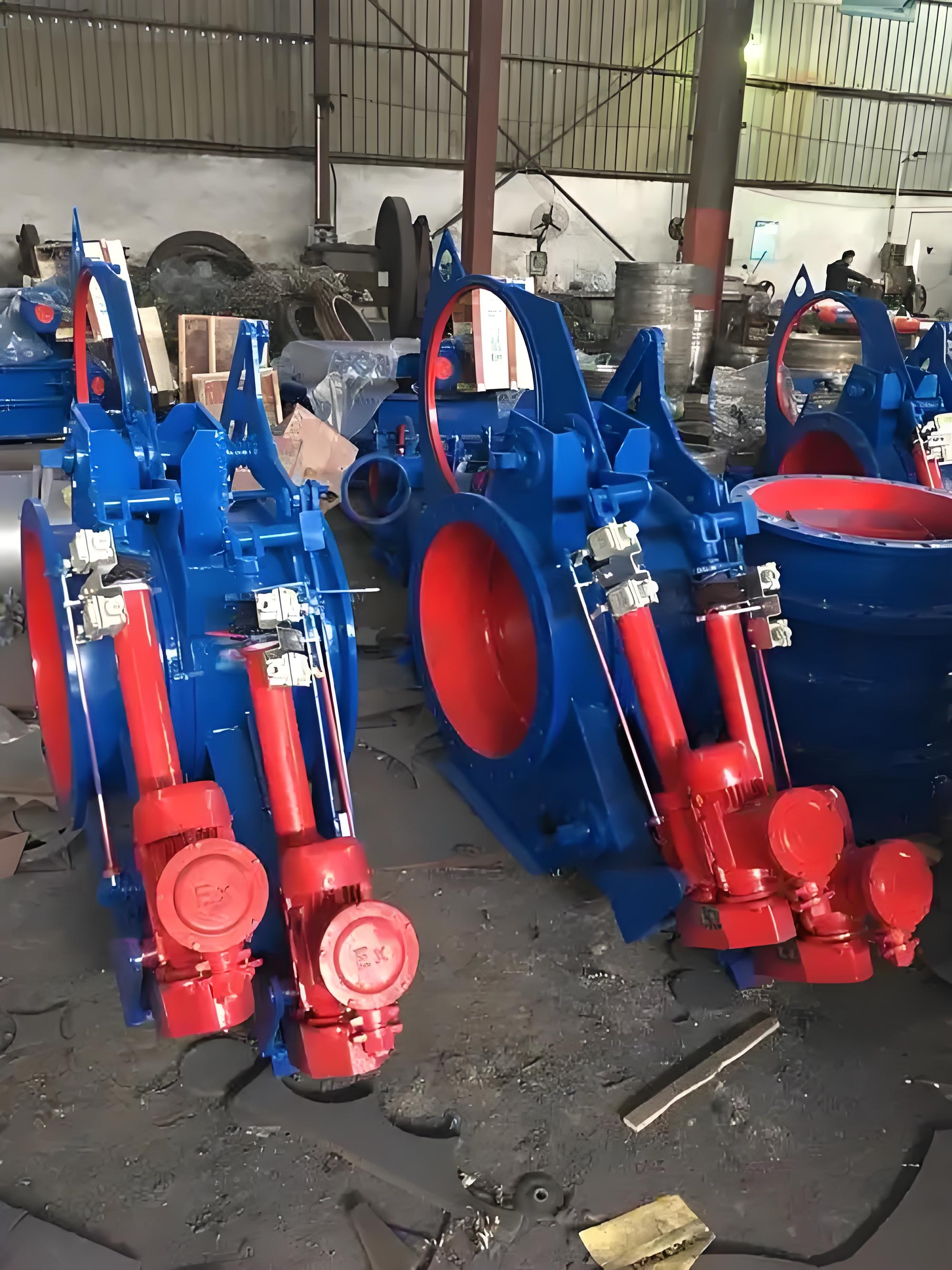

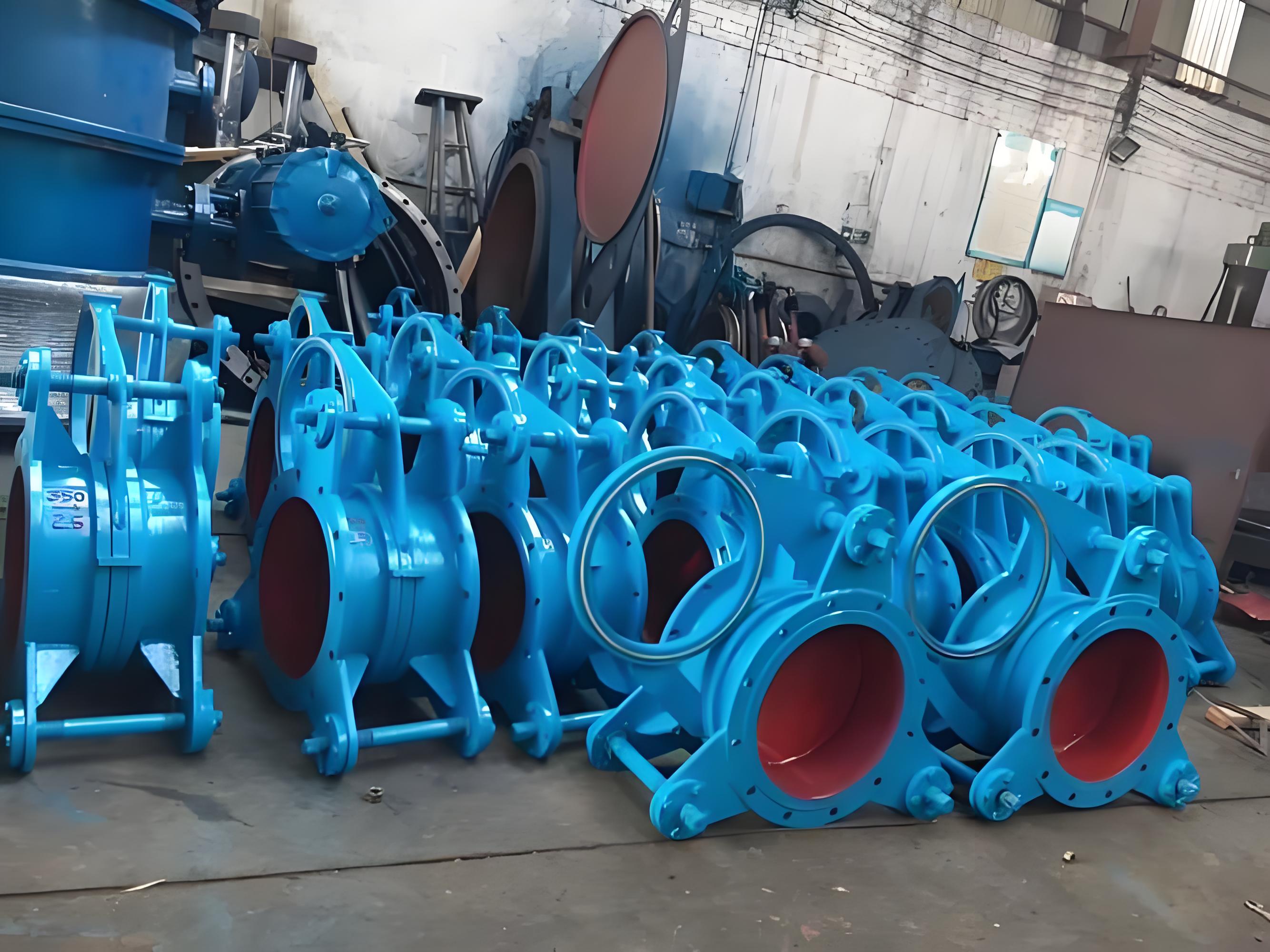

永利yl23411集团官网入口F943X-6C/DN900 电动扇形盲板阀（又称电动扇形眼镜阀）是一种专用于工业管道气体介质绝对切断的自动化设备。该型号阀门特别适用于大口径（DN900）工况，广泛应用于冶金、煤气、化工、环保及电力等行业，尤其适合高炉煤气、转炉煤气等有毒、有害、易燃气体的管路隔断。以下从产品结构、技术参数、工作原理、安装要求及选型指南五个维度进行详细解析。

一、 产品概述与结构特点

F943X-6C 系列阀门是在手动盲板阀基础上升级的电动自动化产品，其核心设计旨在实现管道的“全开”或“全关”状态切换，杜绝介质内漏风险。

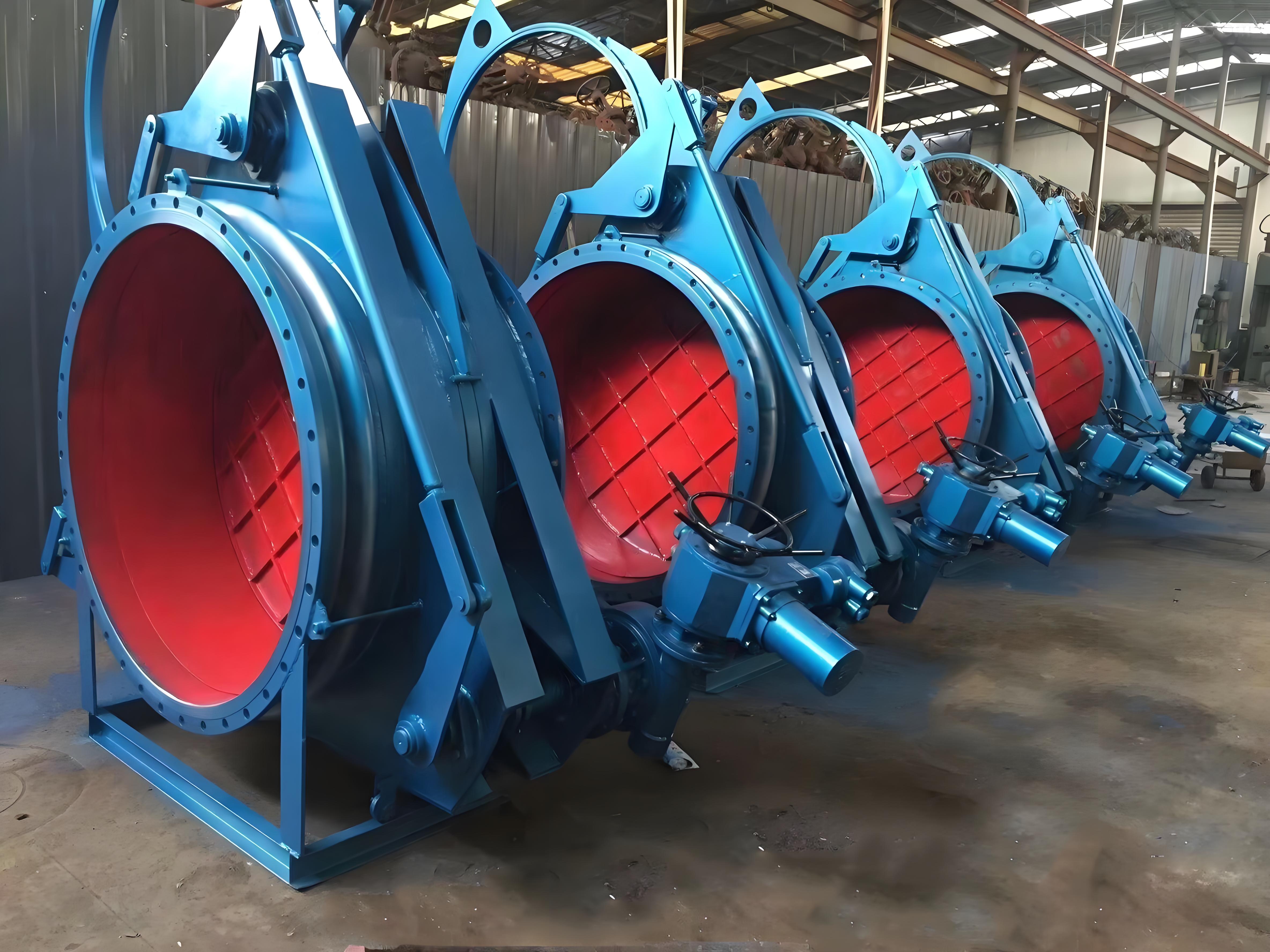

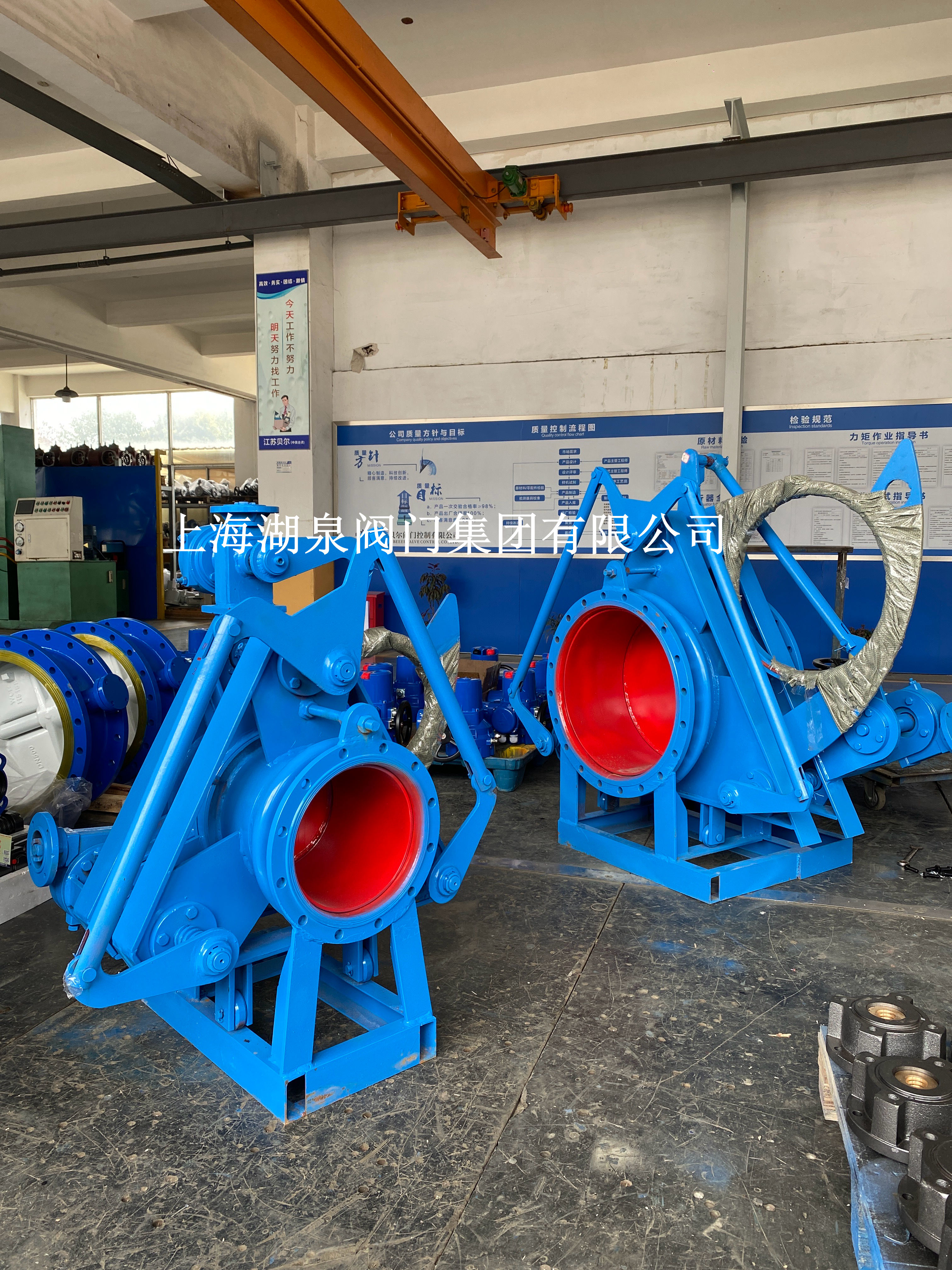

1. ‌刚性结构设计‌：由左阀体、右阀体、扇形闸板、不锈钢波纹管（补偿器）、电动驱动装置和电动夹紧装置组成。通过底座和支撑柱构成一个刚性结构体，确保在大口径（如DN900）下具有足够的强度和稳定性。
2. ‌三点式锁紧机构‌：采用三根丝杆连成一体，其中两根用于定位和防止盲板漂移，一根用于驱动。这种结构保证了阀体在夹紧时的均匀受力，配合自锁性丝杆螺母，防止因振动或压力波动导致密封副自动松开。
3. ‌密封性能优异‌：密封圈镶嵌在扇形闸板上，材质可根据介质温度选择（丁腈橡胶、硅橡胶或氟橡胶）。密封面采用不锈钢与橡胶组合，磨损小，寿命长，且便于维护更换。
4. ‌伸缩补偿功能‌：内置不锈钢波纹管，能够补偿管道因热胀冷缩产生的位移，保护密封结构不受破坏，同时适应阀门启闭时阀体轴向位移的需求（通常需16-20mm位移空间）。

二、 F943X-6C/DN900 主要技术规格

针对 DN900 口径的具体参数如下：

1. 基本参数

• ‌公称通径‌：DN900 mm
• ‌公称压力‌：0.25 MPa (常用)，也可根据需求提供 0.15/0.10/0.05 MPa 等级
• ‌适用介质‌：煤气、天然气、烟气及其他含尘、有毒、易燃气体
• ‌驱动方式‌：电动（可选配气动、液动），支持远程计算机程序控制
• ‌启闭时间‌：≤ 60 秒

2. 压力试验标准

• ‌密封试验压力‌：0.275 MPa (对应 PN0.25)
• ‌强度试验压力‌：0.375 MPa - 0.40 MPa (对应 PN0.25)

3. 适用温度与密封材质选择

• ‌丁腈橡胶 (NBR)‌：-20℃ ~ 100℃ (适用于常温煤气)
• ‌硅橡胶 (VMQ)‌：-20℃ ~ 200℃ (适用于中温烟气)
• ‌氟橡胶 (FKM)‌：-20℃ ~ 300℃ (适用于高温工况)
• 注：若介质温度超过300℃，建议选配带水冷机构的特殊型号，耐温可达450℃。

4. DN900 外形连接尺寸参考 (单位: mm)

依据 GB9115 及 JB/T81 法兰标准，不同厂家略有差异，以下为典型数据：

• ‌外径 (D)‌：1075 mm
• ‌螺栓孔中心圆直径 (D1)‌：1020 mm
• ‌法兰厚度 (b)‌：26 - 35 mm (视压力等级而定)
• ‌螺栓孔数量及直径 (n-φd)‌：24-φ30 mm
• ‌结构长度 (L)‌：约 630 - 710 mm (含波纹管伸缩量)
• ‌重量‌：DN900 阀门自重较大，需考虑支架承重，通常在数百公斤至一吨级别。

三、 工作原理与操作流程

F943X-6C 的操作分为“松开/夹紧”和“闸板启闭”两个独立动作，必须按顺序执行以确保安全。

1. ‌关闭过程‌：

   • 第一步：启动‌夹紧电机‌，带动丝杆逆时针旋转，使左右阀体分离（松开到位，指示灯亮）。
   • 第二步：启动‌驱动电机‌，带动扇形闸板旋转90度，将盲板部分转入管道截面（关闭到位，指示灯亮）。
   • 第三步：启动‌夹紧电机‌，带动丝杆顺时针旋转，使左右阀体重新压紧密封圈（夹紧到位，指示灯亮），完成密封。

2. ‌开启过程‌：

   • 第一步：启动‌夹紧电机‌，松开左右阀体。
   • 第二步：启动‌驱动电机‌，将闸板的通孔部分转入管道截面。
   • 第三步：启动‌夹紧电机‌，夹紧阀体，恢复管道流通。

注意：阀门设有行程开关或接近开关，可实时反馈“松开到位”、“夹紧到位”、“开到位”、“关到位”信号至控制中心。




四、 安装与维护注意事项

1. ‌支架固定‌：由于 DN900 阀门体积大、重量重，且动作时产生轴向推力，‌必须‌设置独立的固定支架。安装完毕后，应将阀门底座固定在支架上，确保阀门动作时受力于支架而非管道，防止管道变形或泄漏。
2. ‌管道弹性补偿‌：阀门启闭时，左右阀体会有轴向位移（约16-20mm）。安装管道时，需确保阀门两侧管道具有足够的弹性变形能力或安装伸缩节，以吸收此位移。
3. ‌安全措施‌：
   • 该阀门为敞开式结构，松开阀体时介质可能外溢。因此，‌严禁‌在阀门未完全夹紧状态下长时间通流。
   • 操作前，建议先关闭上游的蝶阀或截止阀，并进行通风置换，确保作业环境安全。
   • 阀板下方严禁站人，以防意外掉落或介质喷出造成伤害。
4. ‌日常维护‌：定期检查密封圈磨损情况，保持丝杆润滑，清理阀体周边的积灰和杂物，确保电动执行器防水防尘性能良好。

五、 选型指南

在为 DN900 工况选择 F943X-6C 电动扇形盲板阀时，请重点确认以下要素：

1. ‌介质特性‌：明确介质成分（是否含尘、腐蚀性）、最高工作温度及压力波动范围。这将决定密封材质（NBR/Silicone/FKM）和阀体防腐涂层的选择。
2. ‌驱动方式选择‌：
   • ‌普通电动型‌：成本低，适合环境干燥、无防爆要求的场所。
   • ‌防爆电动型‌：适用于煤气站、化工厂等易燃易爆区域，必须符合 Ex 防爆等级要求。
   • ‌智能型‌：集成 PLC 控制模块，支持远程监控和故障诊断，适合自动化程度高的生产线。
3. ‌安装空间‌：DN900 阀门结构长度较长，需核实现场安装空间是否满足阀门伸缩及维修操作的需求。
4. ‌配套附件‌：建议选配手动超驰装置，以便在断电或控制系统故障时进行紧急手动操作。同时，确认是否需要配备限位开关反馈信号接入 DCS/PLC 系统。
5. ‌标准合规性‌：确保产品符合 GB6222《工业企业煤气安全规程》及 GB/T13927 阀门压力试验标准，对于出口项目，还需考虑 API 6D 或 ASME B16.34 等国际标准的兼容性。

综上所述，F943X-6C/DN900 电动扇形盲板阀是大口径气体管路安全隔断的理想选择。正确选型、规范安装及定期维护是保障其长期稳定运行、实现零泄漏目标的关键。
