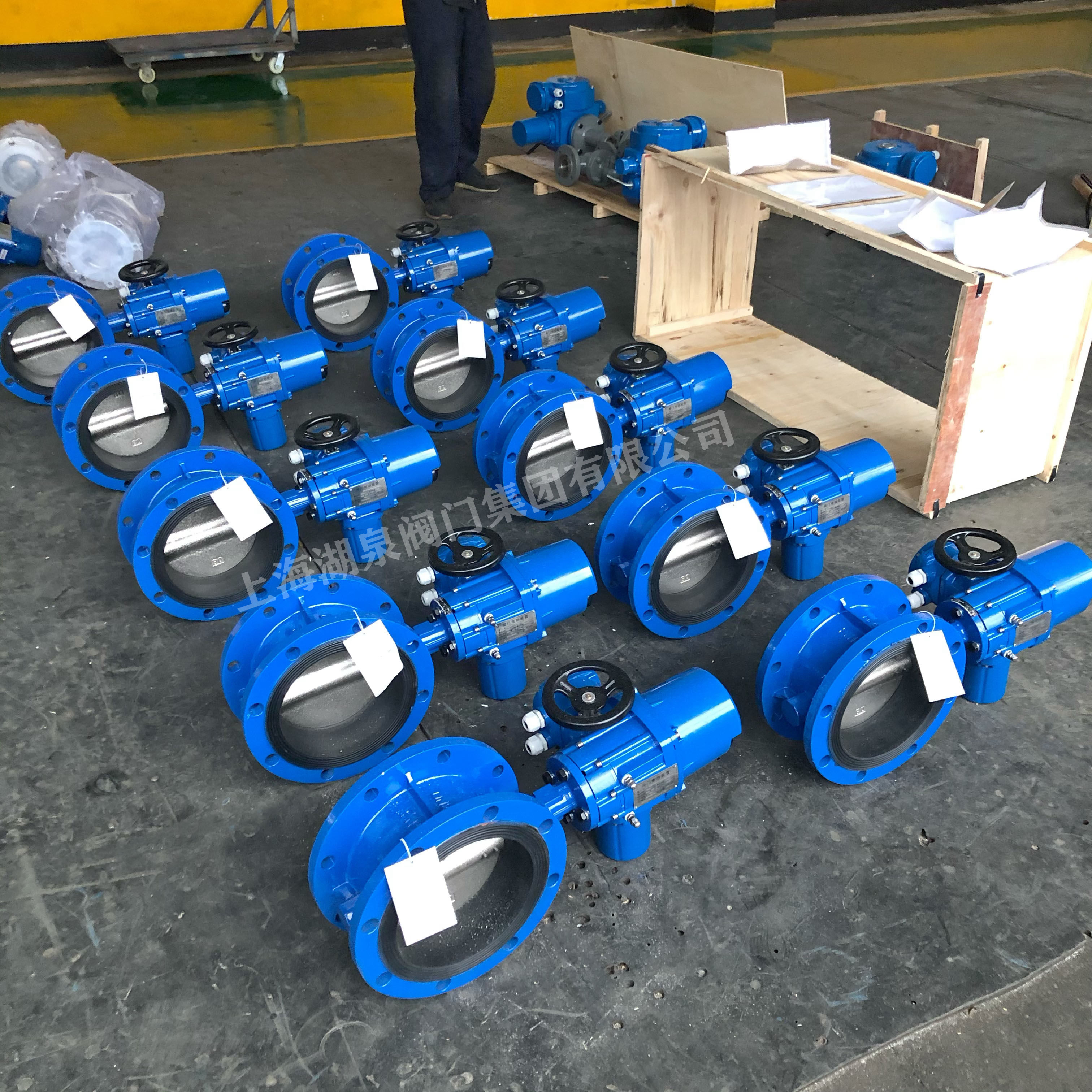

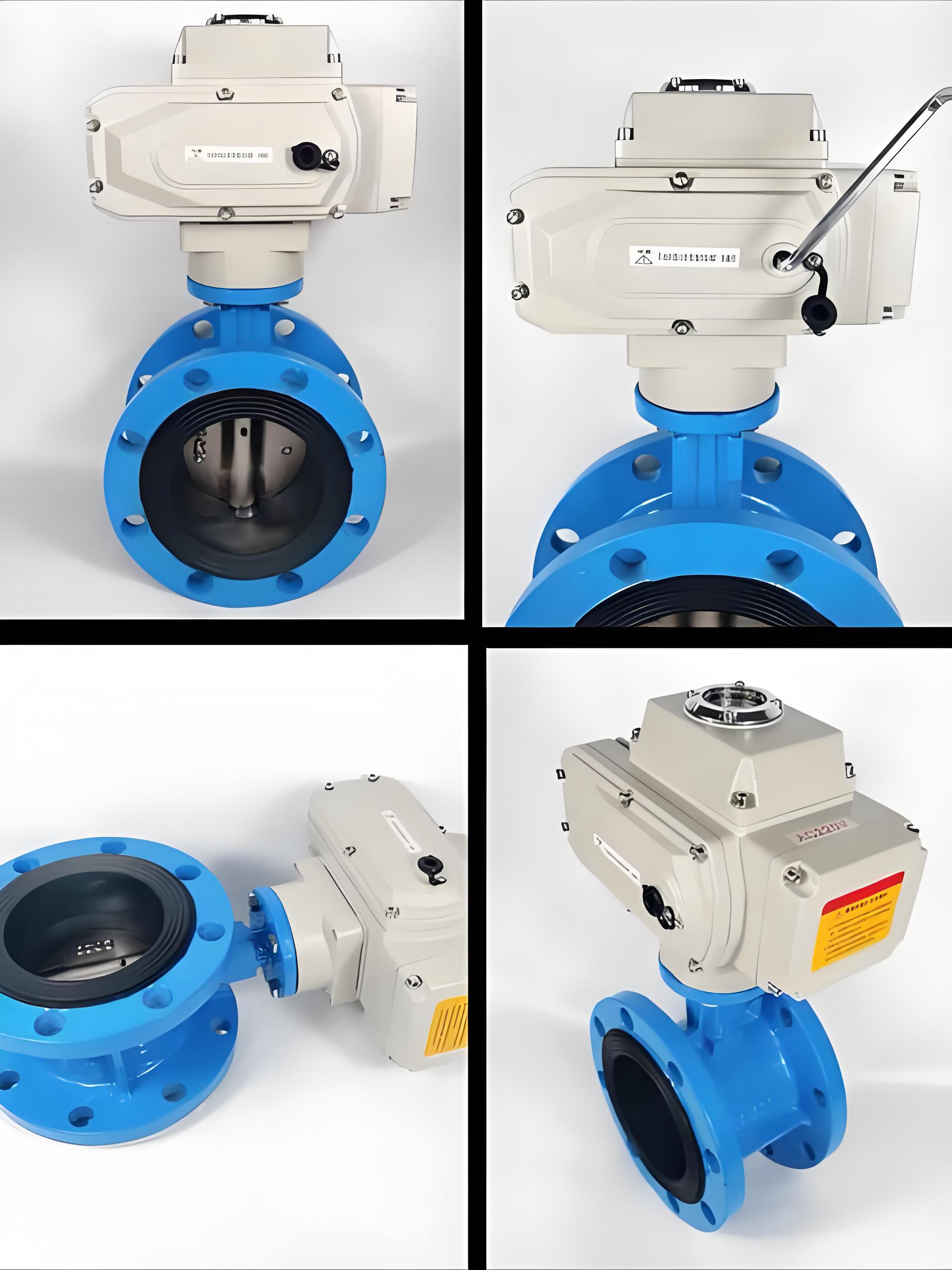

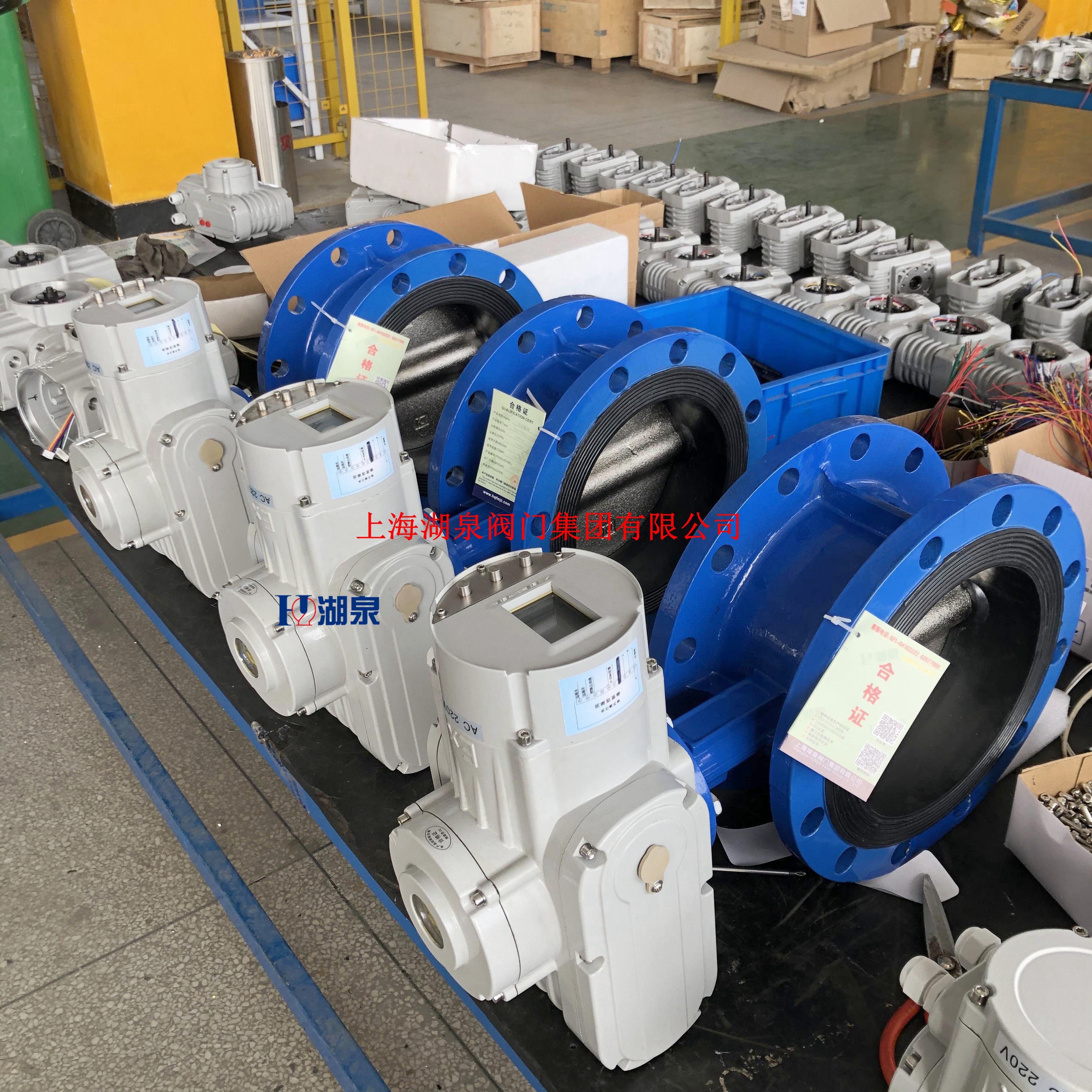

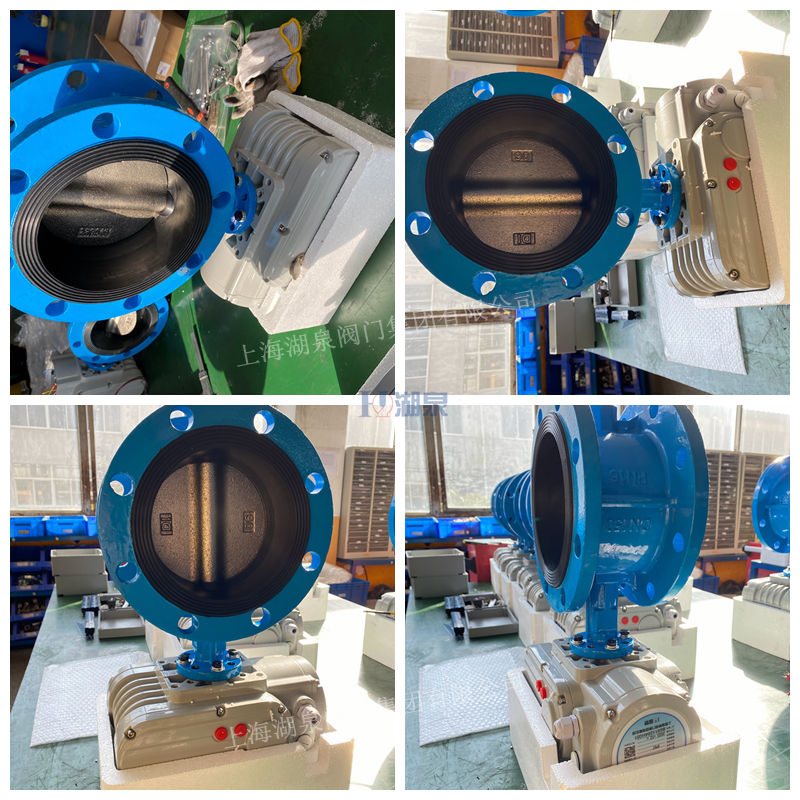

D941X-10\DN300 是一款公称通径为300毫米、公称压力为1.0兆帕的电动法兰蝶阀，集成了电动执行机构与法兰式蝶阀阀体，是工业自动化管道系统中实现远程控制、流量调节与介质截断的关键设备。‌‌

‌一、 核心技术特性‌

1. ‌设计与结构‌

   • ‌驱动方式‌：采用电动执行机构驱动，接收标准控制信号（如4-20mA DC、0-10mA或1-5VDC）或开关指令，实现0-90°角行程旋转，完成启闭或比例调节。‌‌
   • ‌连接方式‌：法兰连接，符合GB/T 9113等标准，安装稳固，密封可靠。‌‌
   • ‌密封形式‌：通常为软密封（如EPDM、NBR橡胶），密封性能好，可实现双向密封。部分工况可选硬密封。‌‌
   • ‌阀体与流道‌：采用中线型或无销型设计，蝶板为流线型。当阀门全开时，蝶板厚度是介质流经阀体的主要阻力，因此压力损失小，流通能力大，流阻低。‌‌

2. ‌关键性能参数‌

   • ‌公称通径 (DN)‌：300 mm。‌‌
   • ‌公称压力 (PN)‌：1.0 MPa。‌‌
   • ‌适用温度‌：根据密封材料不同，通常≤80℃至120℃（如EPDM橡胶可达120℃）。‌‌
   • ‌适用介质‌：水、空气、污水、蒸汽、煤气、油品等，尤其适用于粘稠、含颗粒或纤维性质的介质。‌‌
   • ‌泄漏等级‌：按相关国家标准，软密封蝶阀泄漏量通常较低。‌‌
   • ‌流量特性‌：近似快开型，调节性能良好。‌‌

3. ‌电动执行机构特性‌

   • ‌电源电压‌：支持AC220V、AC380V、DC24V等多种规格。‌‌
   • ‌输出力矩‌：覆盖50N·M至2000N·M范围，需根据DN300口径及工况压力选配足够力矩的型号。‌‌
   • ‌动作时间‌：通常有15秒、30秒、60秒等可选，满足不同开关速度需求。‌‌
   • ‌控制功能‌：分为开关控制型和智能调节型。智能型可接收模拟量信号实现精确比例调节、位置反馈（4-20mA）及位置自锁。‌‌
   • ‌防护等级‌：标准防护等级为IP67，具备防尘防水能力。可选防爆型（如Exd Ⅱ BT4）用于危险区域。‌‌
   • ‌保护功能‌：内置电气与机械双重限位、过热保护、过载保护等装置。‌‌
   • ‌手动机构‌：配备手动操作装置，在断电或调试时可进行手动操作。‌‌

‌二、 主要应用领域与选型要点‌

1. ‌典型应用领域‌

   • 水处理系统：自来水厂、污水处理厂的供排水管网控制。‌‌
   • 电力工业：电厂冷却水系统、灰浆输送系统。‌‌
   • 冶金化工：钢厂冶炼、化工流程中的液体及气体介质调节与切断。‌‌
   • 轻工造纸：造纸流程、食品饮料、医药生产线的流体控制。‌‌
   • 建筑市政：城市供热、供气、楼宇空调水系统。‌‌

2. ‌选型关键考量因素‌

   • ‌介质特性‌：明确介质的腐蚀性、温度、是否含颗粒或纤维，以确定阀体、蝶板及密封圈的材质（如球墨铸铁、不锈钢304/316/316L，以及EPDM、NBR等橡胶）。‌‌
   • ‌压力与口径‌：确认管道系统工作压力不超过公称压力1.0 MPa，DN300口径需匹配足够输出力矩的执行器。‌‌
   • ‌控制要求‌：根据自动化系统需求，选择开关型或智能调节型执行器，并确定信号类型（无源触点、电位计、4-20mA等）。‌‌
   • ‌电源与环境‌：核实现场可用电源（交流或直流），若处于户外、潮湿或爆炸性环境，需指定高防护等级（IP67）或防爆型产品。‌‌
   • ‌标准符合性‌：阀门设计需符合GB/T 12238等国家标准，法兰标准需与管道匹配。‌‌

‌
三、 安装、操作与维护指南‌

1. ‌安装前准备‌

   • 核对阀门型号、规格、压力等级及材质是否符合设计要求。
   • 清理管道内部与法兰连接面，确保无异物。
   • 检查电动执行器铭牌电压与控制信号是否与现场供电及控制系统一致。‌‌

2. ‌安装注意事项‌

   • 阀门可安装在水平或垂直管道上，但执行机构应处于便于观察和操作的位置，避免倒装。‌‌
   • 安装时，阀瓣应处于微开状态，以免损坏密封面。法兰螺栓应对角均匀拧紧。
   • 确保执行机构外壳可靠接地。
   • 为户外或恶劣环境使用的执行机构加装防护罩，以延缓老化。‌‌

3. ‌操作规范‌

   • ‌通电前‌：务必确认电源电压、相序及接线正确，严禁接错。‌‌
   • ‌手动操作‌：仅在断电或使用专用手柄切换至手动模式后进行。通电状态下禁止手动操作。‌‌
   • ‌运行中‌：禁止超负荷使用执行机构。通过控制系统或本地按钮进行操作。‌‌

4. ‌维护与保养‌

   • ‌定期检查‌：检查阀门密封性能、执行机构运行是否平稳、有无异常噪音或过热。
   • ‌接线腔维护‌：若需开盖检查或接线，完毕后必须拧紧密封螺丝，防止进水或灰尘进入。‌‌
   • ‌密封件更换‌：当阀门出现内漏时，应考虑更换阀座密封圈。该产品设计便于密封件更换。‌‌
   • ‌专业维修‌：禁止用户对执行机构进行不正当的拆卸或改造，复杂故障应交由专业人员处理。‌‌

‌
D941X-10\DN300电动法兰蝶阀以其结构紧凑、流通能力大、控制精确、维护简便及广泛的介质适应性，成为大口径管道自动化控制的优选设备。正确选型、规范安装与定期维护是保障其长期稳定运行、发挥性能的关键。
