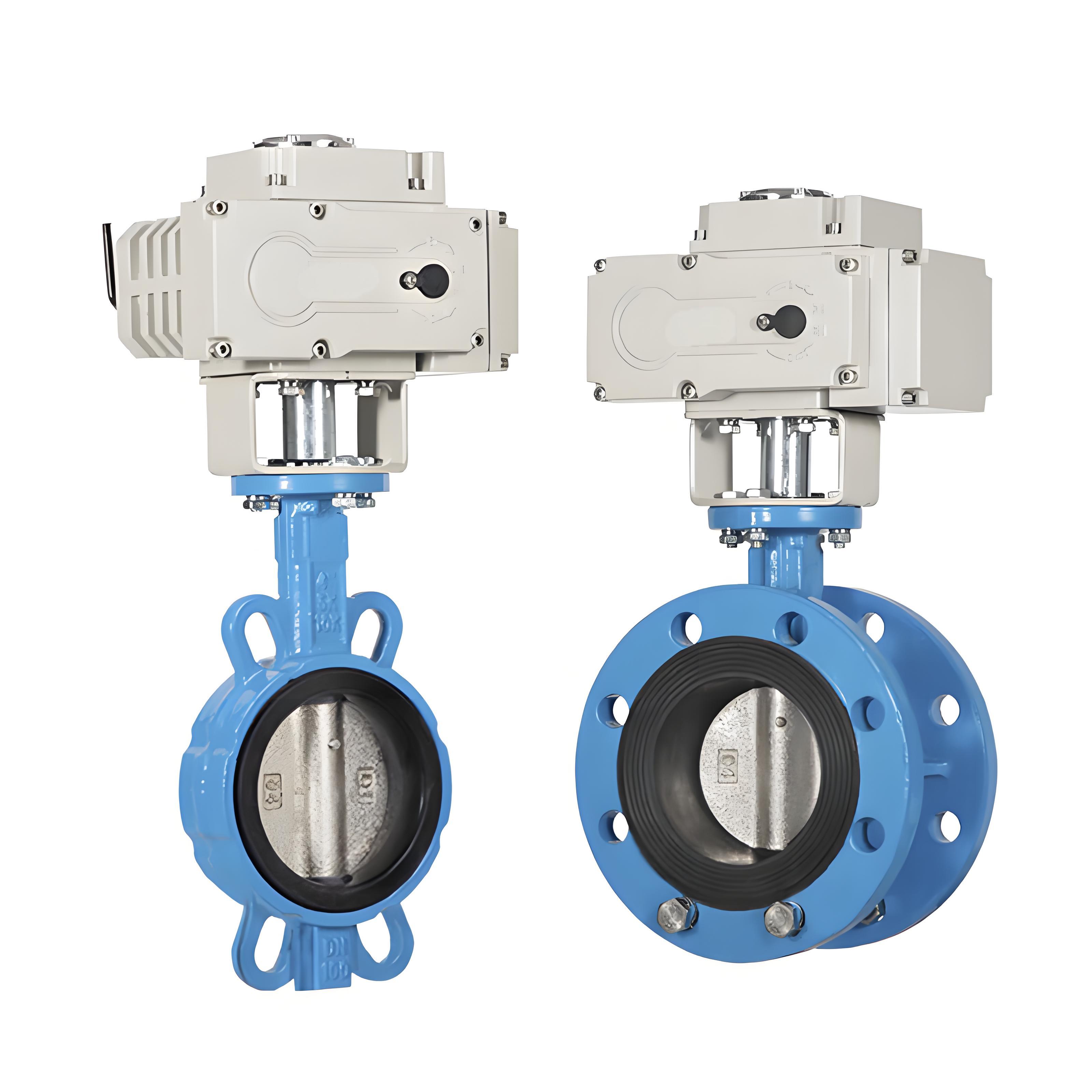

中线与偏心结构DN100电动蝶阀型号差异及技术优势对比
[ 2026-05-15 ]
中线与偏心结构DN100电动蝶阀在结构设计、密封性能、适用工况及技术优势等方面存在显著差异。结合当前（2026年）最新公开资料，对比如下：
一、结构差异
-
中线蝶阀（中线式/同心蝶阀）
- 阀杆轴心、蝶板中心、阀体通道中心三者重合。
- 通常采用软密封（如三元乙丙橡胶、丁腈橡胶、PTFE）。
- 启闭过程中蝶板始终与阀座接触，存在刮擦。
-
偏心蝶阀（含双偏心、三偏心）
- 双偏心蝶阀：阀杆轴心同时偏离蝶板中心和阀体中心，开启时蝶板迅速脱离阀座，减少摩擦。

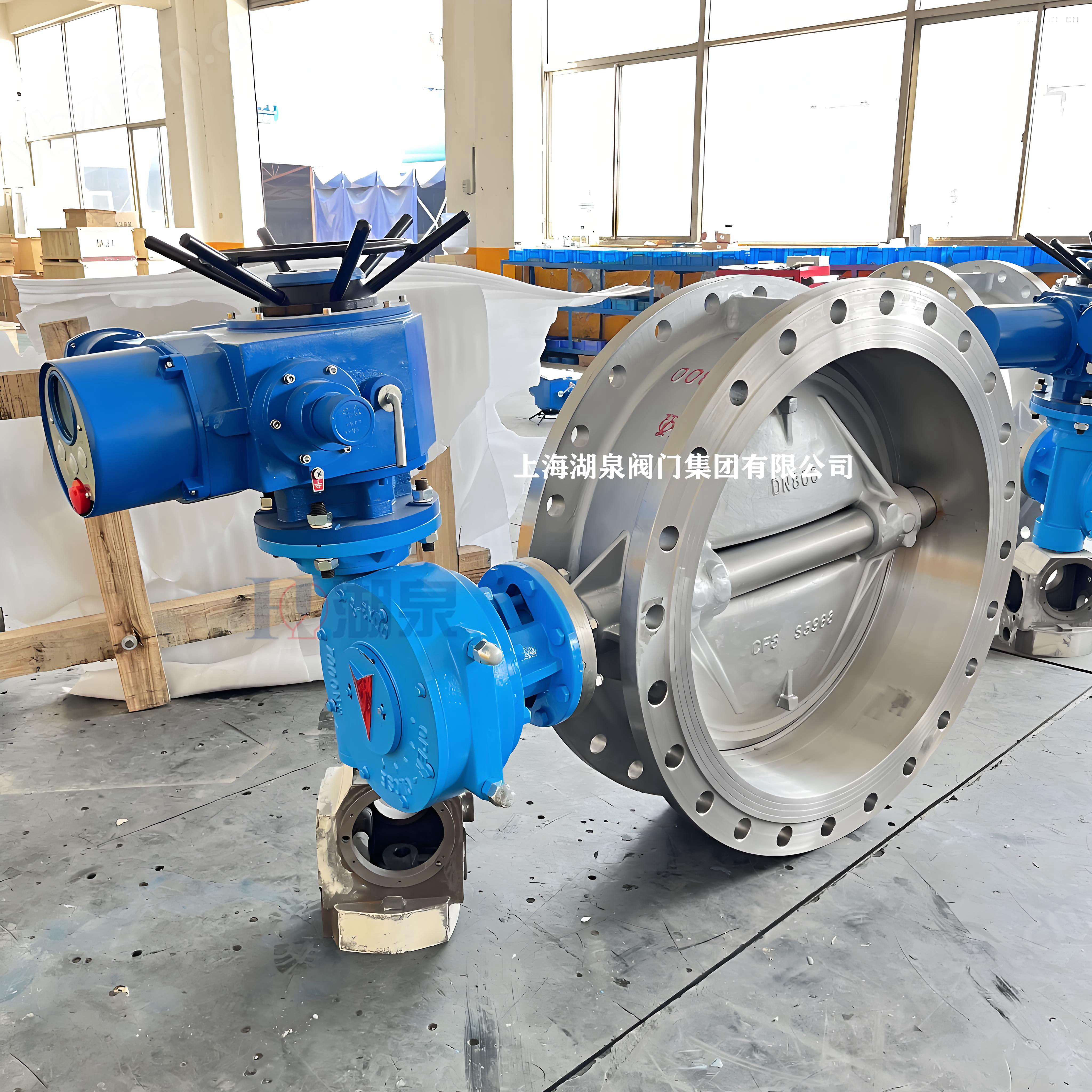

- 三偏心蝶阀：在双偏心基础上增加密封面锥形偏心，形成楔形硬密封结构，实现“越关越紧”。
- 可采用金属硬密封，耐高温高压。
二、技术性能对比（DN100规格）
| 性能指标 | 中线蝶阀 | 双偏心蝶阀 | 三偏心蝶阀 |
|---|---|---|---|
| 密封形式 | 软密封为主 | 软/硬密封兼有 | 硬密封为主 |
| 耐温范围 | ≤120℃（软密封） | ≤200℃（软）；≤450℃（硬） | ≤600℃（硬密封） |
| 耐压等级 | PN≤10 | PN16–PN25 | PN≥25（最高达PN100） |
| 密封泄漏量 | 接近零泄漏（软密封） | 有微量泄漏（尤其金属阀座） | 零泄漏（符合API 6D） |
| 操作扭矩 | 较低（软密封摩擦小） | 中等（摩擦大幅降低） | 极低（无摩擦设计） |
| 寿命（启闭次数） | 1–3万次 | 5–8万次 | ≥10万次 |
| 适用介质 | 清水、空气、燃气 | 腐蚀性液体、蒸汽、含颗粒介质 | 高温蒸汽、酸碱、油气等严苛介质 |
三、技术优势总结
-
中线蝶阀优势
- 结构简单、成本低、密封性好（常温低压）。
- 流阻小、流通量大、安装便捷（常用于对夹式）。
-
偏心蝶阀（尤其双/三偏心）优势
- 磨损小、寿命长：偏心设计避免全程刮擦。
- 适应高温高压：金属硬密封突破软温压限制。
- 零泄漏可靠性高：三偏心实现扭力密封，非依赖挤压。
- 适用复杂工况：如化工、电力、能源等对安全性要求高的领域。
四、选型建议（DN100）
- 常温低压（PN≤10, T≤120℃）、清洁介质（如给排水、空调系统）：选中线蝶阀，经济实用。
- 中压中温（PN16–PN25, T≤200℃）（如污水处理、化工流程）：优先选双偏心蝶阀，平衡性能与成本。
- 高温高压（T≥200℃, PN≥25）或严苛介质（如蒸汽、油气、强腐蚀）：必须选三偏心蝶阀，确保安全与寿命。
注：电动执行机构可适配上述所有类型，常见控制信号为4–20mA或1–5V，支持90°开关或调节。
