三维偏心设计揭秘：D343H-16C DN65铸钢蝶阀如何实现零摩擦启闭
[ 2026-09-09 ]
D343H-16C DN65 铸钢蝶阀实现“零摩擦启闭”的核心，在于它的三偏心结构让蝶板在绝大部分行程中完全脱离阀座，只在关闭瞬间才接触密封。
它的三个偏心是这样配合的：
第一偏心（轴向偏心）：阀杆轴心偏离蝶板密封面中心线。开启瞬间，蝶板一侧先脱离阀座，避免整个密封面同时刮擦。
第二偏心（径向偏心）：阀杆轴心偏离管道通道中心线。这进一步缩短了蝶板旋转时与阀座的干涉行程，让蝶板能更快“让开”阀座。
第三偏心（锥角偏心）：密封面加工成倾斜的圆锥斜面（斜锥形），而不是平面。这带来两个关键效果——关闭时形成楔紧自锁，介质压力越大，密封比压越高，实现双向零泄漏；同时，因为密封面是斜锥面，蝶板在旋转时能直接从阀座内孔“穿过去”，而不是贴着阀座表面刮过去。
实际启闭过程是这样的：
开启（0°→90°）：阀杆驱动蝶板旋转，前两个偏心让密封面在旋转初期就立即脱离阀座，直到全开都不会再接触。有的资料提到，三偏心蝶阀在开启前88°行程中完全无摩擦，只有最后2°关闭行程才锥面楔紧贴合阀座。
关闭（90°→0°）：反向旋转时，蝶板同样不接触阀座，直到接近关闭位置，斜锥密封面才与阀座贴合，并依靠第三偏心的楔形效应越压越紧。
所以“零摩擦”不是说完全不接触，而是密封面只在关闭的最后一小段行程才接触，其余全部行程都处于脱离状态。相比传统蝶阀每次开关都要刮擦密封面，三偏心结构把磨损降到了极低，这也是它寿命能达到双偏心蝶阀3~5倍的原因。
补充两个实际选型要点：

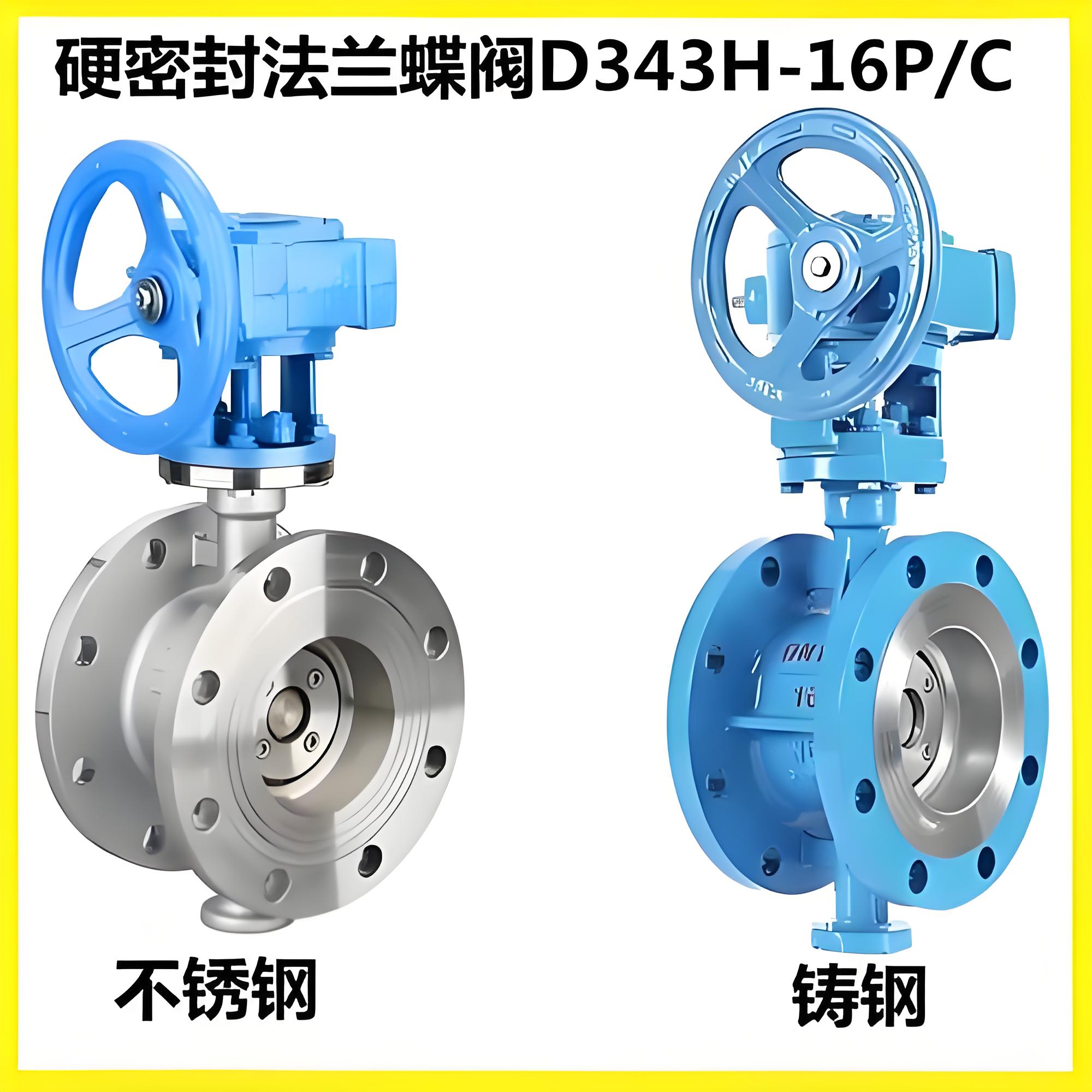

材质对应：D343H-16C 中“C”代表阀体为碳钢（WCB），适合常规水、蒸汽、油品等弱腐蚀介质；如果是腐蚀性介质，要选“P”（304不锈钢）或“R”（316不锈钢）材质。
适用温度：碳钢材质一般适用 -29℃～425℃，不锈钢材质可到 -40℃～600℃，超出范围需要确认是否要用超低温或高温专用设计。
