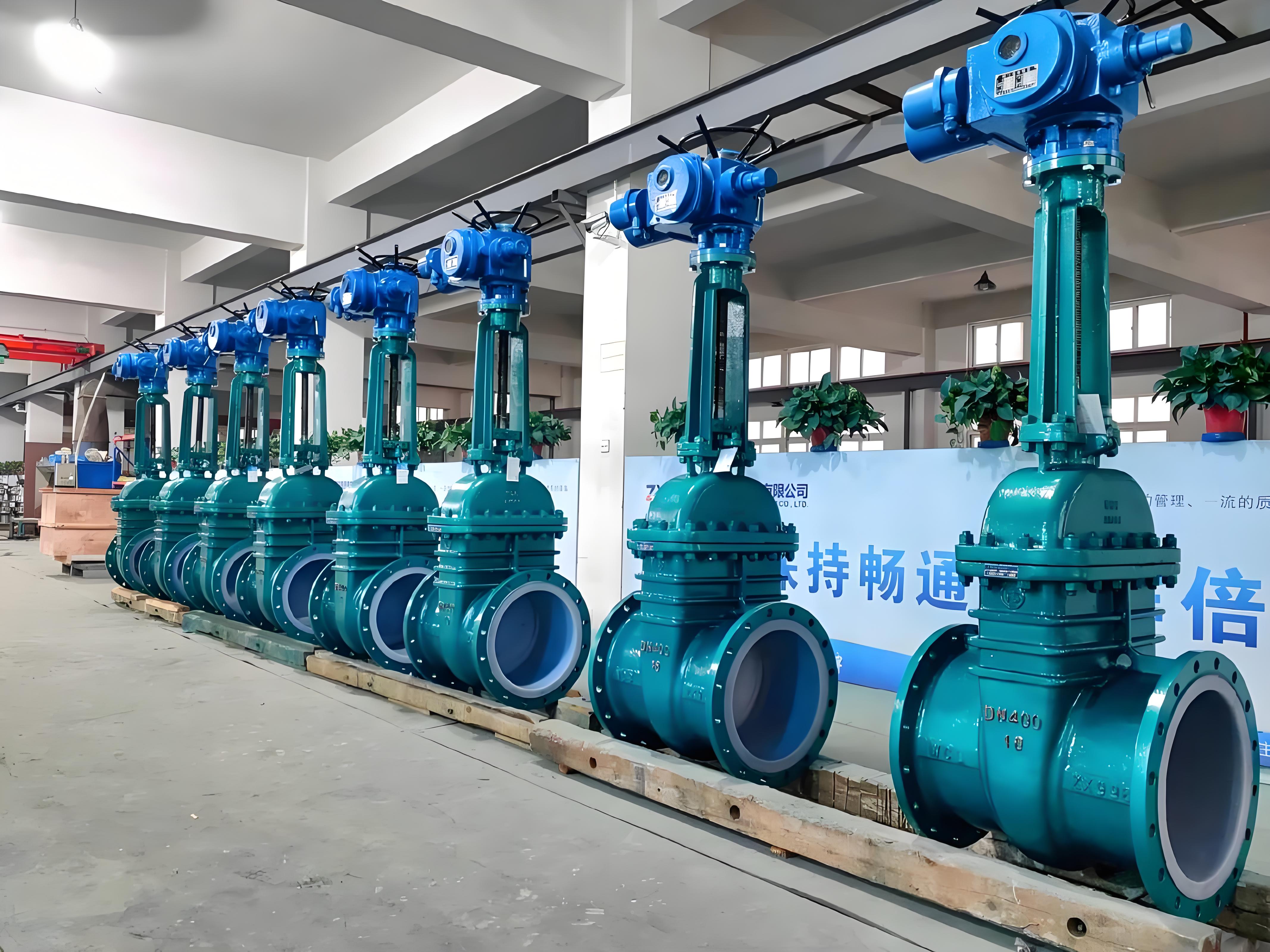

DN50电动闸阀是一种公称通径为50毫米，通过电动执行器驱动阀杆与闸板实现启闭的自动化阀门。它结合了闸阀固有的低流阻特性与电动控制的便捷性，在工业流体控制系统中扮演着关键角色。‌‌

一、 核心结构与技术特点

DN50电动闸阀主要由电动执行机构与阀门本体两大部分组成。‌‌

1. ‌阀门本体结构‌：

   • ‌阀体‌：通常采用灰铸铁（HT250）、球墨铸铁（QT450-10）或铸钢（WCB）等材料铸造而成，结构长度短，能承受较高工作压力。‌‌
   • ‌闸板与密封‌：分为硬密封与软密封两种主流设计。硬密封闸阀的阀瓣、阀座密封面常采用钴铬钨硬质合金等离子喷焊，硬度高、耐磨抗擦伤。‌‌ 软密封闸阀的闸板则为金属骨架外包覆橡胶、EPDM或PTFE等弹性材料，通过压缩变形实现紧密贴合，泄漏率极低。‌‌
   • ‌阀杆‌：有明杆与暗杆之分。明杆结构便于观察阀门开度，暗杆结构则更为紧凑。‌‌
   • ‌密封结构‌：常采用压力自紧式密封或阀体、阀盖垫片密封，安全可靠。部分设计采用双闸板中间带万向顶的结构，可自动调整阀瓣与阀座密封面的吻合度，确保密封并便于维修。‌‌

2. ‌电动执行机构‌：

   • 作为动力源，接收控制信号（如PLC、DCS指令）后驱动电机，通过齿轮或螺杆传动带动阀杆做直线升降运动，从而实现阀门的开启与关闭。‌‌
   • 执行机构通常具备力矩保护、行程控制及信号反馈功能，启闭速度可调（通常在5-30秒范围内），响应灵敏。‌‌

二、 工作原理与工作模式

其工作原理基于电动执行器的旋转运动转化为阀杆的直线运动。当执行器接收到开启指令，电机正转，驱动阀杆提升，带动闸板上升，流体通道打开；反之，电机反转则使闸板下降，截断流路。‌‌
该阀门属于开关型阀门，主要工作模式为全开或全闭。在全开状态下，闸板完全升起，通道直通，流体阻力小，几乎不产生压降。‌‌ 其介质可双向流动，安装无方向性要求。‌‌

三、 工业应用优势

相较于手动闸阀及其他阀类（如截止阀），DN50电动闸阀在工业应用中展现出显著优势：

1. ‌自动化与远程控制‌：支持远程操作和集中控制，易于接入自动化系统（如SCADA），实现阀门的状态监控、定时启闭和程序化控制，是工业自动化升级的关键部件。‌‌
2. ‌优异的流体性能‌：全开时流道畅通，流体阻力小，适合需要大通径、低流阻的场合，能有效降低系统运行能耗。‌‌
3. ‌密封可靠，寿命长‌：无论是硬密封的耐磨合金还是软密封的弹性材料，均能提供高等级的密封性能，尤其软密封可实现近乎零泄漏，满足饮用水、燃气等敏感系统的严苛要求。‌‌
4. ‌操作省力，适应性强‌：解决了大口径手动阀门启闭费力的问题，特别适合安装在操作空间受限或不易接近的管道位置。‌‌
5. ‌维护简便，经济性好‌：结构相对简单，部分设计具有阀瓣互换性好、阀座可更换等特点，降低了长期维护成本。‌‌

四、 典型应用场景选型建议

DN50是该规格阀门的公称通径，广泛应用于中等流量管道系统。‌‌

• ‌暖通空调（HVAC）系统‌：在采暖管道、蒸汽系统（如DN50支管）及风机盘管支管中，常作为可靠的关断阀使用，优先选用铜闸阀或铸钢闸阀。‌‌

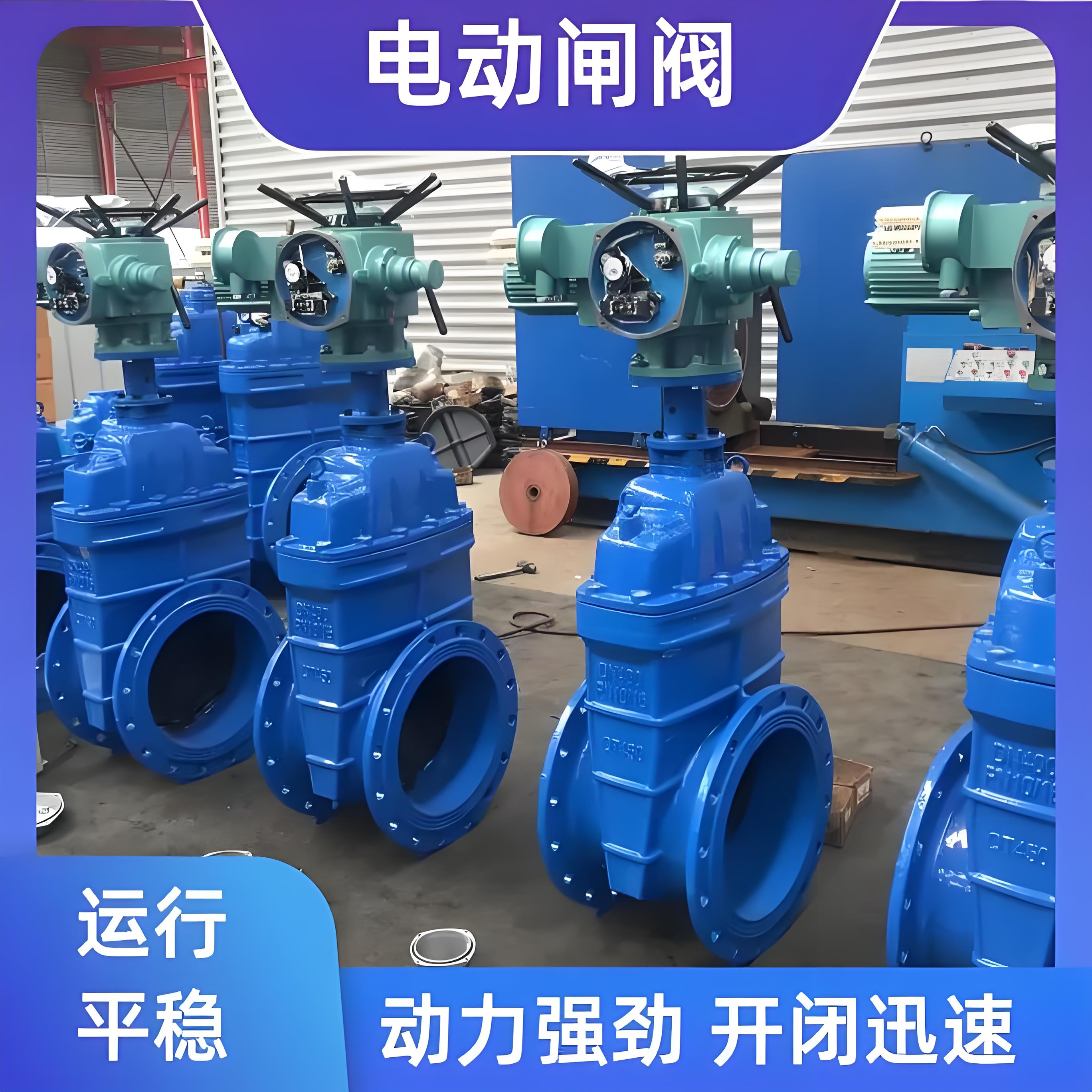

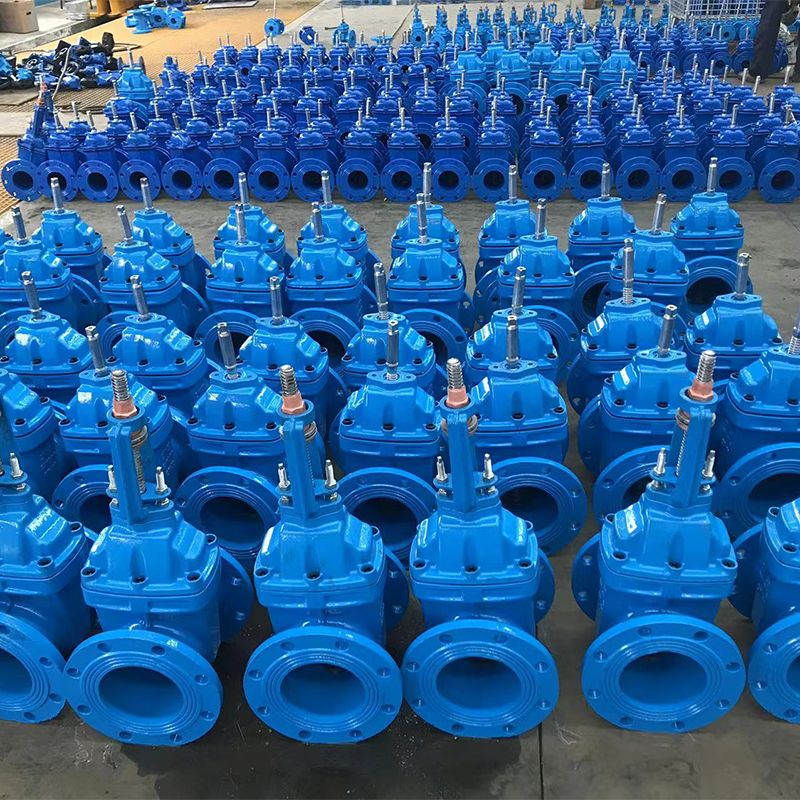

• ‌给水与排水系统‌：在城市供水、建筑给排水管网中，用于流体的接通与截断，软密封闸阀因其优良的密封性而被普遍采用。‌‌
• ‌一般工业流体控制‌：用于石油、化工、电力等行业中液体、气体等介质的管道开关控制，尤其在需要快速切断或远程操作的场合优势明显。‌‌

在DN50管道上选择闸阀还是截止阀，取决于具体需求：若追求低流阻、全通径流通和长期稳定的开关状态，电动闸阀是理想选择；若需频繁调节流量且对操作空间要求不苛刻，则可能考虑截止阀。‌‌ 电动软密封闸阀以“自动化控制、密封可靠、维护便捷”为核心，已成为工业自动化与智能建筑等流体控制的主流解决方案之一。‌‌
