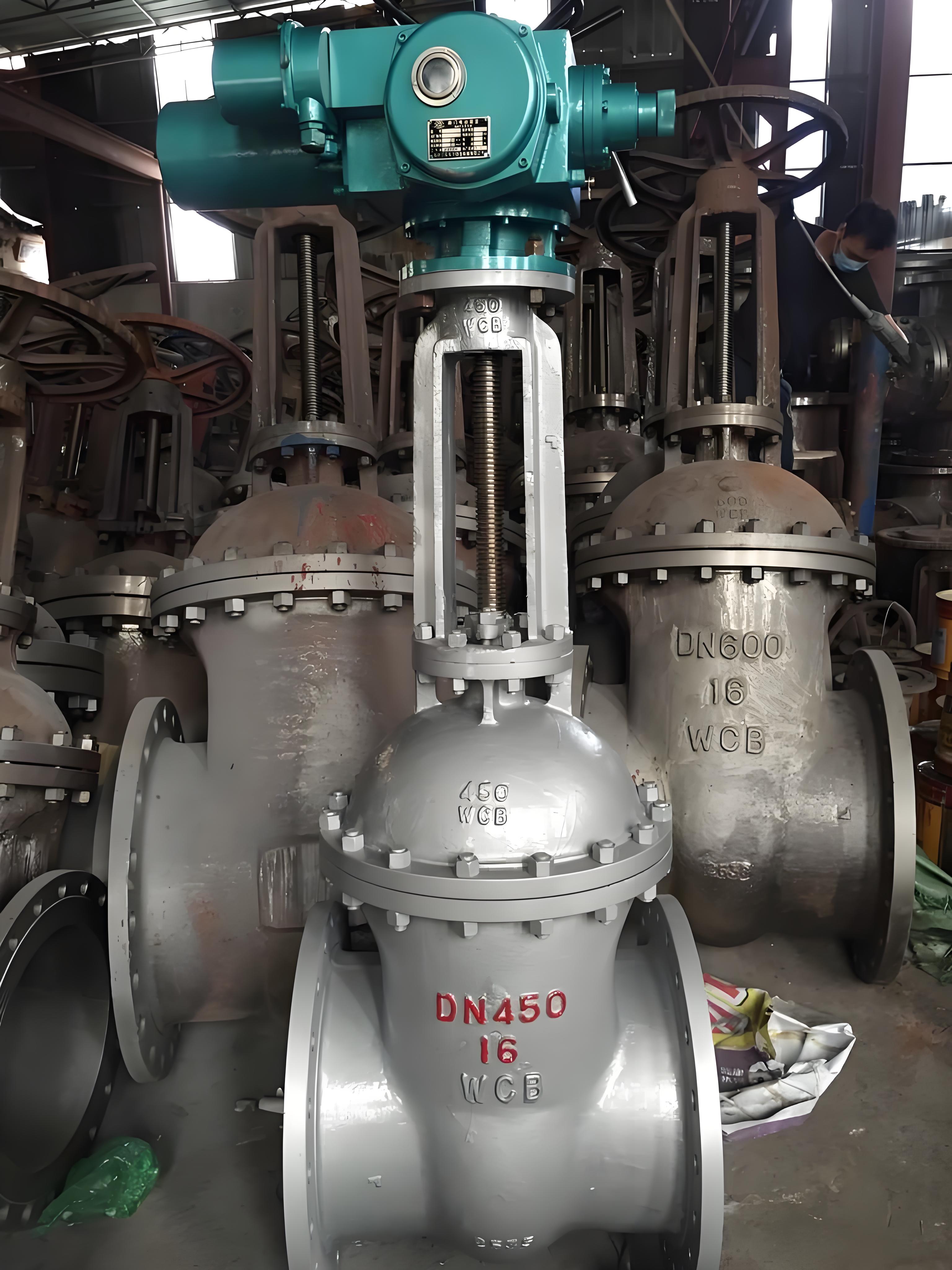

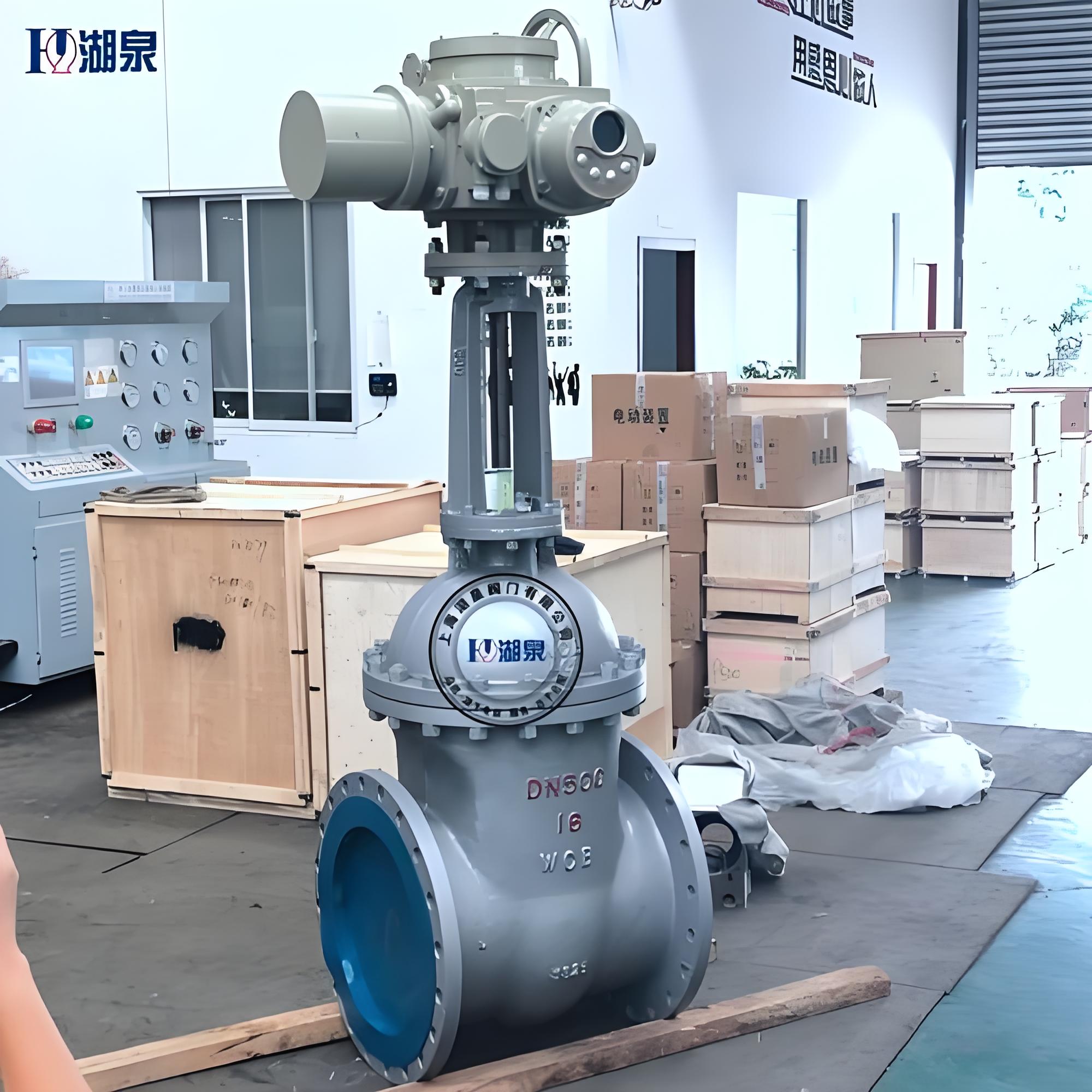

一、产品概述

Z941Y-25 DN200 是一款中高压电动法兰明杆楔式硬密封闸阀。该阀门由多回转式电动执行机构与法兰闸阀本体组合而成，通过电信号控制阀板作上下直线运动，实现管路介质的远程启闭与切断。阀门结构紧凑、流阻系数小，适用于公称压力PN2.5MPa、通径DN200的工业管道系统，广泛配套于自动化控制管网。‌‌

二、型号含义解析

• ‌Z‌：闸阀（Gate Valve）
• ‌9‌：电动驱动（Electric Actuator）
• ‌4‌：法兰连接（Flange Connection）
• ‌1‌：明杆楔式刚性单闸板（Rising Stem, Wedge-type Rigid Single Disc）
• ‌Y‌：密封面材料为硬质合金（Stellite/Hard Alloy）
• ‌25‌：公称压力PN25（2.5MPa）
• ‌DN200‌：公称通径200mm

三、主要技术参数

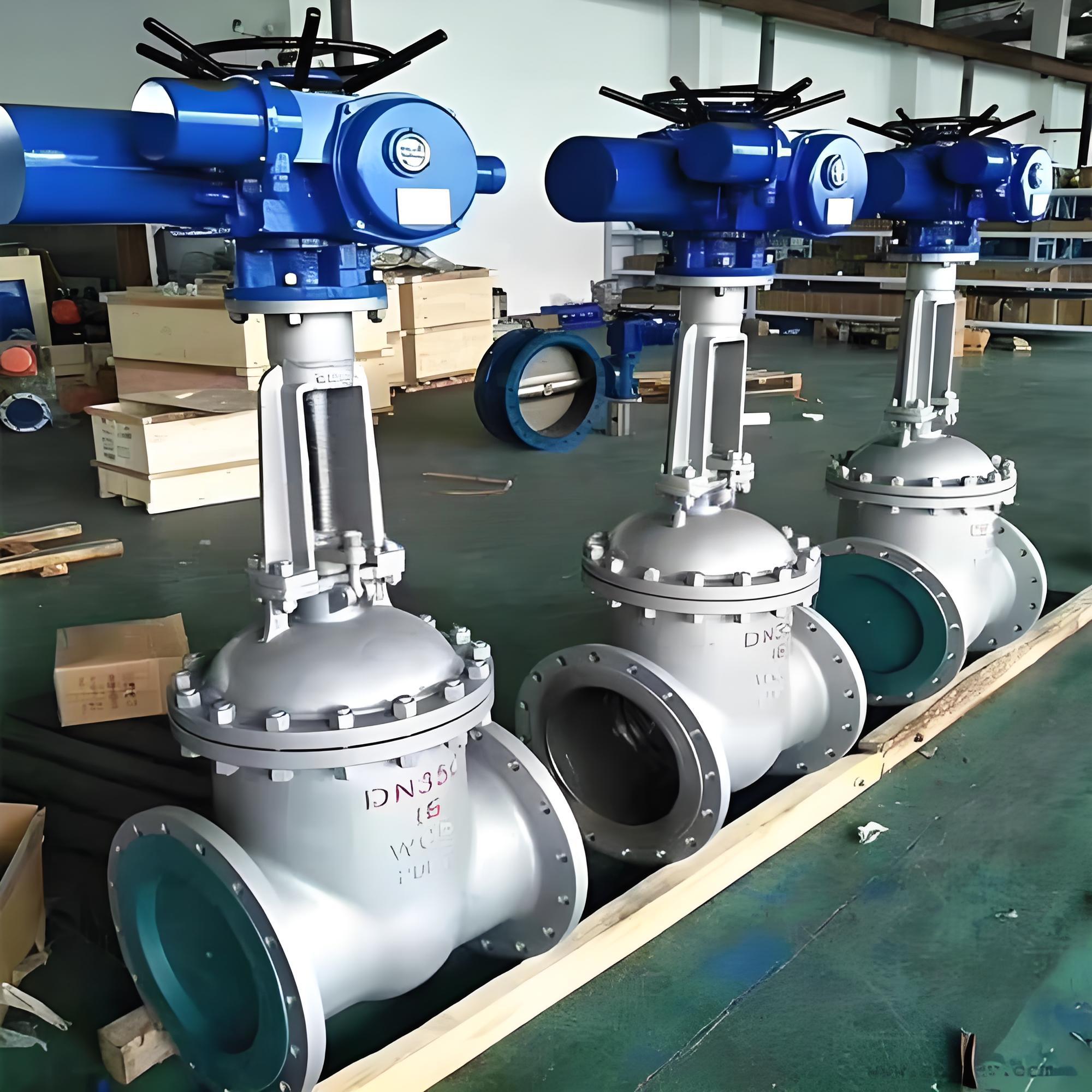

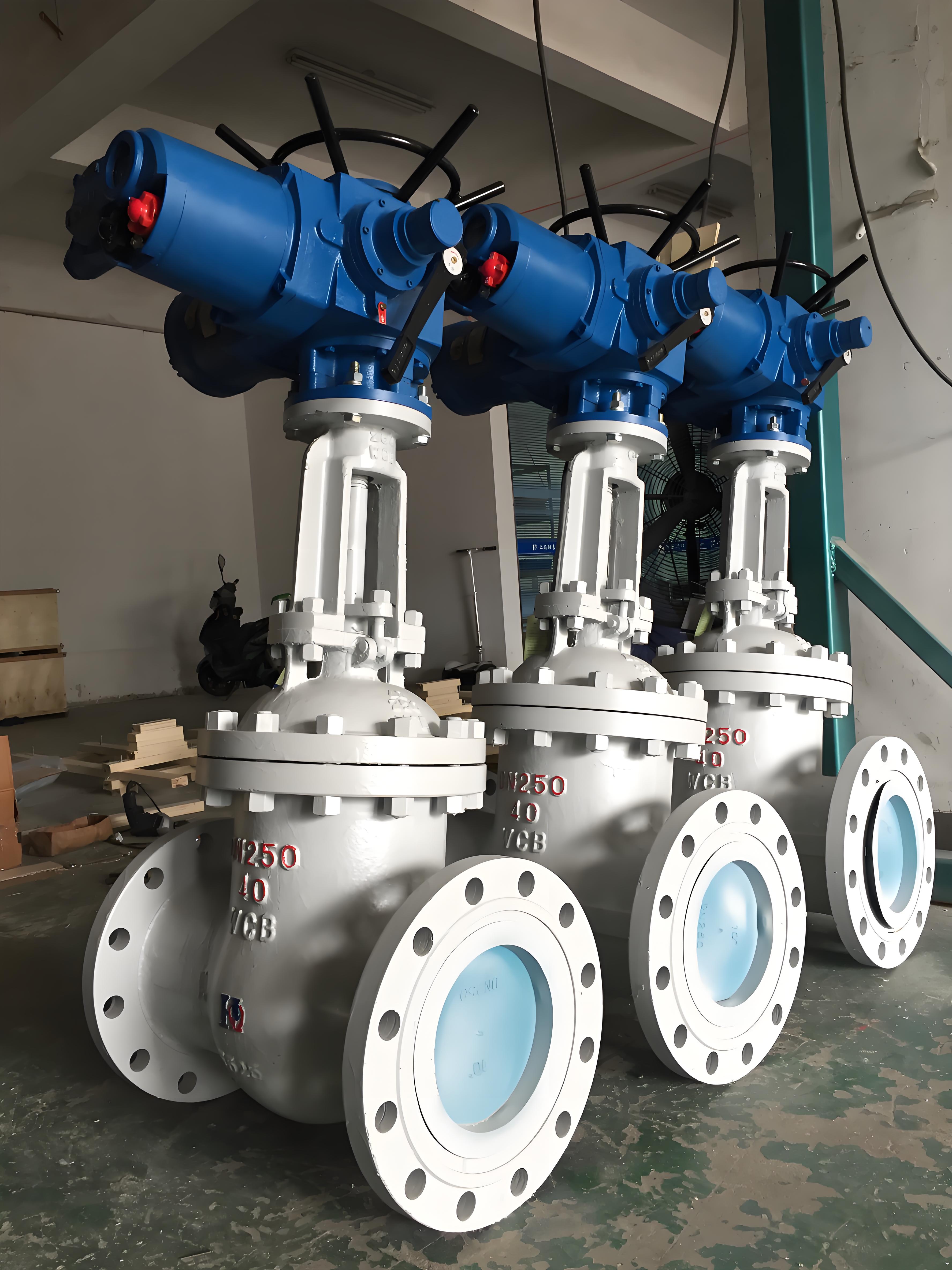

四、核心结构特点

1. ‌直通式流道设计‌：阀体内部介质通道呈直通状，介质流经时不改变流动方向，流体阻力极小，启闭过程节能高效。‌‌
2. ‌楔式刚性单闸板‌：结构简洁可靠，启闭时闸板运动方向与介质流向垂直，操作省力。中大口径规格配置推力轴承，有效降低启闭扭矩。‌‌
3. ‌高性能硬密封副‌：闸板与阀座密封面采用司太立（Stellite）钴基硬质合金堆焊，具备高硬度、耐磨损、耐高温、抗擦伤及长寿命特性。‌‌
4. ‌智能电动控制‌：配套多回转电动执行器，支持远程阀位控制、信号反馈及防爆认证，便于接入DCS/PLC自动化系统。‌‌
5. ‌可靠密封与防腐‌：阀杆经调质处理及表面氮化，抗腐蚀与抗擦伤性能优异；填料函采用柔性石墨材质，密封严密且操作轻便灵活。‌‌

五、关键零部件材质

六、外形与安装尺寸（PN25标准）

依据国标法兰尺寸规范，DN200 PN25 规格主要外形及结构尺寸如下：

• 结构长度（L）：400 mm
• 法兰外径（D）：360 mm
• 螺栓孔中心距（D1）：310 mm
• 密封面直径（D2）：278 mm
• 法兰厚度（b）：34 mm
• 螺栓规格：12×Φ25
• 结构高度（H）：1100 mm
• 参考重量：约 286 kg
  注：具体尺寸可能因执行器型号及厂家工艺略有浮动，安装前请以出厂图纸为准。‌‌

七、适用范围与工况

该阀门适用于石油、化工、电力、冶金、水利、城建及医药等行业的工业管路上，主要用于中高压工况下介质的全开或全关切断。不适用于介质流量调节或节流工况。‌‌

八、执行标准与规范

• 设计与制造：GB/T 12234
• 结构长度：GB/T 12221
• 法兰连接尺寸：JB/T 79
• 检验与试验：JB/T 9092
• 防爆认证（选配）：符合GB 3836系列防爆标准 ‌‌

九、安装与使用注意事项

1. 阀门为截断型装置，严禁用于节流或调节流量，以免高速介质冲刷损坏密封面。‌‌
2. 安装前需彻底清理管道内部焊渣、杂质，确保法兰密封面清洁无损，按对角线顺序均匀紧固螺栓。‌‌
3. 电动执行器接线需严格遵循电气规范，调试前确认电源电压与相序，设置好上下限位及扭矩保护参数。‌‌
4. 长期停用或高温工况下，应定期检查填料函密封状态及阀杆润滑情况，确保启闭灵活可靠。‌‌
