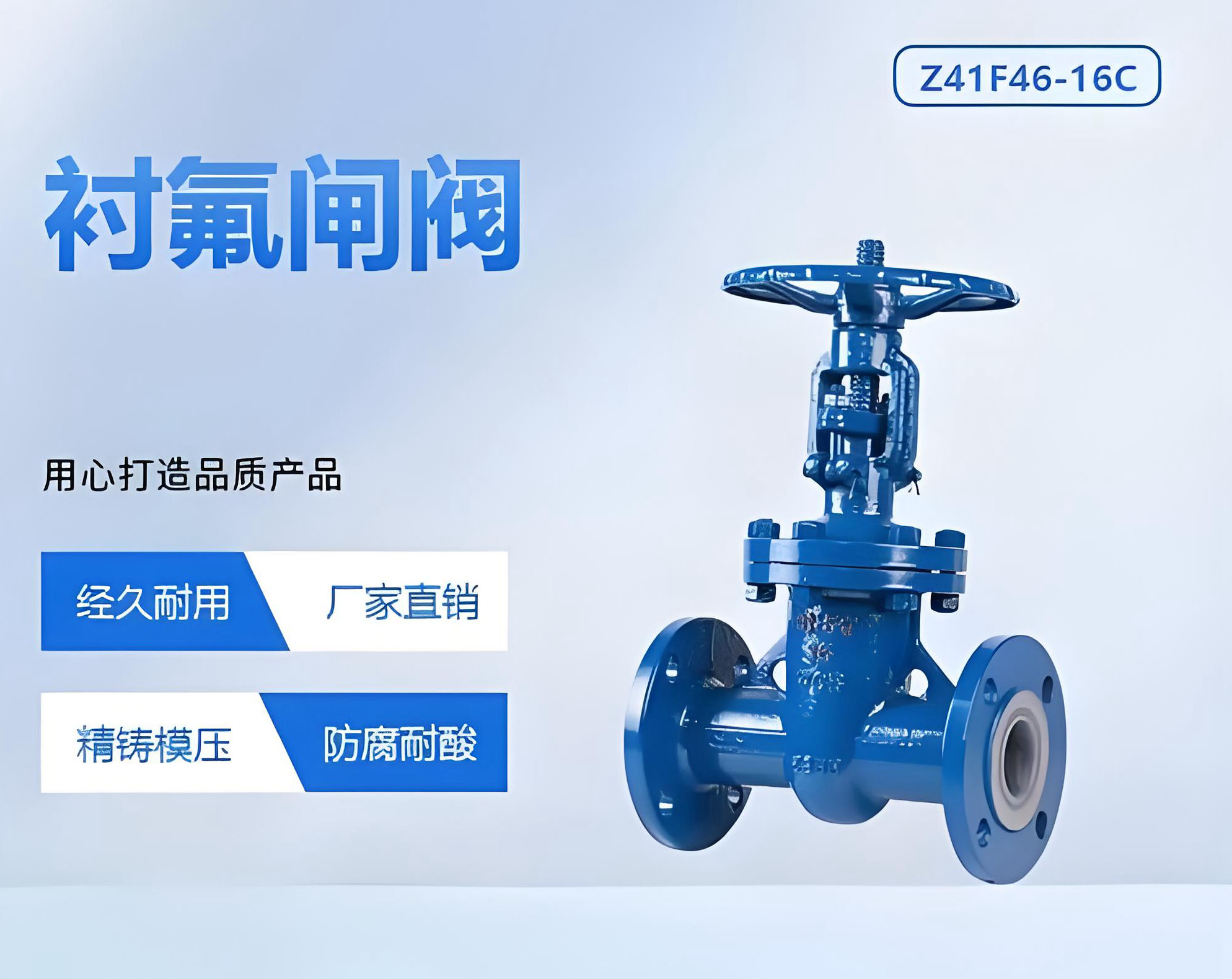

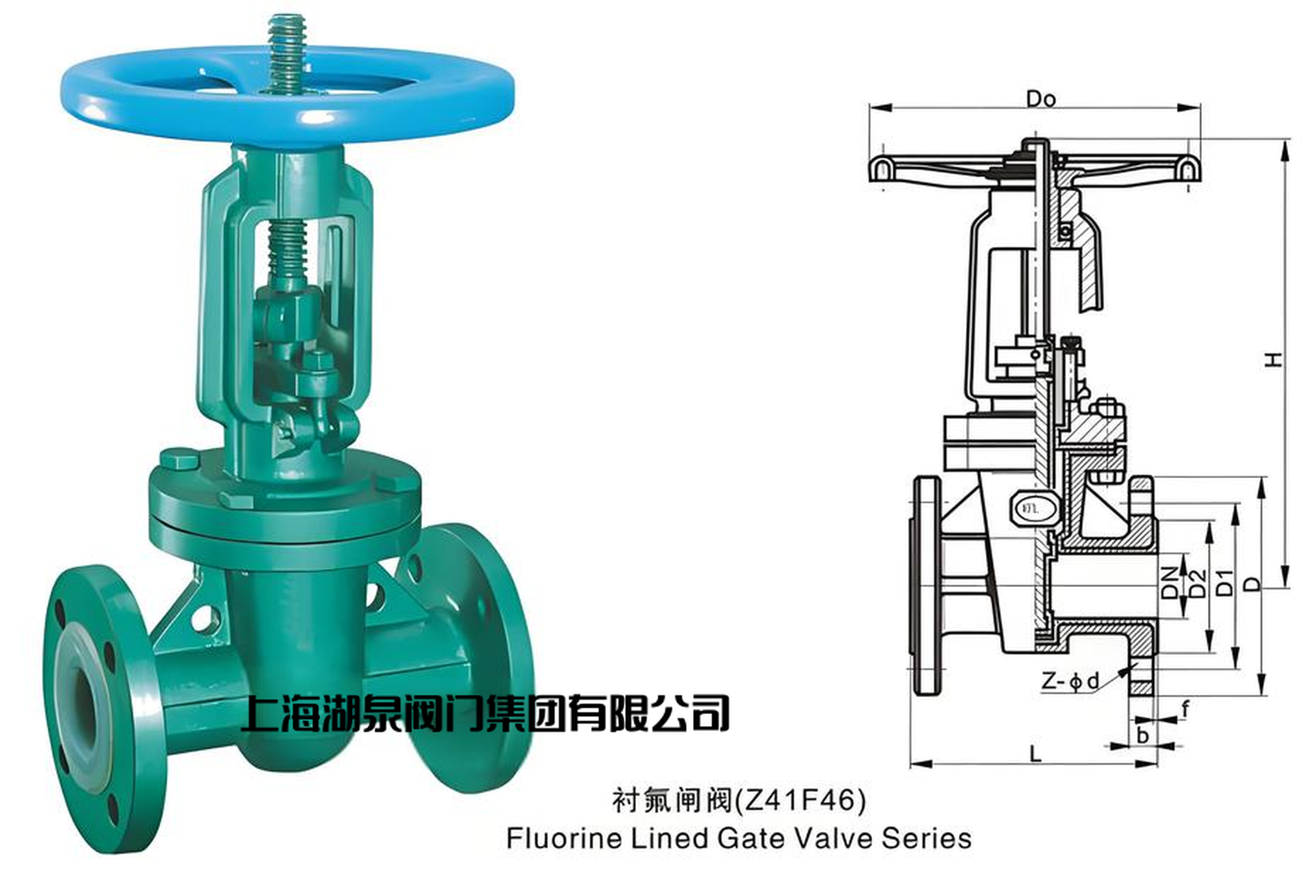

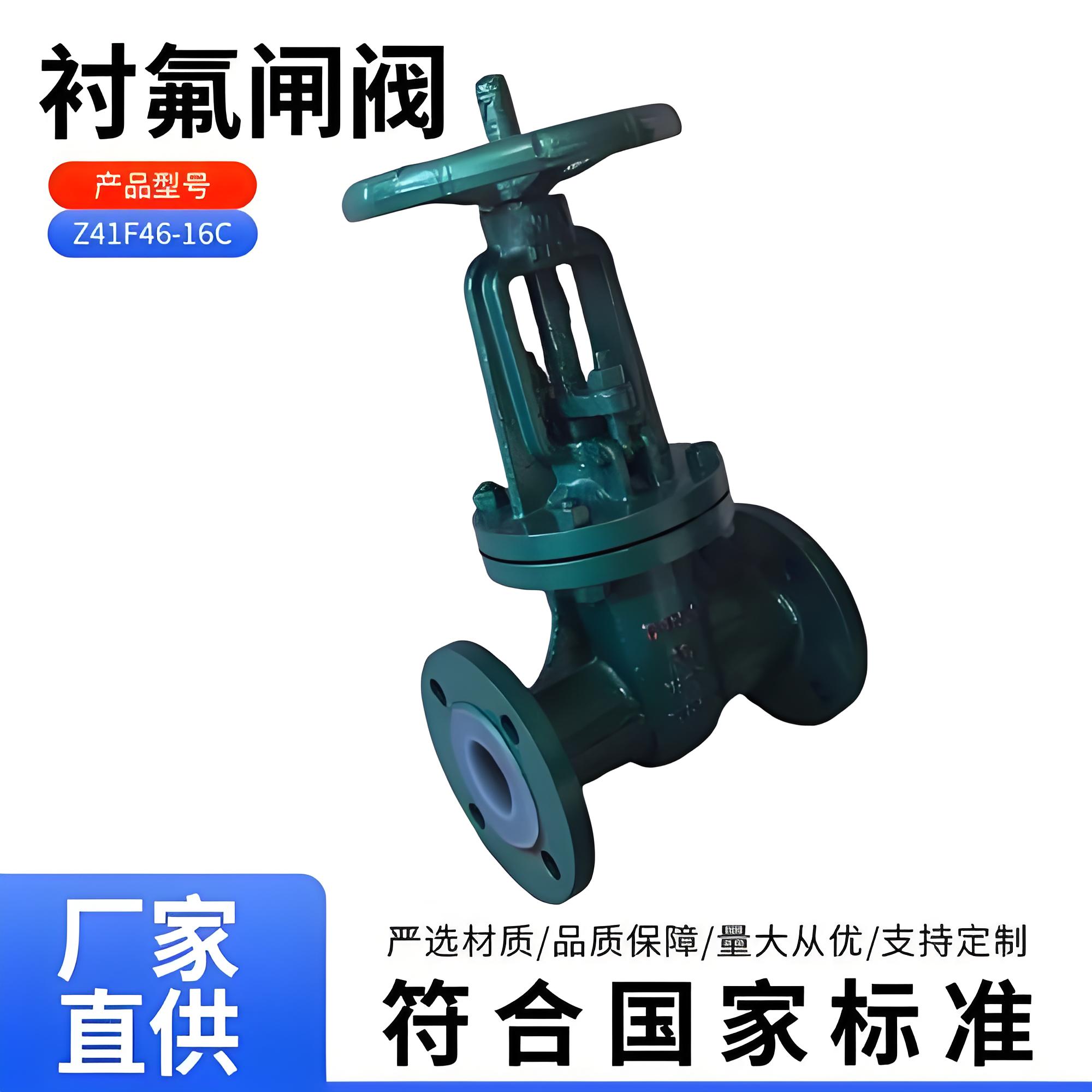

Z41F46-16C型衬氟闸阀是一种专为强腐蚀性介质设计的高性能截断阀门。该型号中，“Z”代表闸阀，“4”代表法兰连接，“1”代表明杆楔式单闸板结构，“F46”代表内衬材料为聚全氟乙丙烯（FEP），“16”代表公称压力为PN1.6MPa（16公斤），“C”代表阀体材质为铸钢（WCB）。针对用户询问的DN300、DN450及DN700大口径规格，以下是其技术特点与应用领域的详细介绍：

一、 核心技术特点

‌1. 耐腐蚀性能‌

• ‌内衬材料‌：阀体内腔、闸板、阀座等所有与介质接触的部件均整体衬覆FEP（F46）氟塑料。F46具有极高的化学稳定性，仅次于PTFE（F4），但机械强度和抗蠕变性能更优。
• ‌适用介质‌：能耐受各种浓度的硫酸、盐酸、氢氟酸、王水、强氧化剂、强碱及有机溶剂等强腐蚀性介质，彻底解决了金属阀门在腐蚀环境下易泄漏、寿命短的问题。

‌2. 密封结构设计‌

• ‌弹性闸板‌：采用带有弹性的楔式闸板设计，能够自动补偿因加工误差或温度变化引起的密封面楔角偏差，确保闸板与阀座紧密贴合，实现零泄漏或微泄漏。
• ‌低摩擦系数‌：密封副采用FEP/FEP组合，摩擦系数小，启闭力矩低，操作轻便，即使在大口径（如DN700）工况下也能保证良好的操作性。
• ‌双向密封‌：介质可从两侧任意方向通过，适用于流向可能改变的管路系统。

‌3. 结构优化与轻量化‌

• ‌扁体/圆体结构‌：对于大口径阀门，通常采用优化的阀体结构（部分厂家采用扁体形设计以缩小体积和重量），相比传统铸钢闸阀，重量可减轻20%-30%，便于安装和维护。
• ‌平底式闸座‌：部分设计采用平底式闸座，有效防止介质中的颗粒杂质沉积在阀底，避免关闭不严，特别适合含有少量颗粒的腐蚀性介质。

‌4. 严格的制造标准‌

• 遵循HG/T 3704-2024《氟塑料衬里阀门通用技术条件》及GB/T 12234等国家标准。
• 采用模压或镶嵌工艺，确保氟塑料衬里与金属基体结合牢固，防止衬层剥落。

二、 大口径规格（DN300/DN450/DN700）的特殊考量

虽然基本技术原理相同，但大口径阀门在实际应用中具有以下特点：

*注：具体结构长度L需依据不同厂家的设计标准（如GB/T 12221）略有差异，以上数据为参考范围。

• ‌驱动方式选择‌：DN300及以上口径由于阀门自重和流体阻力较大，手动操作较为费力。建议配备‌电动执行机构‌或‌气动执行机构‌，以实现远程控制和自动化管理，提高操作安全性和效率。
• ‌支撑要求‌：大口径衬氟阀门重量较大，安装时需设置独立的管道支架，严禁将阀门重量直接压在管道上，以免导致阀体变形或衬里损坏。

三、 主要应用领域

Z41F46-16C系列衬氟闸阀广泛应用于对耐腐蚀性要求极高的行业：

1. ‌化工行业‌：用于硫酸、盐酸、硝酸、氢氟酸等强酸的生产、储存和输送管线；氯碱工业中的盐水、碱液输送。
2. ‌制药行业‌：用于原料药生产中的腐蚀性溶剂、中间体输送，满足洁净度和耐腐蚀双重要求。
3. ‌环保与水处理‌：用于污水处理厂的酸碱中和池进出水、废气洗涤塔喷淋系统、海水淡化工程中的高盐度介质输送。
4. ‌电力行业‌：火电厂烟气脱硫（FGD）系统中的浆液输送、脱硝系统中的氨水或尿素溶液输送。
5. ‌冶金与电镀‌：用于金属表面处理过程中的酸洗槽、电镀槽的介质控制。

四、 使用与维护注意事项

1. ‌严禁节流‌：闸阀仅用于全开或全关，‌严禁‌作为调节阀或节流阀使用。半开状态下，高速流动的介质会冲蚀密封面，导致衬氟层损坏和泄漏。
2. ‌温度限制‌：F46衬里的适用温度范围通常为‌-20℃～150℃‌（部分资料标称-50℃～150℃，建议以具体厂家说明书为准）。超过此温度可能导致衬里软化或变形。
3. ‌安装方向‌：建议垂直安装（阀杆向上），若水平安装需确保阀杆处于上方，避免介质积聚在阀盖处腐蚀阀杆螺母。
4. ‌定期维护‌：定期检查填料函密封情况，若发现外漏应及时压紧或更换PTFE填料。对于电动/气动执行机构，需定期润滑和检查行程开关。
