一、 产品概述

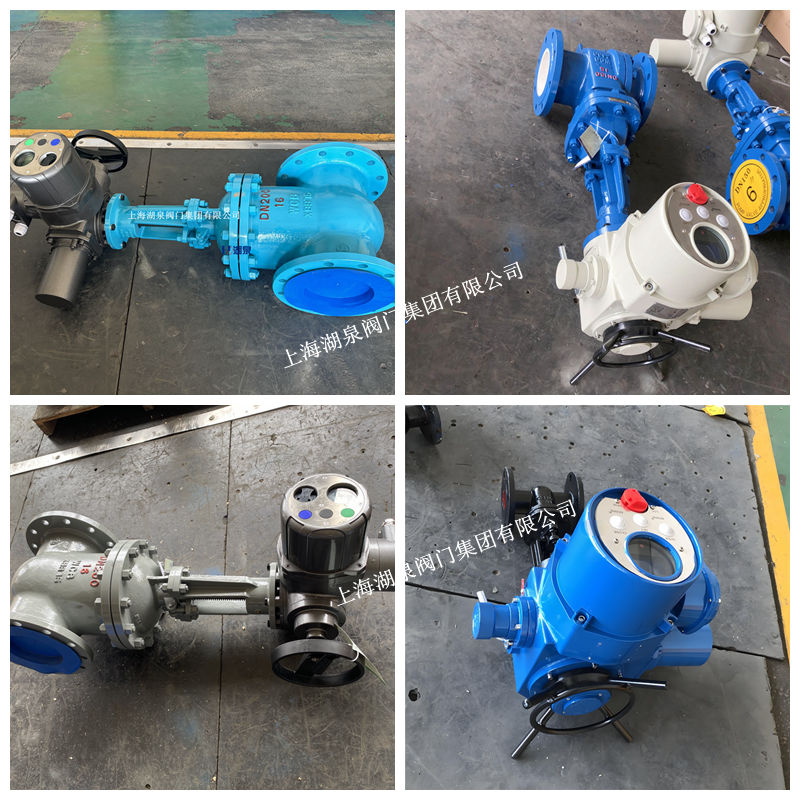

Z941H-16C DN300 智能一体化电动闸阀是一款专为工业自动化控制设计的高性能流体控制设备。该阀门由高性能电动执行机构与铸钢闸阀本体精密组装而成，采用法兰连接方式，公称通径为DN300，公称压力为PN1.6MPa（16公斤）。本产品核心优势在于其“智能调节”功能，支持标准的 ‌4-20mA DC 模拟信号输入输出‌，能够完美对接 PLC（可编程逻辑控制器）、DCS（分布式控制系统）及各类上位机监控系统。它不仅具备传统闸阀全开/全关的截断功能，更可通过智能定位器实现精确的开度调节与流量控制，广泛应用于石油、化工、电力、冶金、水处理等行业的复杂管路系统中。

二、 主要技术参数

三、 核心功能与特点

1. 智能 PLC 控制与 4-20mA 反馈

• ‌精准调节‌：内置高精度智能控制模块，接收 4-20mA 模拟信号指令，驱动电机带动闸板进行线性或比例调节，实现对管道流量的精确控制。
• ‌实时反馈‌：阀门开度位置通过 4-20mA 信号实时反馈至 PLC 或中控室，操作人员可在远程监控屏幕上直观掌握阀门当前状态（全开、全关或任意中间位置）。
• ‌无缝集成‌：支持与主流品牌 PLC（如西门子、三菱、欧姆龙等）及 SCADA 系统无缝对接，简化布线，提高系统稳定性。

2. 卓越的密封性能与耐久性

• ‌硬密封结构‌：闸板与阀座密封面采用钴基硬质合金（Stellite）等离子喷焊或堆焊工艺，硬度高、耐磨损、耐腐蚀、抗擦伤，确保在频繁启闭或高温高压工况下仍保持优异的气密性和液密性。
• ‌楔式弹性闸板‌：采用楔式单闸板或双闸板结构，利用介质压力自动贴合阀座，双向密封效果显著，有效防止介质泄漏。
• ‌防腐蚀处理‌：阀杆经过调质及表面氮化处理，具有极强的抗腐蚀和抗擦伤能力；填料采用柔性石墨或 PTFE，耐高温且自润滑性好，杜绝外漏。

3. 高可靠性电动执行机构

• ‌智能保护‌：具备过力矩保护、过热保护、缺相保护等功能。当遇到异常阻力时，自动切断电源并报警，保护电机和机械传动部件。
• ‌手/电动切换‌：配备手动-电动切换手柄，在断电或调试期间可轻松切换至手动模式进行操作，确保生产连续性。
• ‌限位精确‌：采用高精度电位器或编码器进行行程限位，重复定位精度高，避免开关不到位或过度挤压损坏密封面。

4. 流体阻力小，适用范围广

• ‌直通流道‌：闸阀内部流道呈直线型，介质流动方向不改变，流体阻力极小，几乎无压力损失，特别适合大流量输送场合。
• ‌双向承压‌：不受介质流向限制，安装方向灵活，便于管道布局。

四、 应用领域

• ‌石油化工‌：原油输送、成品油管道、化工原料加注与截断。
• ‌电力行业‌：火力发电厂的水汽系统、冷却水系统、燃油系统。
• ‌水处理‌：城市供水管网、污水处理厂、海水淡化工程。
• ‌冶金矿山‌：高炉煤气、压缩空气、矿浆输送管道。
• ‌制药食品‌：对卫生要求较高的流体控制（需选用不锈钢材质版本）。

五、 选型与安装注意事项

• ‌信号匹配‌：确认控制系统输出的 4-20mA 信号类型（有源/无源）与阀门执行器要求一致。
• ‌初始调试‌：首次通电前，务必将阀门手动置于中间位置（约 50% 开度），以防电机相序接反导致阀门损坏。
• ‌校准设置‌：通电后需进行零点（4mA）和满量程（20mA）校准，确保反馈信号与实际开度一致。
• ‌环境要求‌：避免安装在潮湿、强振动或有腐蚀性气体的环境中，若环境恶劣，请选择防爆型或高等级防护外壳。
• ‌定期维护‌：定期检查电气接线端子是否松动，润滑传动部位，清理阀杆灰尘，以延长使用寿命。
