1. 产品概述

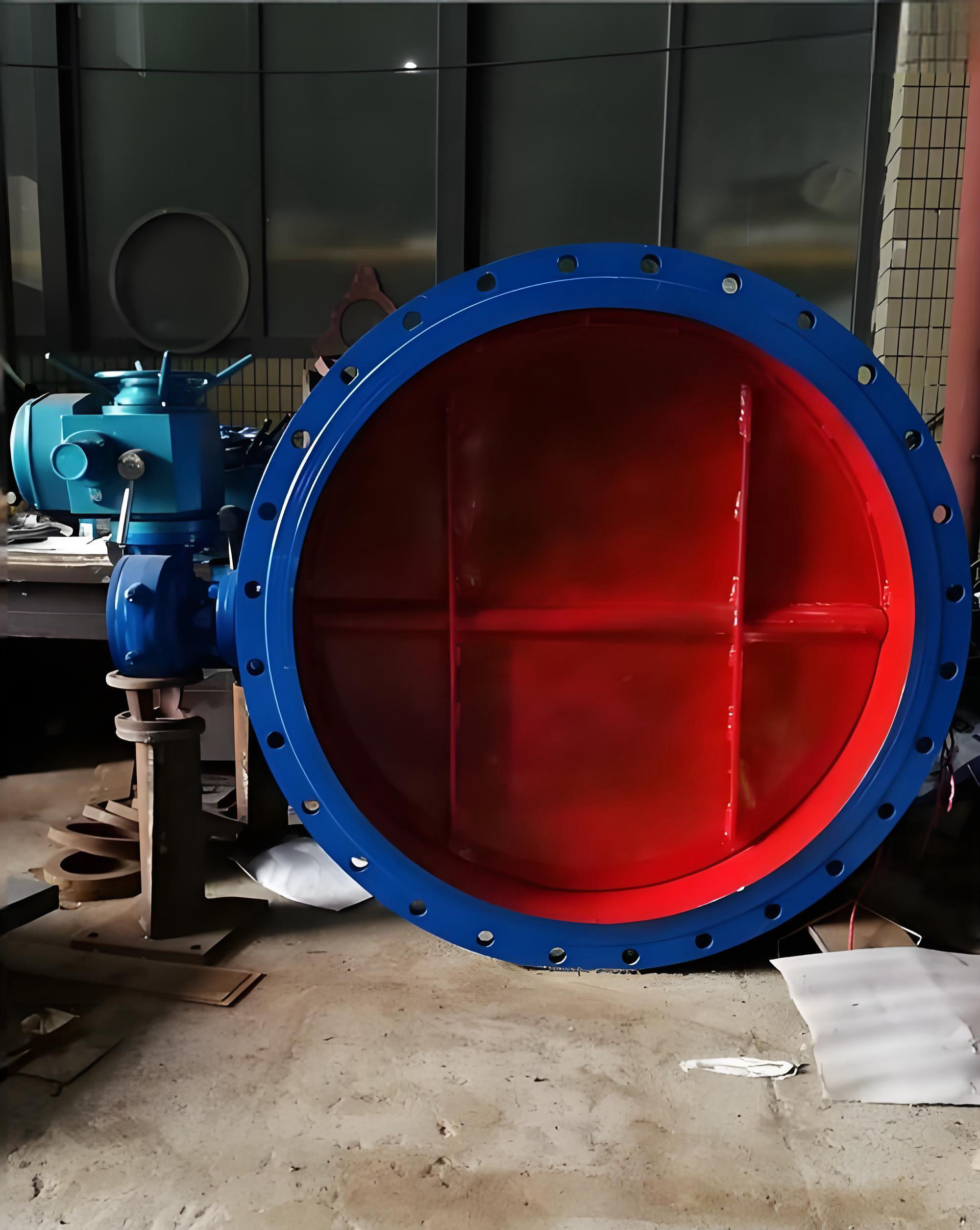

永利yl23411集团官网入口MD941S-1 电动耐磨蝶阀是专为含尘煤气、烟道气及其他高浓度含尘气体工况设计的高性能调节与切断装置。该系列产品针对冶金、化工、电力及环保行业的高温烟气净化系统进行了优化，采用优质耐磨材料焊接而成，具有结构紧凑、重量轻、启闭迅速、密封可靠等特点。其独特的无连杆、无螺栓内部结构设计，有效避免了介质冲刷对连接件的磨损，特别适用于低压差、大口径、大流量且操作频繁的管路系统，是高温烟气除尘与净化工程的理想控制设备。

2. 主要技术参数

• ‌公称通径‌：DN100 - DN3000 mm
• ‌公称压力‌：PN0.05 MPa / PN0.25 MPa / PN0.6 MPa
• ‌适用温度‌：-30℃ ~ 500℃（具体取决于阀体及密封材料选型）
• ‌适用介质‌：煤气、含尘气体、烟道气、高温烟气等
• ‌泄漏率‌：≤ 0.5% ~ 1.5%
• ‌驱动方式‌：电动（三相380V, 50Hz），可选配开关型或调节型（4-20mA信号输入）
• ‌启闭时间‌：根据口径大小及执行机构型号，通常在 ≤25s 至 ≤60s 之间

3. 核心结构与材质特点

3.1 结构设计

• ‌耐磨耐冲蚀‌：阀体与蝶板采用流线型设计，减少气流阻力与局部涡流，降低粉尘堆积与冲蚀风险。
• ‌无内部连杆‌：阀体内无连杆、螺栓等易损件，工作可靠性高，使用寿命长，且不受介质流向影响。
• ‌轻量化设计‌：结构短、重量轻，便于安装与维护，特别适合大口径管道的空间布局。

3.2 主要零件材质

为适应高温及腐蚀性环境，关键部件提供多种材质选择：

• ‌阀体/蝶板‌：铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊耐磨耐热合金。
• ‌密封圈‌：采用与阀体相同材质的金属硬密封，或柔性石墨、氟塑料等复合材料，确保高温下的密封性能。
• ‌阀杆‌：碳钢、2Cr13、不锈钢或铬镍钼钛钢，经过强化处理以抵抗扭转应力。

4. 应用领域

MD941S-1 电动耐磨蝶阀广泛应用于以下行业的高温烟气净化及通风除尘系统：

• ‌冶金行业‌：高炉煤气、转炉煤气净化管道，烧结机烟道。
• ‌电力行业‌：电厂锅炉烟风道、脱硫脱硝系统。
• ‌建材与化工‌：水泥窑尾烟气、化工废气处理装置。
• ‌环保工程‌：大型工业除尘设施、通风换气系统。

5. 选型与安装建议

• ‌执行机构选配‌：根据阀门口径（DN100-DN3000）匹配相应扭矩的电动执行器（如Q系列或Z系列减速电机），确保启闭力矩充足。
• ‌安装方向‌：建议在管道中水平安装，以保证阀轴受力均匀；若垂直安装，需考虑介质重力对蝶板的影响。
• ‌维护便利性‌：由于采用上装式或整体焊接结构，日常维护主要集中在外部执行机构及填料函，无需拆卸阀体即可进行部分检修，大幅降低停机维护成本。
