一、产品概述与型号解析

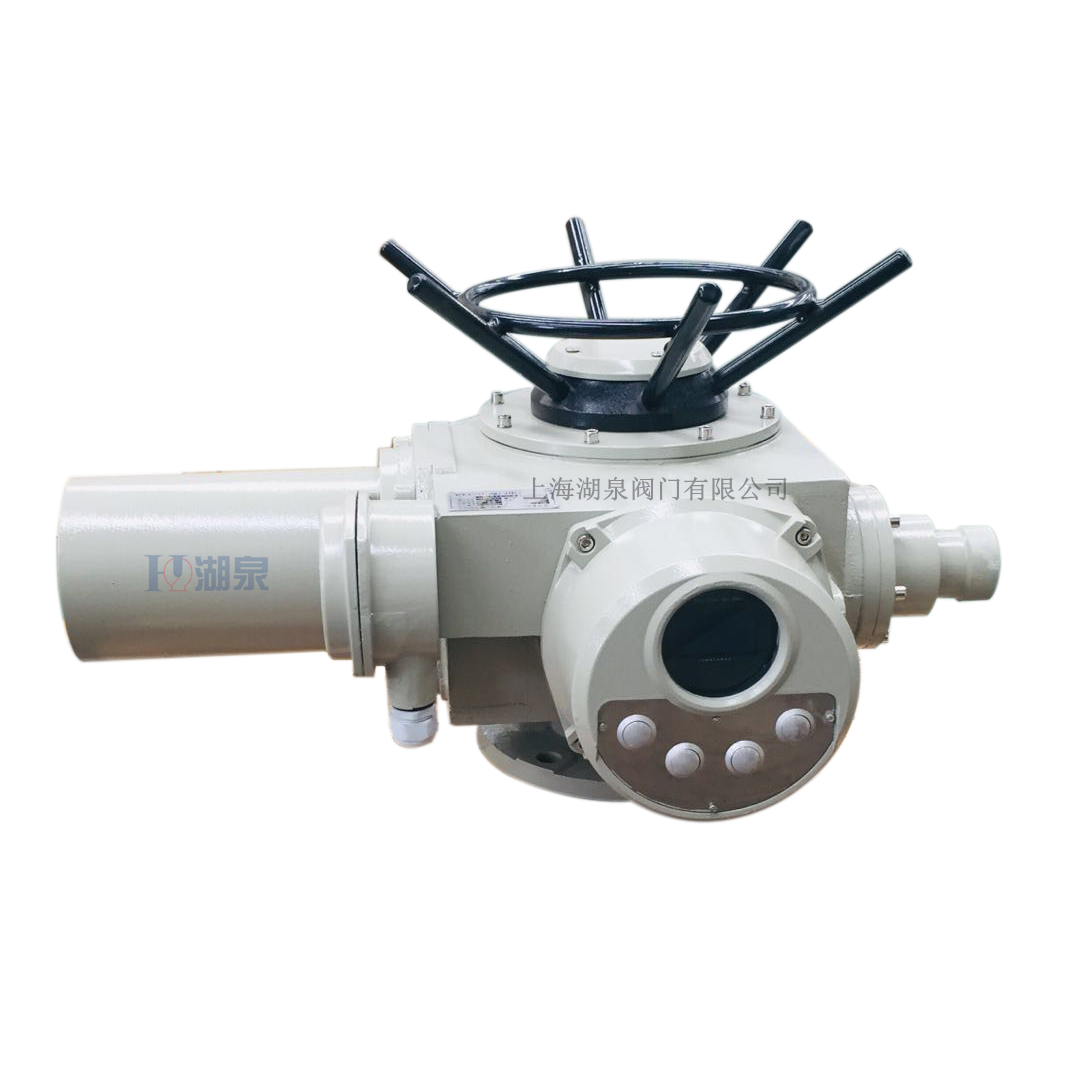

Z60-24多回转电动执行器，简称Z型电装，是阀门实现开启、关闭控制的驱动设备。‌ 其型号标识遵循行业惯例：“Z”代表多回转电动装置；“60”表示额定输出转矩为600 N·m（约60 kgf·m）；“24”指标准输出转速为24转/分钟。‌该型号通常以三相380V交流电（50Hz）作为常规电源。‌ 产品广泛应用于电力、冶金、石油、化工、造纸、污水处理等行业。‌

二、主要技术参数与性能

• ‌核心机械参数‌

  • ‌额定输出转矩‌: 600 N·m。‌
  • ‌输出转速‌: 标准为24 r/min，也可根据需求提供其他转速选项。‌
  • ‌最大阀杆直径‌: 可适配最大直径为40mm的阀杆。‌
  • ‌最大转圈数‌: 典型值为60圈。‌
  • ‌电机功率‌: 对应24 r/min转速的标准配置为1.5 KW。‌

• ‌电气与控制特性‌

  • ‌电源‌: 常规为三相380V AC（50Hz），特殊订货可支持其他电压与频率。‌
  • ‌控制功能‌: 具备远程与就地控制功能，带有开关状态指示灯。‌ 常规远方控制信号可采用4~20mA模拟量信号。‌
  • ‌保护功能‌: 集成相位自动调校（相序自动纠正）、缺相保护、禁动延时保护、电子互锁及瞬间过力矩保护等，增强了运行可靠性。‌

• ‌结构与工作环境‌

  • ‌结构组成‌: 由电动机、减速机构、力矩控制机构、行程控制机构、开度指示机构、手-电动切换机构、手轮及电气部分构成。‌
  • ‌防护类型‌: 基础型号为户外型（W），适用于无易燃易爆介质的场所；另有隔爆型（B）可选，适用于爆炸性气体环境。‌
  • ‌工作环境温度‌: -20℃ 至 +60℃（特殊订货可扩展范围）。‌
  • ‌防护等级‌: 通常为IP55，特殊订货可达更高等级。‌

三、产品核心特点

• ‌高精度与智能化‌: 采用大规模数字集成芯片，功能强大，精度等级高。‌ 采用高精度压力传感器测量输出轴力矩，误差率≤5%，并可动态监视与显示过力矩、堵转状态。‌位移传感器采用霍尔传感器，阀门定位精度可达1级。‌
• ‌操作便捷‌: 执行机构的功能、参数设置、调试及现场操作可通过手持式红外遥控器进行，无需打开箱盖。‌ 配备就地数字显示器（LCD），支持全中文及字符菜单式操作，直观易用。‌
• ‌机电一体化设计‌: 结构紧凑，体积小，重量轻。‌ 具备手电动自由切换功能，操作简单。‌
• ‌接口灵活‌: 接线端子排提供24-48个不等接点可选，配备监视远程位置指示的位置继电器，并可兼容通讯系统。‌

四、典型应用与选型注意事项

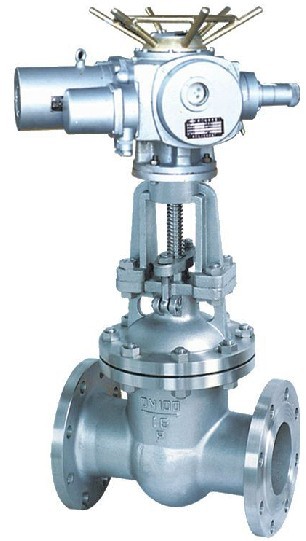

该执行器适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等阀门，可用于明杆阀或暗杆阀。‌ 在选型时，需根据实际应用的阀杆直径、所需转矩、转速以及环境条件（如是否需要防爆）来确定具体型号与配置。对于有调节控制需求的场合，需注意“普通开关型”与“整体调节型”的区别。
