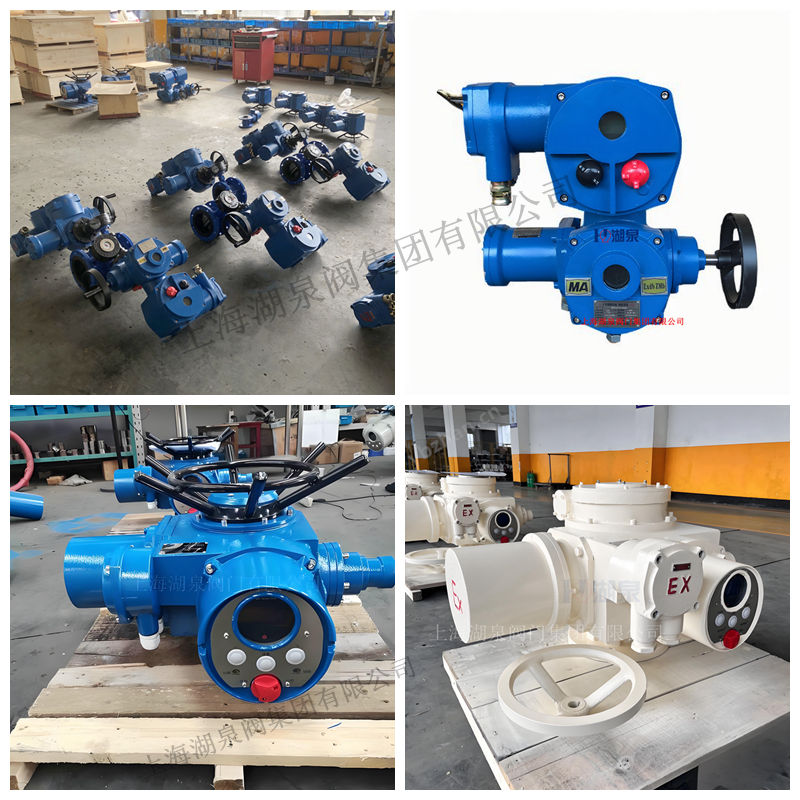

永利yl23411集团官网入口ZBK60-24/660 是一款专为煤矿井下易燃易爆环境设计的国产矿用隔爆型一体式阀门电动装置。该设备具备“MA”煤安标志，符合中国国家安全标准，主要用于驱动闸阀、截止阀、隔膜阀等直线运动阀门，或通过增加二级减速机构适配蝶阀、风门等角行程阀门。其核心优势在于将驱动电机、减速机构、控制模块及防爆外壳集成于一体，实现了阀门的远程集中控制、就地控制及自动化调节。

一、 产品概述

ZBK系列电动装置是在传统ZB系列基础上升级的一体化智能型产品。“ZBK”型号中，“Z”代表阀门电动装置，“B”代表隔爆型，“K”代表矿用（或一体化控制），“60”表示输出转矩为600N·m（约60kgf·m），“24”表示输出转速为24r/min，“660”表示额定工作电压为AC 660V。该装置采用微电子技术，内置控制单元，无需外接复杂的控制箱即可实现基本操作，同时支持与KXBC系列专用控制箱或DCS系统对接，广泛应用于煤矿井上、井下的排水系统、压风系统及瓦斯抽放系统的管路控制中。

二、 主要技术特点

• ‌高等级防爆安全‌

  • ‌防爆型式‌：矿用隔爆型，防爆标志通常为 Ex d I Mb（适用于煤矿井下甲烷环境）。
  • ‌隔爆结构‌：采用高强度铸铝或铸铁隔爆外壳，将可能产生火花、电弧的电气部件与外部爆炸性气体完全隔离。隔爆接合面参数严格符合 GB3836.2 标准，确保在危险环境中安全运行。
  • ‌防护等级‌：通常达到 IP65 或 IP67，具备优异的防尘、防水性能，适应井下潮湿、多尘环境。

• ‌一体化智能控制‌

  • ‌集成设计‌：内部集成力矩控制、行程控制、开度指示及手电动切换机构。
  • ‌多重保护‌：具备过力矩保护、过载保护、缺相保护、短路保护及漏电保护功能。当阀门卡阻或电机过热时，自动切断电源并报警，防止设备损坏。
  • ‌信号反馈‌：提供4-20mA或开关量信号，实时反馈阀门开度位置，便于中央控制室监控。

• ‌适应性强‌

  • ‌电压适配‌：专为煤矿电网设计，支持 AC 660V 三相电源（也可定制 AC 380V），频率 50Hz。
  • ‌环境耐受‌：工作环境温度 -20℃～+60℃，相对湿度 ≤95%（+25℃时），大气压力 80kPa～106kPa，无强烈震动和腐蚀性气体。

三、 主要技术参数

四、 结构与工作原理

装置主要由隔爆型电动机、行星齿轮减速机构、力矩控制机构、行程控制机构、开度指示机构、手-电动切换机构及电气控制模块组成。

• ‌动力传输‌：电动机启动后，通过多级齿轮减速，将高转速低扭矩转换为低转速高扭矩，驱动阀门阀杆旋转。
• ‌力矩控制‌：当阀门关闭到位或遇到异常阻力时，力矩控制机构动作，切断电机电源，防止过载损坏阀门或电机。
• ‌行程控制‌：通过计数齿轮记录转圈数，精确控制阀门的开启和关闭位置。

五、 安装与维护注意事项

• ‌安装要求‌：

  • 安装前应核对铭牌防爆标志与环境是否相符。
  • 推荐电机水平安装，电气箱盖向上或垂直，便于维护和散热。
  • 与阀门连接时，牙嵌轴向间隙应保持 1~2mm，连接螺钉强度不低于 8.8 级。
  • 必须可靠接地，接线盒内密封圈需完好，电缆引入装置需压紧以确保防爆性能。

• ‌调试与维护‌：

  • 出厂时力矩和行程已初步整定，现场可根据实际阀门阻力微调。
  • 定期检查隔爆面是否锈蚀，如有损伤需及时修复并涂防锈油。
  • 定期润滑减速机构，检查电气绝缘性能。
  • 严禁在带电状态下打开隔爆外壳。

六、 应用领域

ZBK60-24/660 广泛应用于中国各大矿业集团的煤矿井下非采掘工作面，包括：

• 矿井排水系统的主排水管阀门控制。
• 压风自救系统的管路截断与控制。
• 瓦斯抽放管道的流量调节与安全截断。
• 消防洒水系统的自动控制。
