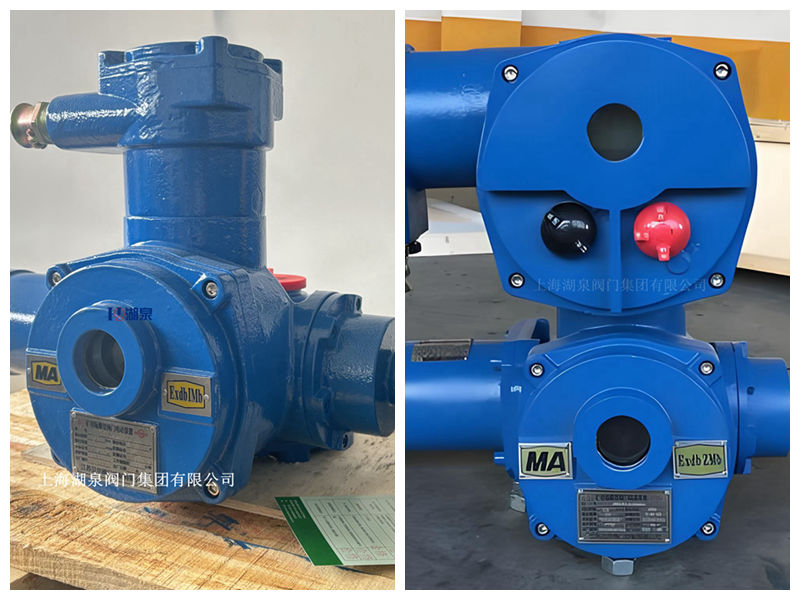

上海永利yl23411集团官网入口阀门 集团有限公司ZBK30-24(660/380) 是一款专为煤矿及易燃易爆环境设计的智能一体化阀门电动执行机构，通常配套于公称通径为 DN500 的闸阀、截止阀等管道控制设备上。该装置集驱动、控制、保护于一体，具备高度的自动化集成能力与本质安全特性，是矿山井下及地面工业管道系统中实现远程集中控制（集控）和自动控制的关键驱动设备。

一、 产品概述与设计理念

该型号属于 ZB/ZBK 系列矿用隔爆型多回转阀门电动装置。“ZBK”中的“K”通常代表“矿用”或“智能控制”，表明其不仅符合防爆要求，还内置了先进的控制模块，无需外接独立控制箱即可实现就地操作、远程控制及总线通讯功能。

• ‌适用对象‌：主要驱动做直线运动的阀门（如闸阀、截止阀、配水阀），若配合二级减速蜗轮箱，也可用于驱动做90度回转运动的阀门（如蝶阀、球阀、风门）。
• ‌核心优势‌：体积小、重量轻、安装便捷；采用一体化设计，减少了外部接线复杂度；具备完善的过载、缺相、限位保护功能。

二、 主要技术参数

根据行业标准及同类 ZB30/ZBK30 系列产品的典型配置，针对 DN500 口径阀门的配套参数如下：

三、 核心功能特点

• ‌双重防爆安全设计‌

  • 采用高强度隔爆外壳，将内部可能产生火花、电弧的电气元件与外部爆炸性气体混合物完全隔离。
  • 符合 GB3836.1-2010《爆炸性环境 第1部分：设备通用要求》及 GB3836.2-2010《爆炸性环境 第2部分：由隔爆外壳“d”保护的设备》标准。
  • 取得国家防爆电气产品质量监督检验测试中心颁发的防爆合格证，确保在煤矿井下瓦斯、煤尘环境中安全运行。

• ‌智能一体化控制‌

  • ‌集成化模块‌：内置伺服放大器、逻辑控制板及电源模块，无需额外配置控制箱，简化现场安装与维护。
  • ‌多种控制模式‌：支持现场按钮操作、远程开关量控制（开/关/停）、模拟量调节（4-20mA）以及 MODBUS 等总线通讯协议，便于接入 DCS（分布式控制系统）或 PLC 系统。
  • ‌精准定位‌：配备高精度电位器或绝对值编码器，实时反馈阀门开度，精度可达 1% 以内。

• ‌完善的保护机制‌

  • ‌力矩保护‌：当阀门卡阻或过载时，自动切断电源并报警，防止损坏阀门或电机。
  • ‌行程限位‌：设有机械限位和电气限位双重保护，确保阀门全开或全关位置准确，防止过冲。
  • ‌电气保护‌：具备缺相、过热、过流、短路等保护功能，提高设备使用寿命。

• ‌人性化操作与维护‌

  • ‌手电动切换‌：配备手动离合机构，在断电或故障情况下，可通过手轮进行紧急操作，保障生产安全。
  • ‌直观显示‌：面板设有开度指示盘、状态指示灯（红灯表示开/故障，绿灯表示关/正常），方便巡检人员快速判断设备状态。
  • ‌调试便捷‌：通过内部按键或红外遥控器即可设定行程、力矩及控制参数，无需打开盖体，保持防爆完整性。

四、 应用领域

• ‌煤矿行业‌：井下排水系统、压风系统、注浆系统、瓦斯抽放系统的管道阀门控制。
• ‌石油化工‌：炼油厂、化工厂中易燃、易爆介质管道的流量调节与截断。
• ‌电力冶金‌：电厂水处理、冶金行业除尘系统及冷却水系统的阀门自动化控制。
• ‌其他行业‌：造纸、水处理、钢铁等存在爆炸性气体或粉尘的危险场所。

五、 安装与使用注意事项

• ‌接线规范‌：必须严格按照防爆要求引入电缆，使用合格的防爆格兰头密封，确保电缆入口处的防爆性能。接地线必须可靠连接。
• ‌电压确认‌：使用前务必确认供电电压为 380V 或 660V，并与电机铭牌及内部接线端子排的设置一致，严禁错接导致电机烧毁。
• ‌调试步骤‌：
  • 先手动将阀门置于中间位置。
  • 点动测试电机转向，确保“开”、“关”方向与阀门实际动作一致。
  • 设定全开和全关位置的行程限位。
  • 设定力矩保护值，建议略高于阀门最大操作力矩。
• ‌定期维护‌：定期检查齿轮箱润滑油位，清理表面煤尘杂物，检查防爆面是否完好无损，紧固接线端子。
