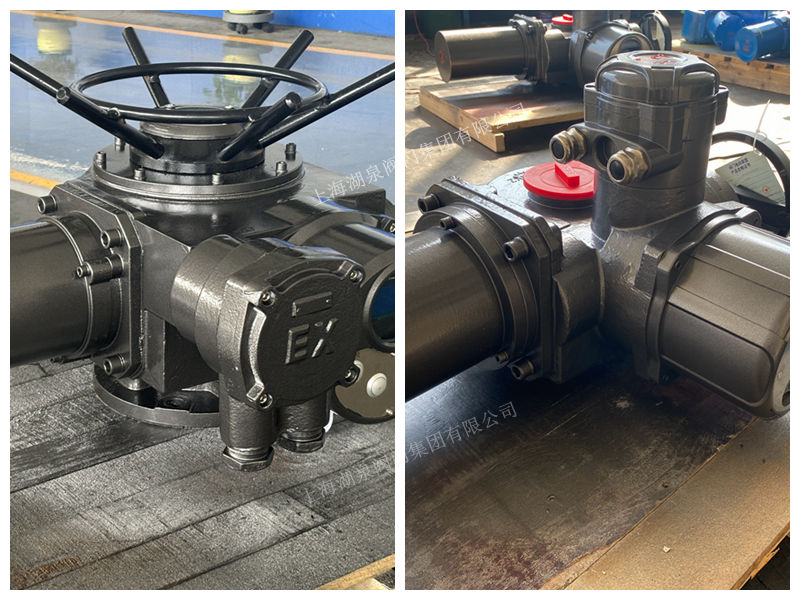

永利yl23411集团官网入口ZB90-24/200(380) 是一款专为煤矿及存在爆炸性气体环境的工业场所设计的多回转阀门电动执行机构。该设备主要用于驱动闸阀、截止阀、隔膜阀等做直线运动的阀门，也可通过增加二级减速机构用于蝶阀、风门等回转运动阀门的启闭与调节。其核心优势在于具备高等级的防爆性能、可靠的转矩输出以及灵活的远程控制能力，是实现阀门自动化控制的关键驱动装置。

一、 型号含义解析

根据行业标准及厂家命名规则，‌ZB90-24/200(380)‌ 的具体含义如下：

• ‌ZB‌：代表“隔爆型”（Zhi Bao）多回转阀门电动装置。
• ‌90‌：代表额定输出转矩为 ‌90 kgf·m‌（约等于 ‌900 N·m‌）。
• ‌24‌：代表输出轴转速为 ‌24 r/min‌（转/分）。
• ‌200‌：代表输出轴最大转圈数为 ‌200 转‌（适用于行程较长的阀门）。
• ‌(380)‌：代表额定工作电压为三相交流 ‌380V‌，频率 50Hz。

二、 主要技术参数

三、 产品结构与设计特点

• ‌隔爆外壳设计‌
  装置采用高强度隔爆外壳，将可能产生火花、电弧的电气部件与外部爆炸性气体混合物完全隔离。隔爆接合面参数严格符合 GB3836.2 标准，确保在危险环境中安全运行。

• ‌机电一体化结构‌

  • ‌体积小、重量轻‌：优化内部齿轮传动结构，便于在狭窄空间安装。
  • ‌手动/电动切换‌：配备半自动手轮切换机构。当需要手动操作时，按下切换手柄即可脱离电动状态；通电运行时，自动复位至电动状态，操作简便且安全。

• ‌高精度控制与保护‌

  • ‌行程控制‌：采用机械式计数器或电子编码器，精确控制阀门的开度（0-200转范围内任意设定）。
  • ‌转矩保护‌：内置转矩限制机构，当阀门关闭过紧或遇到障碍物导致过载时，自动切断电机电源，保护阀门和电机不被损坏。
  • ‌相序自动纠错‌：部分智能型型号具备相序识别功能，防止因接线错误导致电机反转或故障。

• ‌状态指示与反馈‌

  • ‌现场指示‌：配有清晰的开度指示盘，直观显示阀门当前开启百分比或转圈数。
  • ‌信号反馈‌：可输出开到位、关到位、正在运行、故障报警等无源触点信号，便于接入 DCS 或 PLC 系统进行远程监控。

四、 适用环境与标准

• ‌执行标准‌：
  • JB/T8528-1997《普通型阀门电动装置技术条件》
  • JB/T8529-1997《隔爆型阀门电动装置技术条件》
  • GB3836.1 & GB3836.2《爆炸性气体环境用电气设备》
• ‌适用介质‌：适用于无强烈震动、无破坏金属和绝缘材料腐蚀性气体的环境。
• ‌应用领域‌：广泛应用于煤矿井下排水系统、洗煤厂、电力、冶金、石油、化工、造纸及污水处理等行业。

五、 安装与调试注意事项

• ‌安装方向‌：推荐电机水平安装，电气箱盖向上或垂直，以便于润滑和维护。
• ‌连接间隙‌：与阀门连接时，牙嵌轴向间隙应保持在 1~2mm，避免卡死。
• ‌接地要求‌：接线盒内的接地端子必须可靠接地，确保防爆安全。
• ‌电缆引入‌：使用符合防爆要求的密封圈（邵氏硬度45-55度），压紧螺母需拧紧，防止气体进入壳体。
• ‌调试顺序‌：先调整关向转矩和行程，再调整开向转矩和行程，最后校准开度指示器。建议在阀门全关状态下进行初始设定。
