产品名称：电动衬胶蝶阀阀体\D941X-10 DN500\阀板球墨铸铁[ 2026-10-14 ]
- 订购热线：021-64162222
- 订购传真：021-62677999
- 质量稳定：实行全过程质量监控，细致入微全方位检测！
- 价格合理：高效内部成本控制，减少了开支，让利于客户
- 交货快捷：先进生产流水线，充足的备货，缩短了交货期！
- 产品介绍
- 规格尺寸
- 结构图片

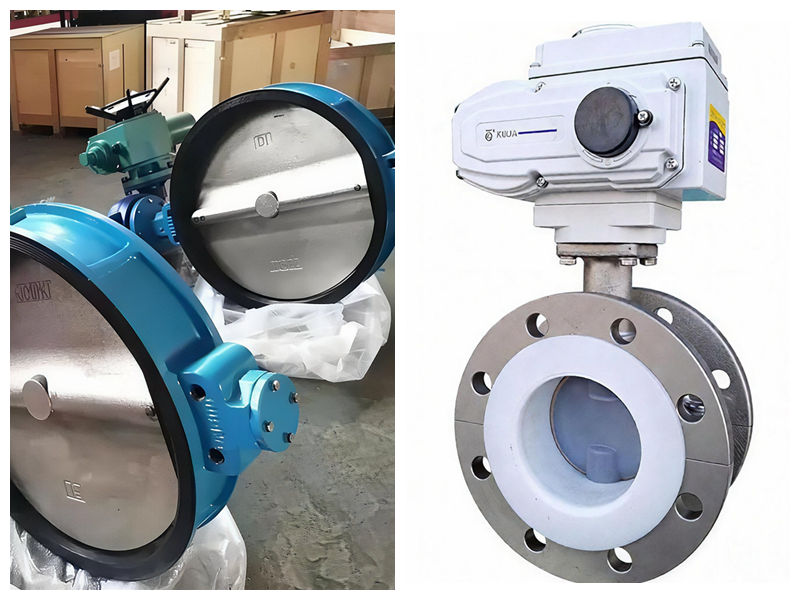

D941X-10 DN500 电动衬胶蝶阀，阀体为球墨铸铁、阀板球墨铸铁，属于电动法兰软密封蝶阀，适用于水、污水等介质的流量调节与截流。是一种集防腐、密封与自动化控制于一体的工业管道阀门。它在传统衬胶蝶阀的基础上，配备高性能电动执行器，通过电能驱动蝶板旋转（0°~90°），实现对管路中介质的切断、接通及流量调节。该阀门利用橡胶衬里将金属阀体、蝶板与介质完全隔离，专门适用于弱酸、弱碱、污水、海水等具有轻微腐蚀性的工况，阀体内壁及蝶板表面均覆盖一层橡胶材料（如天然橡胶NR、丁腈橡胶NBR、三元乙丙橡胶EPDM等）。这种“无销”或“全包”设计确保金属基材不直接接触介质，有效防止锈蚀，延长使用寿命。
这款阀门的核心配置与适用场景如下：
- 型号解析：D941X-10 中，“D”代表蝶阀，“9”为电动驱动，“4”表示法兰连接，“1”指中线结构，“X”为软密封（橡胶衬胶），"10"代表公称压力 PN1.0MPa。
- 主要材质：阀体采用球墨铸铁，阀板同样为球墨铸铁，密封圈通常为 EPDM、NBR 等橡胶材料，阀杆为 2Cr13 或不锈钢。
- 关键参数：公称通径 DN500，公称压力 PN1.0MPa，适用温度通常 ≤80℃（EPDM 密封可达 120℃），连接方式为法兰连接。
- 控制方式：可配置开关型或智能调节型电动执行器，支持 AC220V、AC380V、DC24V 等电源，智能型可接收 4-20mA 信号进行比例调节。
- 适用介质：水、污水、空气、蒸汽、煤气、油品等，尤其适合粘稠、含颗粒或纤维的介质。
- 产品特点：双向密封性能好，操作扭矩小，流阻小，可立式或卧式安装，并附带手动操作装置以备断电时使用。
DN500 外形尺寸参考
以下是 DN500 口径常见的安装尺寸参考（不同厂家可能略有差异，具体以实际产品为准）：
参数 数值 结构长度 L 229 mm 法兰外径 D 715 mm 螺栓孔中心圆直径 D1 650 mm 执行器连接高度 H1 根据所配执行机构而定 额定功率 150W 额定电流 1.2A 注：以上尺寸基于 PN1.0/1.6MPa 压力等级，实际尺寸可能因执行器型号不同而变化，订货前建议向厂家技术部门确认。
选型与安装提醒
- 电源相序：接线时必须确认电源相序正确，以免损坏执行器或阀门。
- 通电禁止手动：通电状态下禁止手动操作，以免发生危险。
- 户外防护：户外安装时建议为电动执行机构加装防护罩，防止老化。
- 防爆需求：如用于易燃易爆气体环境，需在订货时明确防爆要求（如 Exd Ⅱ BT4）。
