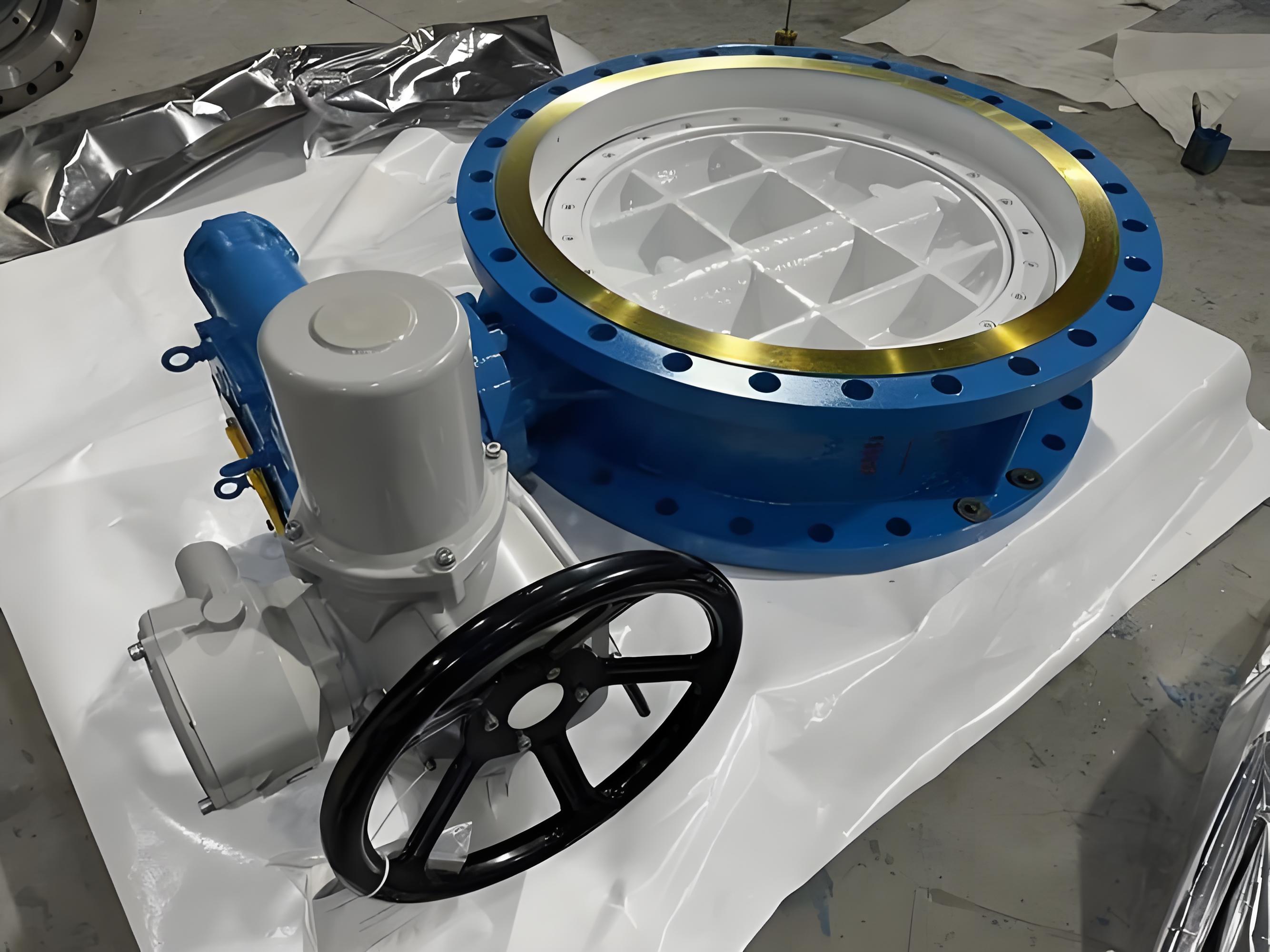

产品名称：脱硫脱硝专用D941J-16 DN80电动衬胶蝶阀[ 2026-10-15 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

产品概述
‌永利yl23411集团官网入口D941J-16 DN80 是一款专为火电厂脱硫、脱硝及工业污水处理等苛刻工况设计的电动法兰式衬胶蝶阀。该阀门采用中线结构，阀体及蝶板表面全衬优质耐腐蚀橡胶，实现了介质与金属部件的完全隔离，具备防腐、耐磨性能。配合高性能电动执行机构，可实现远程自动化控制，适用于公称压力 PN1.6MPa、公称通径 DN80mm 的管道系统中，作为截断、接通或调节介质流量的关键控制元件。
核心优势
- ‌防腐耐磨‌：针对脱硫浆液中含有石膏颗粒、具有磨损性和弱腐蚀性的特点，选用丁腈橡胶（NBR）或三元乙丙橡胶（EPDM）作为衬里材料。橡胶密封面的耐磨性是铜的七倍，有效延长阀门在含颗粒介质中的使用寿命。
- ‌双向零泄漏密封‌：采用中线软密封结构，密封副由不锈钢蝶板与弹性橡胶阀座组成，实现双向密封，确保在复杂工况下无泄漏，符合 GB/T 13927 标准。
- ‌智能电动驱动‌：配备一体化电动执行器，支持 AC220V/380V 电源，可接收 4-20mA 模拟量信号进行精确流量调节，或开关量信号进行启闭控制。具备过力矩保护、限位开关及手自一体功能，保障系统安全运行。
- ‌流阻小、重量轻‌：蝶板采用框架结构设计，过流面积大，流体阻力小。相比同规格闸阀，重量减轻约 30%-50%，安装维护便捷，节省空间。
技术参数
- ‌型号含义‌：D（蝶阀）9（电动驱动）4（法兰连接）1（中线结构）J（衬胶密封）-16（公称压力 1.6MPa）DN80（公称通径 80mm）。
- ‌适用介质‌：脱硫浆液、石灰石浆液、污水、海水、弱酸碱性液体、空气等。
- ‌工作温度‌：
  - 丁腈橡胶（NBR）：-20℃ ～ 100℃（耐油、耐水）
  - 三元乙丙橡胶（EPDM）：-20℃ ～ 120℃（耐老化、耐酸碱、耐高温，脱硫首选）
- ‌主体材质‌：阀体/蝶板可选 WCB 铸钢、QT450-10 球墨铸铁或不锈钢；阀杆采用 2Cr13 或不锈钢。
- ‌连接标准‌：法兰连接符合 GB/T 9113 或 HG/T 20592 标准。
- ‌制造标准‌：设计制造遵循 GB/T 12238-2008，结构长度遵循 GB/T 12221。
应用领域
‌广泛应用于电力行业烟气脱硫（FGD）、脱硝系统，以及化工、造纸、制药、水处理、冶金等行业的给排水及腐蚀性介质管道。特别适用于含有悬浮颗粒、泥浆状介质的工况，是替代传统金属硬密封阀门的理想选择。
选型建议
‌在脱硫脱硝系统中，建议优先选择 EPDM（三元乙丙）衬胶材质，以应对高温及酸碱腐蚀环境；若介质中含有较多油性成分，可选择 NBR（丁腈）材质。电动执行器需根据现场控制要求选择开关型或调节型，并确认防护等级（通常要求 IP67 及以上）以适应户外或潮湿环境。
