蝶阀的三种主要连接形式核心差异在于‌受力传递路径‌与‌拆卸独立性‌：对夹式依赖管道法兰夹紧力，凸耳式通过阀体耳片独立锚定，法兰式则自带法兰面直接对接。‌‌


1. 结构连接差异详解

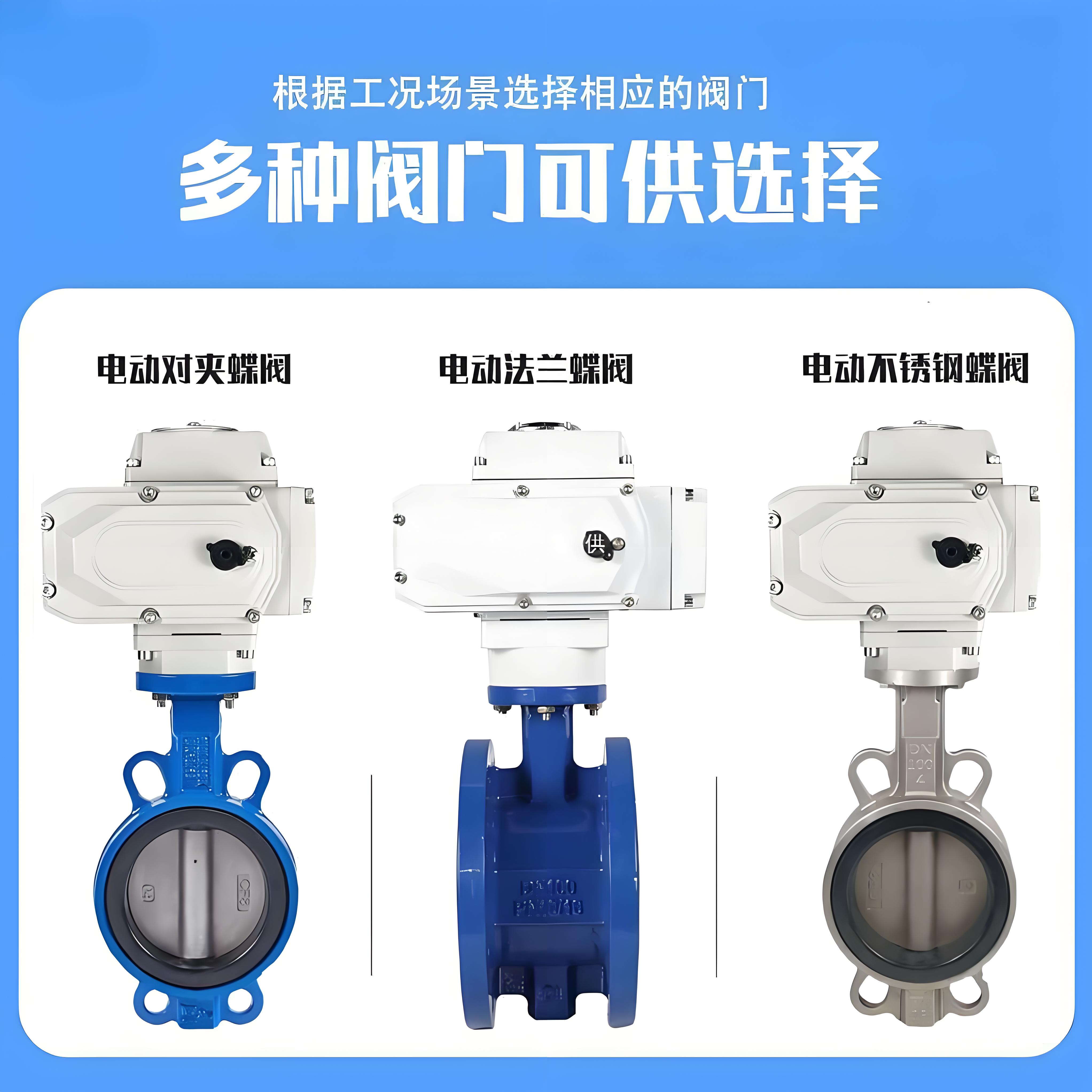

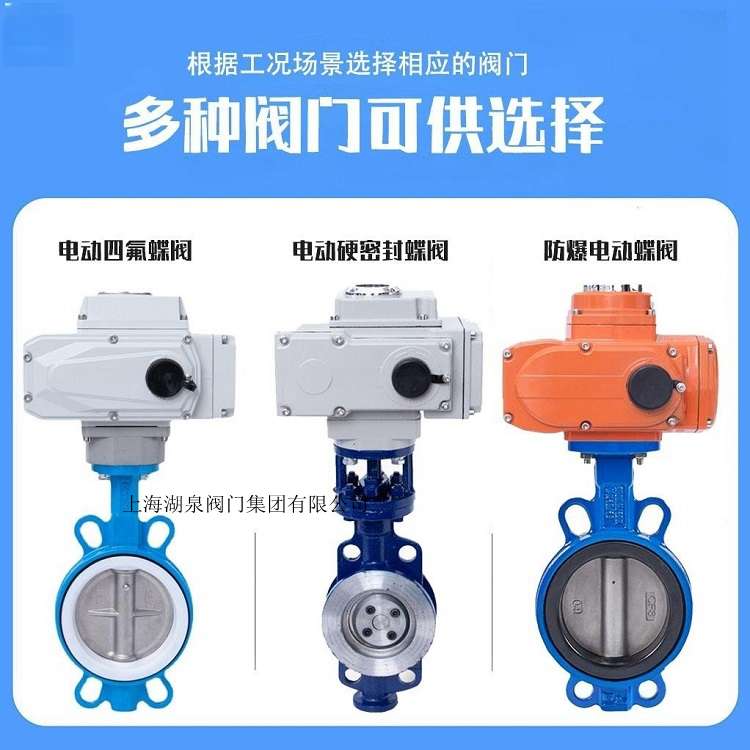

• ‌对夹式 (Wafer Type)‌

  • ‌连接逻辑‌：阀门无独立法兰，依靠长螺栓穿过两侧管道法兰，将阀门“夹”在中间。
  • ‌结构特征‌：阀体最短、重量最轻，无外部凸出部件。
  • ‌密封依赖‌：完全依赖管道法兰的压紧力和垫片密封，若螺栓预紧力不均易泄漏。
  • ‌拆卸限制‌：拆卸阀门必须松开整段管道的连接螺栓，无法单独移除阀门。‌‌

• ‌凸耳式 (Lug Type)‌

  • ‌连接逻辑‌：阀体圆周均匀分布带孔“凸耳”，使用双头螺栓分别将两侧凸耳与管道法兰固定。
  • ‌结构特征‌：阀体两侧有突出耳片，螺栓不贯穿整个阀门宽度。
  • ‌关键优势‌：‌单侧可拆卸‌。松开一侧螺栓即可拆除该侧管道，阀门本体仍固定在另一侧，便于末端维护或作为盲板使用。
  • ‌承压能力‌：凸耳提供额外支撑，抗振动和承压性能优于对夹式。‌‌

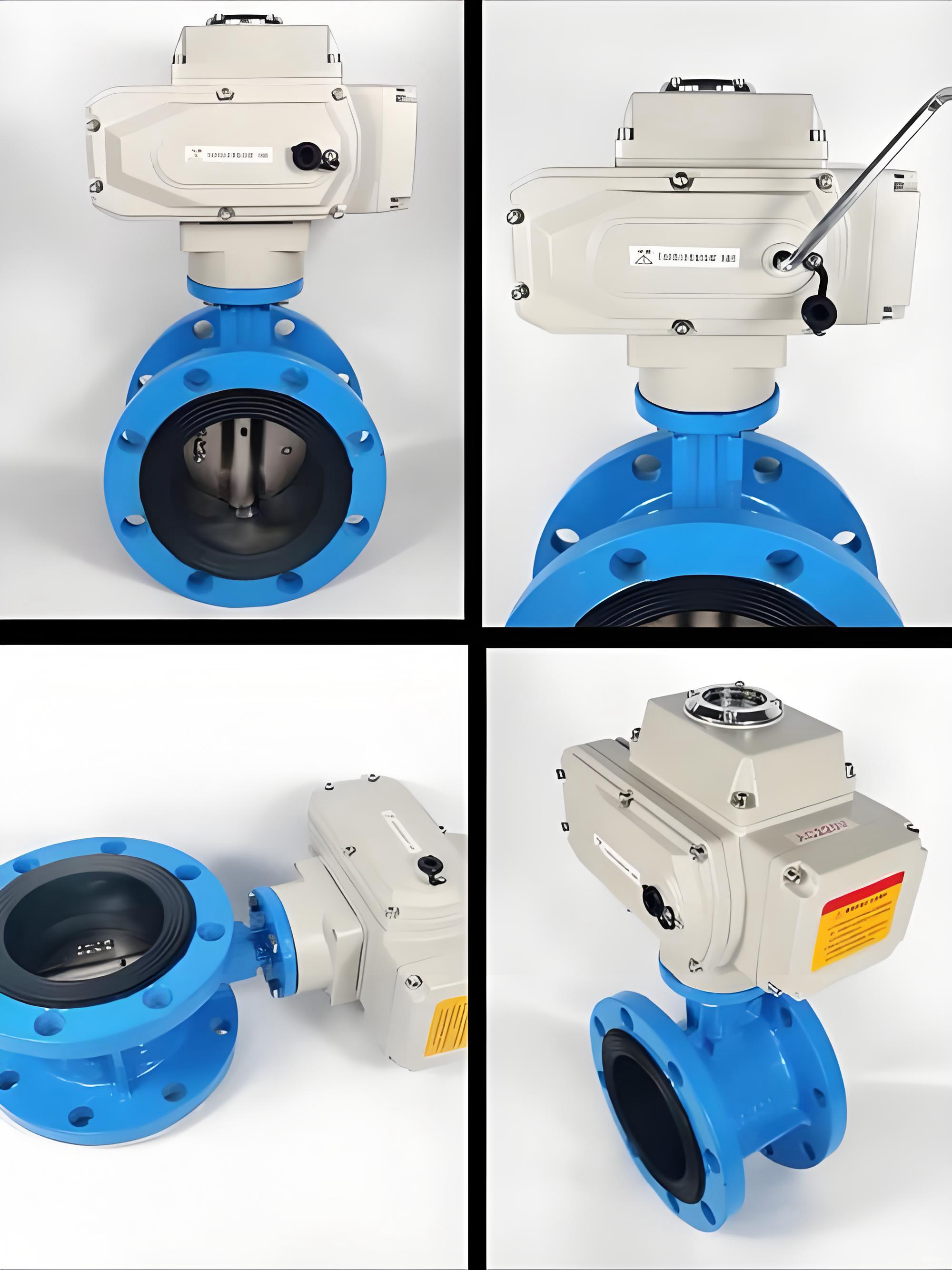

• ‌法兰式 (Flange Type)‌

  • ‌连接逻辑‌：阀体两端自带标准法兰，通过螺栓与管道法兰面对面连接。
  • ‌结构特征‌：整体长度最长，重量最大，结构最稳固。
  • ‌密封独立‌：拥有独立的密封面设计，不依赖管道法兰的夹持力，密封可靠性最高。
  • ‌适用性‌：适用于高压、大口径及严苛工况，安装需预留更多轴向空间。‌‌

2. 应用场景对比选型

3. 选型核心建议

1. ‌首选对夹式‌：当管道空间极度受限、压力等级较低（如 PN10/PN16）且无需频繁单独拆卸阀门时。
2. ‌首选凸耳式‌：当阀门位于泵出口、设备入口等需要‌独立拆卸维护‌，或管道存在振动需增强连接稳定性的场合。
3. ‌首选法兰式‌：当工况涉及‌高压、高温、大口径‌（如 DN400 以上），或对密封可靠性要求极高的关键工艺管线。‌‌

注意：凸耳式常被误认为是对夹式的变种，但其“双螺栓独立固定”结构使其具备独特的单侧隔离功能，这是对夹式无法实现的。‌‌
