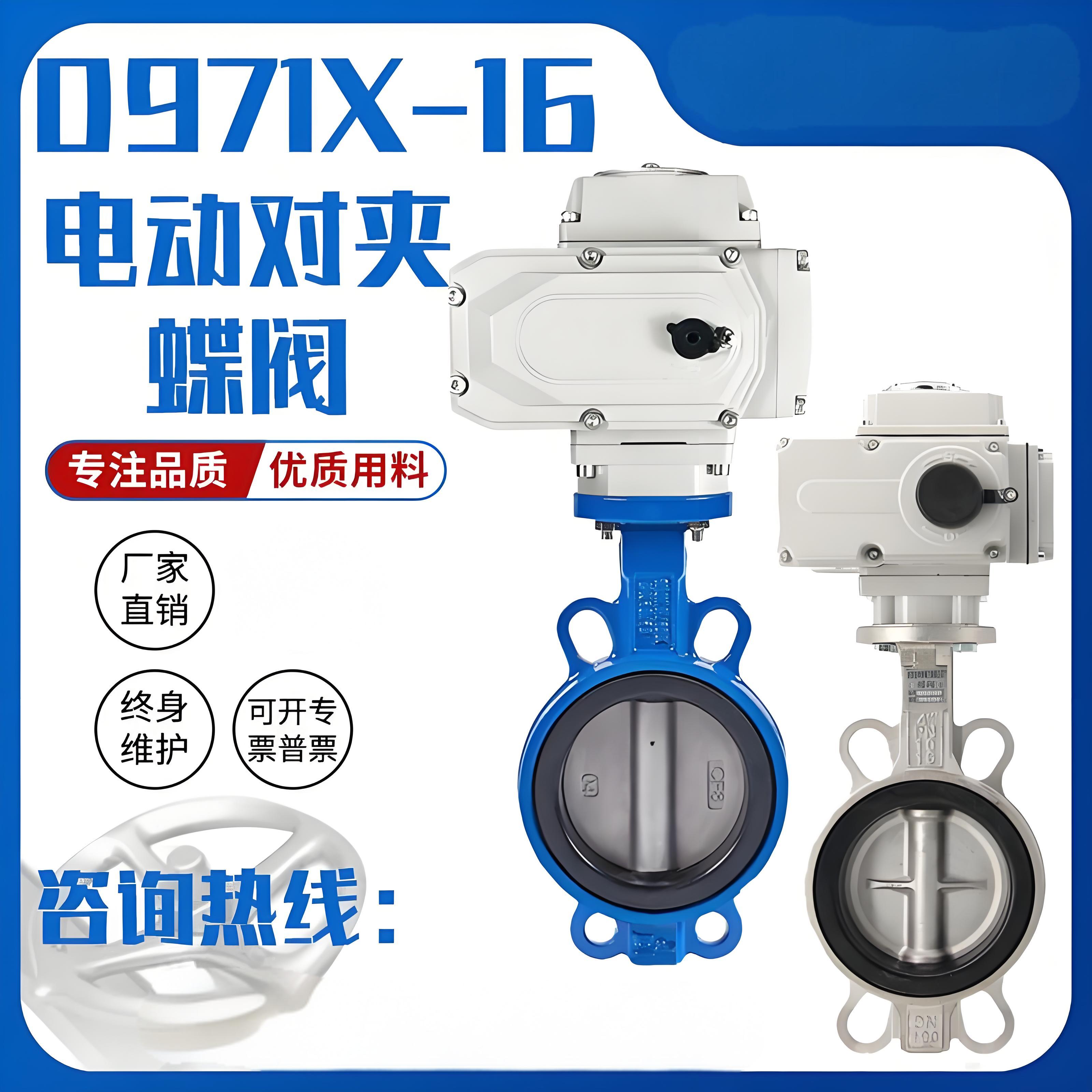

以下是 ‌D971X-16 电动对夹式软密封蝶阀‌（涵盖 DN50/DN65/DN80/DN100）的产品技术规格与选型参考。该型号为工业常用阀门，适用于水、油品及弱腐蚀性介质。

1. 产品概述

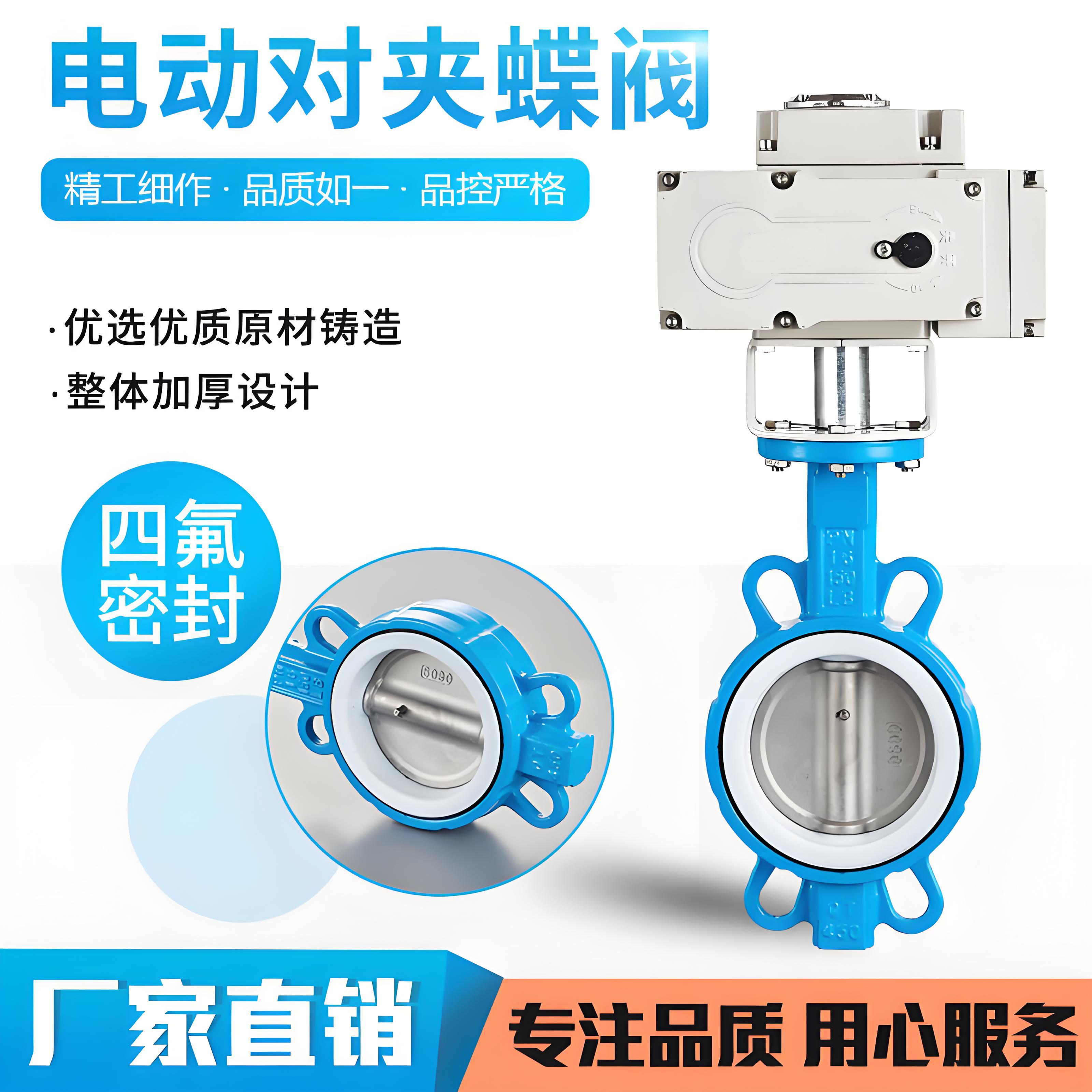

‌D971X-16‌ 由电动执行器与对夹式软密封蝶阀组成。

• ‌D‌：蝶阀
• ‌9‌：电动驱动
• ‌7‌：对夹连接
• ‌1‌：中线结构（通常指单偏心或中线，具体视厂家设计，D971多为中线/双偏心）
• ‌X‌：橡胶软密封
• ‌16‌：公称压力 PN1.6 MPa (16公斤)

主要特点包括结构紧凑、重量轻、启闭迅速（90°回转）、双向密封、安装不受流向限制 。‌‌

2. 主要技术参数

3. 主要零部件材料

• ‌阀体‌：铸铁 (HT200)、球墨铸铁 (QT450-10)、铸钢 (WCB)、不锈钢 (CF8/304)
• ‌蝶板‌：铸铁、球墨铸铁、铸钢、不锈钢 (304/316)
• ‌阀杆‌：2Cr13 不锈钢、304/316 不锈钢
• ‌密封圈‌：‌丁腈橡胶 (NBR)‌、氟橡胶 (FKM)、三元乙丙橡胶 (EPDM)
• ‌填料‌：柔性石墨、O型圈 ‌‌

4. 电动执行器选型参考

D971X 配套的执行器通常为精小型或多回转智能型，常见系列如 PSQ、3810、DZW 等。

• ‌电源电压‌：AC 220V / 380V / DC 24V (需指定)
• ‌控制方式‌：
  • ‌开关型‌：全开/全关，带限位开关。
  • ‌调节型‌：输入 4-20mA / 1-5V / 0-10V 信号，输出阀位反馈信号 。
• ‌功能选项‌：无源触点、阀位反馈、过载保护、手动优先 。‌‌

5. 外形尺寸参考 (PN1.6 MPa, 对夹式)

注：不同厂家执行器高度 H 可能略有差异，以下数据基于通用标准结构长度 L 和法兰连接尺寸 D1。

*数据来源综合自 GB/T 12238 及主流厂家样本 。实际安装尺寸请以具体厂家提供的图纸为准，特别是电动头的高度 H 和宽度 A/B。*‌‌

6. 执行标准

• ‌制造标准‌：GB/T 12238-2008《法兰和对夹连接弹性密封蝶阀》
• ‌结构长度‌：GB/T 12221-2005
• ‌法兰连接‌：GB/T 9113.1-2000 / HG/T 20592
• ‌压力试验‌：GB/T 13927-2008《工业阀门 压力试验》 ‌‌

7. 订货须知

在订购 D971X-16 DN50/DN65/DN80/DN100 时，请明确以下信息以避免选型错误：

1. ‌阀体材质‌：普通水用选铸铁/球铁；高温或腐蚀环境选铸钢/不锈钢。
2. ‌密封材质‌：常温清水选丁腈橡胶 (NBR)；高温或油性介质选氟橡胶 (FKM)。
3. ‌执行器类型‌：确认是‌开关型‌还是‌调节型‌；电压是 AC220V 还是 AC380V。
4. ‌连接方式‌：确认是否为‌对夹式‌ (Wafer)，若是法兰连接则型号可能变为 D941X。
