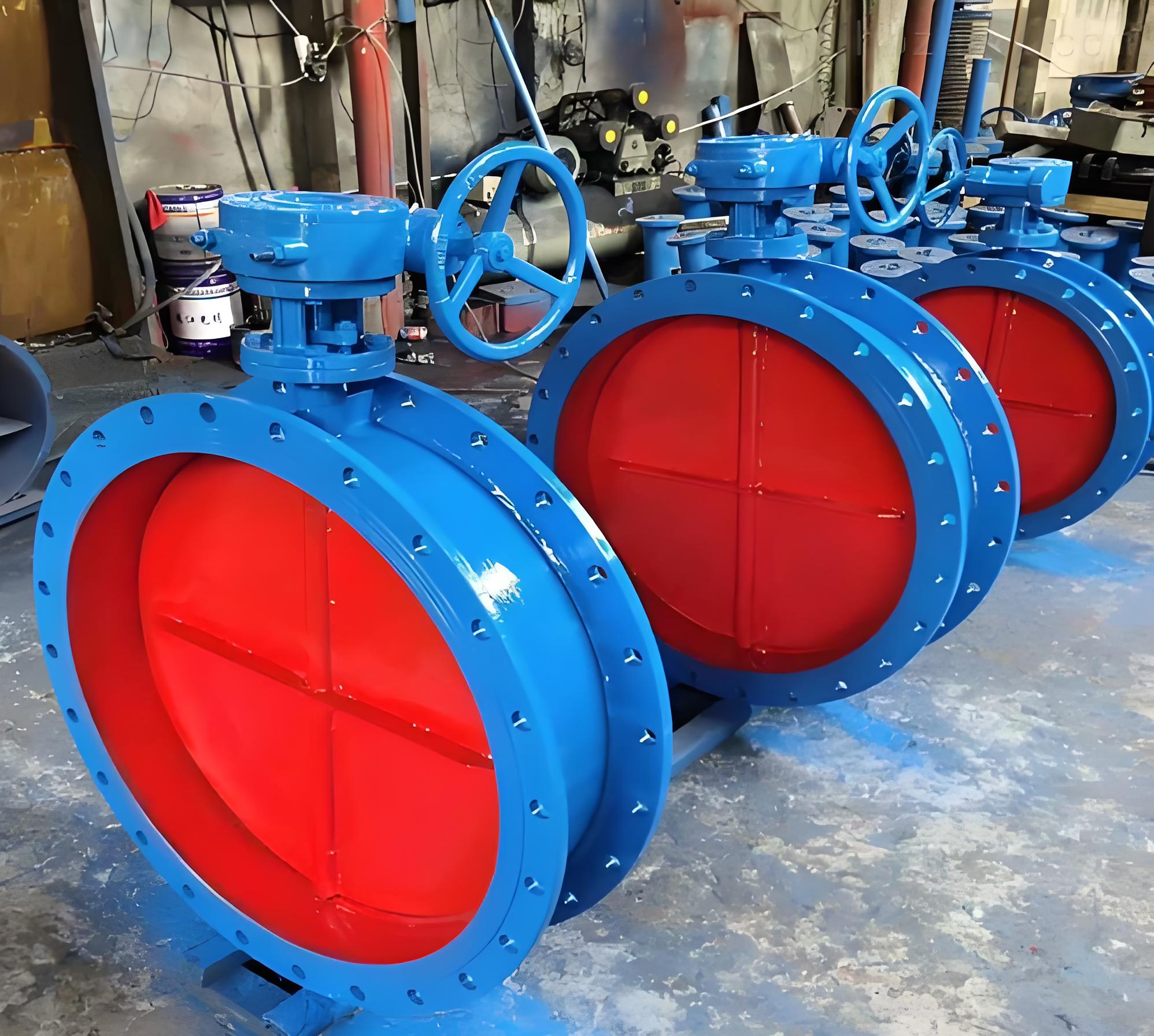

蝶阀WSD341F-10Q DN500代表什么意思及用在哪？
[ 2026-07-24 ]
WSD341F-10Q DN500 代表：蜗轮传动、法兰连接、中线结构、聚四氟乙烯（PTFE）衬里密封、公称压力 1.0MPa、球墨铸铁阀体的大口径衬氟蝶阀，通径 500mm。
型号含义拆解
- W：部分厂家前缀，常指“蜗轮”驱动（标准代号"3"已体现，W 为冗余或品牌标识）；S：非国标标准字符，多为企业自定义（如“双密封”或系列号），核心驱动看后续数字"3"。
- D：阀门类型为蝶阀。
- 3：驱动方式为蜗轮传动（手动蜗杆蜗轮）。
- 4：连接方式为法兰连接。
- 1：结构形式为中线型（蝶板与阀座同心）。
- F：密封/衬里材质为聚四氟乙烯（PTFE/F4），即全衬氟结构，耐强腐蚀。
- 10：公称压力PN10（1.0MPa，约 10 公斤压力）。
- Q：阀体材质为球墨铸铁（QT450 等）。
- DN500：公称通径500 毫米，属大口径阀门。
主要应用场景
- 强腐蚀介质管道：适用于输送硫酸、盐酸、强碱、氯气、王水等酸碱及有机溶剂的化工、石化、冶金流程 。
- 环保与水处理：污水处理厂的酸碱中和池、脱硫脱硝浆液管道、电镀废水排放系统 。
- 特殊工况：需双向密封、耐温范围 -29℃~180℃（受限于氟塑料特性）、要求零泄漏的腐蚀性流体切断与调节 。
- 不适用场景：高温（>180℃）、高压（>1.0MPa）或非腐蚀性清水/气体场合（性价比低，通常选橡胶密封或金属硬密封）。
注：型号首字母"W"及"S"并非 GB/T 12238 标准强制代码，具体定义需参照特定厂家样本，但核心参数（341F-10Q）遵循行业通用命名规则。
