手动蝶阀D343H-16P DN100,DN150型号的意思和含义
[ 2026-07-28 ]

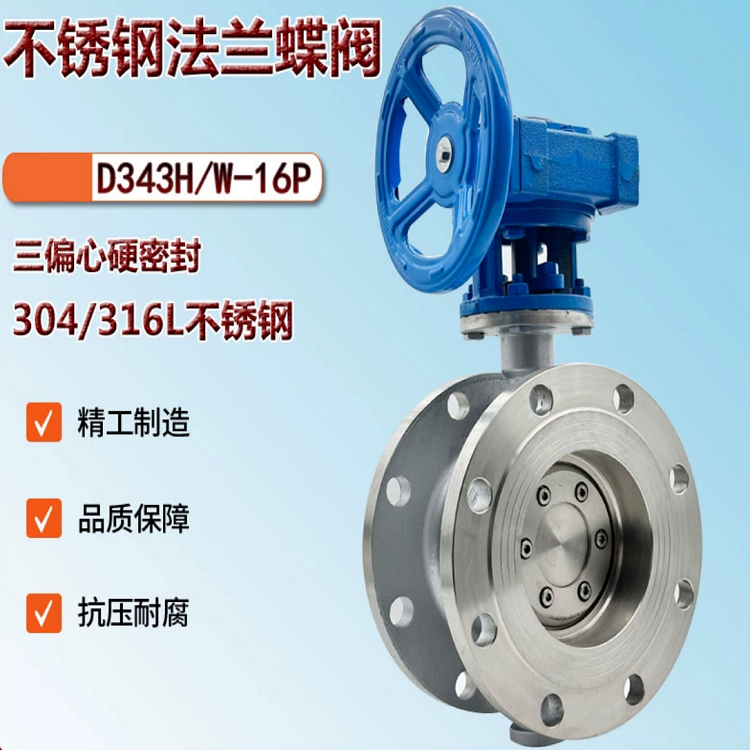

D343H-16P DN100/150 表示：蜗轮传动（手动手柄操作）、法兰连接、三偏心结构、金属硬密封、公称压力 PN1.6MPa、阀体为不锈钢（304）的蝶阀，通径分别为 100mm 和 150mm。
型号代码逐项解析
- D：阀门类型代号，代表蝶阀。
- 3：驱动方式代号，代表蜗轮传动（常配手轮操作，属“手动”范畴，非直接手柄直连）。
- 4：连接形式代号，代表法兰连接。
- 3：结构形式代号，代表三偏心（多层次硬密封结构，耐磨、双向密封）。
- H：密封面材料代号，代表合金钢硬密封（通常指堆焊钴基或不锈钢硬质合金）。
- 16：公称压力数值，代表PN1.6MPa（约 16 公斤压力）。
- P：阀体材料代号，代表铬镍不锈钢（通常对应 304/CF8 材质）。
DN100 与 DN150 含义
- DN100：公称通径为100 毫米（约 4 英寸），适配对应管径管道。
- DN150：公称通径为150 毫米（约 6 英寸），适配对应管径管道。
- "DN"即 Nominal Diameter（公称直径），单位为 mm，非实际内径但接近标准管径系列 。
关键特性补充
- 密封特点：三偏心设计实现零磨损启闭，金属硬密封耐温可达 425℃~600℃（视具体工艺），适用于蒸汽、油品、弱腐蚀介质 。
- 操作方式：虽称“手动”，但"3"代表蜗轮减速机构，需转动手轮驱动，非直接扳动手柄，适合中大口径省力操作 。
- 常见误读：部分资料将"3"简称为“手动”，严格国标中“手动直连”通常省略数字或标为"1"，"3"特指蜗轮传动 。
