1. 产品概述

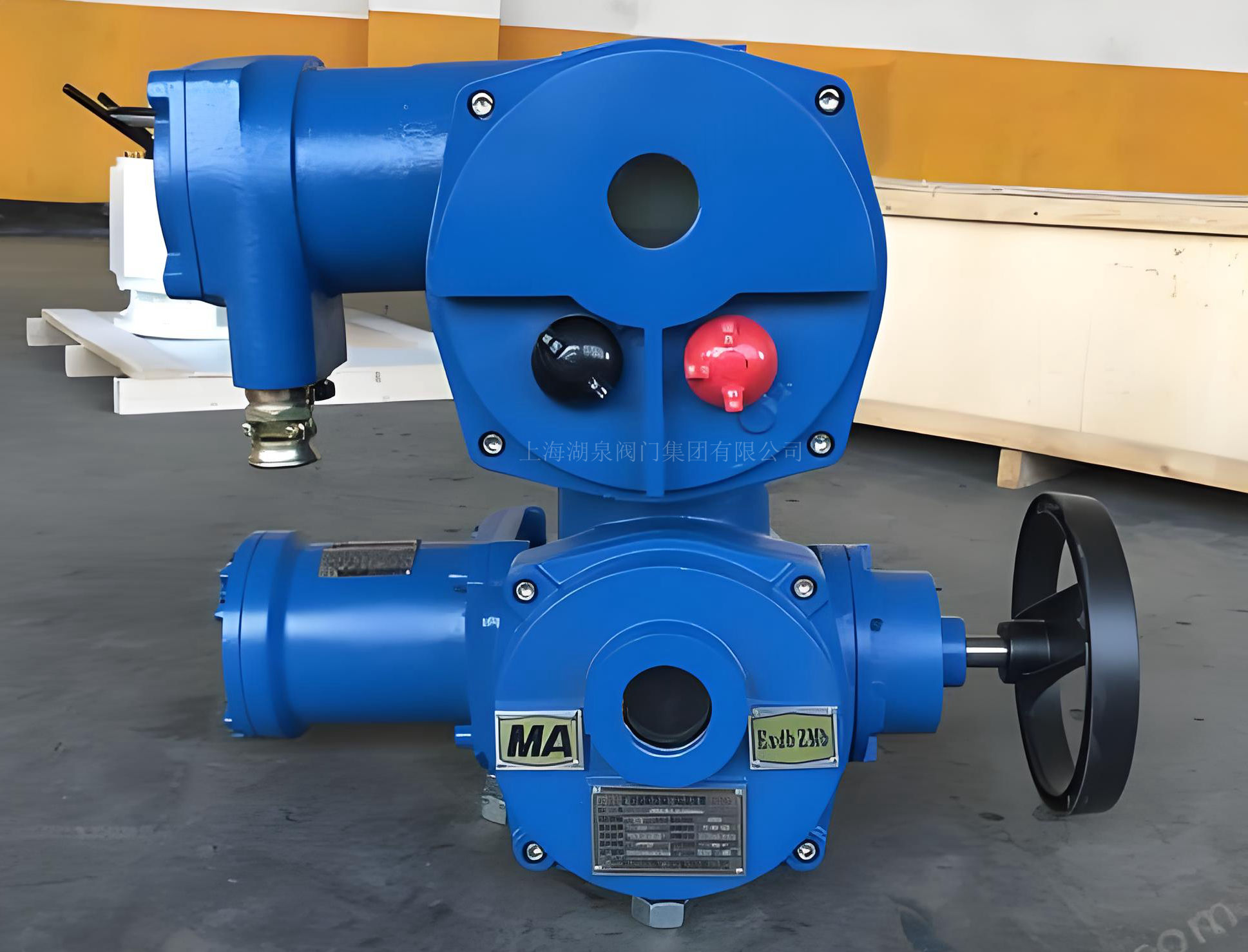

永利yl23411集团官网入口ZB90-24/(660V) 是一款专为煤矿及存在爆炸性气体环境的工业场所设计的多回转阀门驱动装置。该设备采用隔爆型结构设计，能够安全地在含有瓦斯、煤尘等爆炸性混合物的环境中工作。其核心功能是为闸阀、截止阀、隔膜阀等做直线运动的阀门提供开启、关闭及调节动力，是实现阀门远程控制、集中控制和自动控制的关键执行机构。“一体式”设计意味着该装置集成了电机、减速机构、控制模块及行程/力矩保护机构，结构紧凑，安装维护便捷，无需额外配置独立的控制箱即可实现基础的就地控制功能（若需高级集控，通常配合KXBC型专用隔爆控制箱使用以接入DCS系统）。

2. 型号含义解析

• ‌ZB‌：代表矿用隔爆型阀门电动装置（Z-阀门电动装置，B-隔爆型）。
• ‌90‌：表示输出公称转矩为 900 N·m (约 90 kgf·m)。
• ‌24‌：表示输出轴转速为 24 r/min。
• ‌660V‌：表示额定工作电压为三相交流 660V，适用于煤矿井下供电网络。

3. 主要技术参数

• ‌电源电压‌：三相 AC 660V，50Hz（部分型号支持380V/660V双电压或特殊电压定制）。
• ‌输出转矩‌：900 N·m。
• ‌输出转速‌：24 r/min。
• ‌工作制‌：短时工作制，额定持续工作时间通常为 10 分钟（特殊订货可达 30 分钟）。
• ‌防爆标志‌：Ex d I Mb（适用于煤矿非采掘工作面）或 Ex d II BT4 Gb（适用于工厂爆炸性气体环境）。
• ‌防护等级‌：IP55（标准），可选 IP65 或 IP67。
• ‌环境温度‌：-20℃ ~ +60℃（特殊订货可适应 -40℃ ~ +80℃）。
• ‌相对湿度‌：≤95% (25℃时)。
• ‌适用阀杆直径‌：最大可达 60mm。

4. 核心特点与优势

1. ‌高安全性防爆设计‌：外壳采用高强度铸铁或铝合金制造，隔爆接合面参数严格符合 GB3836.2 标准，能有效隔离内部可能产生的电火花与外部爆炸性气体，确保矿井作业安全。
2. ‌完善的保护功能‌：内置转矩控制机构和行程控制机构，具备过力矩保护、行程限位保护、缺相保护等功能，防止阀门卡死损坏设备或电机过热烧毁。
3. ‌智能控制与反馈‌：配备开度指示机构，可就地显示阀门开关位置；支持远传电位器信号输出，便于接入上位机系统进行实时监控。
4. ‌适应性强‌：体积小、重量轻，结构紧凑，适合空间受限的安装环境。手动/电动切换方便，断电时可手轮操作。
5. ‌广泛兼容性‌：不仅适用于闸阀、截止阀等多回转阀门，通过加装二级减速箱后，也可用于蝶阀、风门等部分回转阀门的驱动。

5. 应用领域

广泛应用于煤矿井下排水系统、瓦斯抽放系统、地面选煤厂、电力、冶金、石油、化工、造纸及污水处理等行业，特别是在对防爆要求极高的危险区域，是替代人工操作、实现自动化管理的理想选择。

6. 安装与调试注意事项

• ‌安装方向‌：建议电机水平安装，电气箱盖向上或垂直，以便维护和散热。
• ‌接线要求‌：必须使用符合防爆要求的电缆引入装置，确保密封圈完好，接地可靠。
• ‌调试步骤‌：先调整关向力矩和行程，再调整开向力矩和行程，最后校准开度指示器和远传电位器。严禁在调试过程中损伤防爆面。
